发动机凸轮轴结构三维数模设计

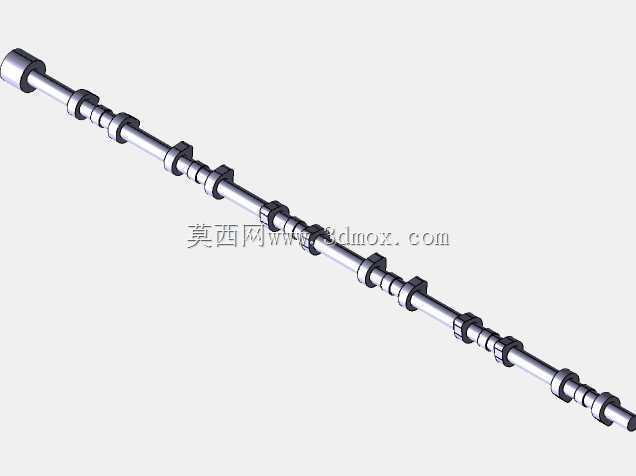

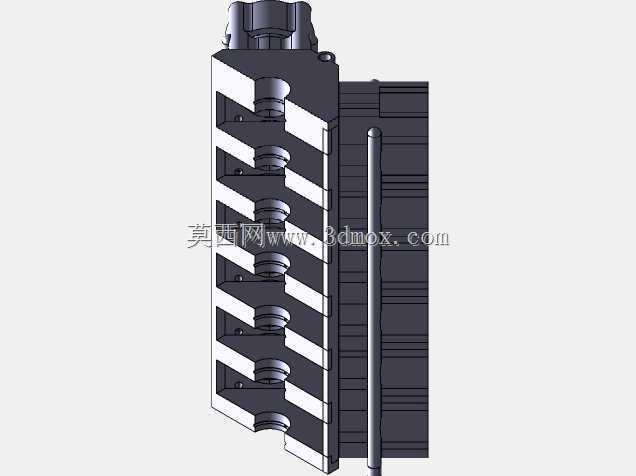

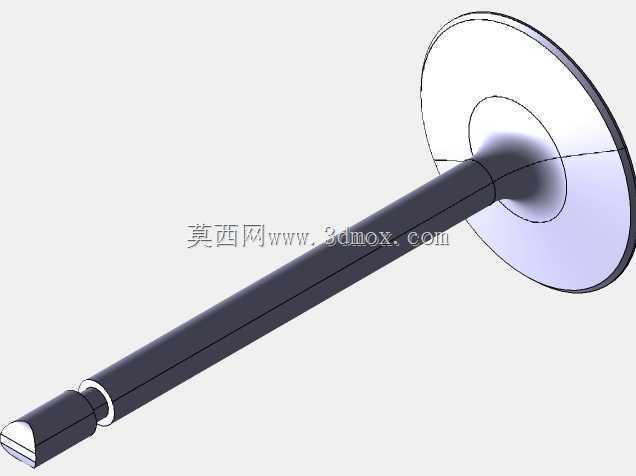

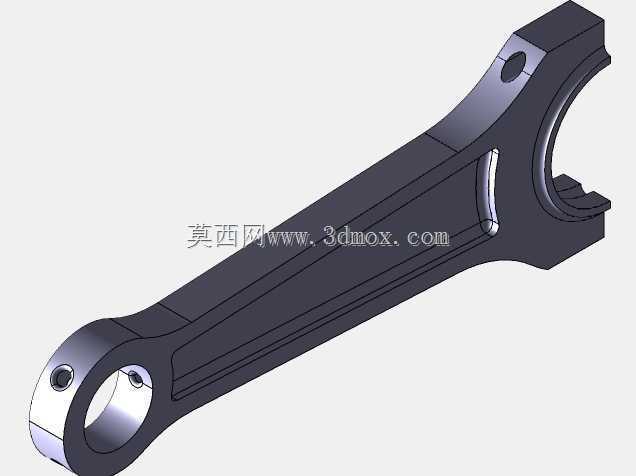

　　在往复式内燃机的配气机构设计中，凸轮轴是直接决定气门开闭时序、升程规律的核心传动部件，其结构精度直接影响发动机的充气效率、怠速稳定性与全工况动力输出表现。这款凸轮轴数模完整还原了直列多缸机型的一体式凸轮轴结构，整轴采用长轴类一体化布局，沿轴向依次排布各缸对应的进排气凸轮型面、支撑轴颈与驱动端连接结构，没有采用分段装配式设计，能够有效降低装配累计误差，提升高转速工况下的轴系刚度，避免凸轮型面与气门挺柱接触位置出现偏磨。从实际应用场景来看，这类凸轮轴多用于小排量直列四缸或六缸汽油机、柴油机的顶置配气机构，适配乘用车、轻型商用车的动力总成，也可经过型线调整后用于小型通用汽油机、农用机械动力的配气系统。设计过程中，

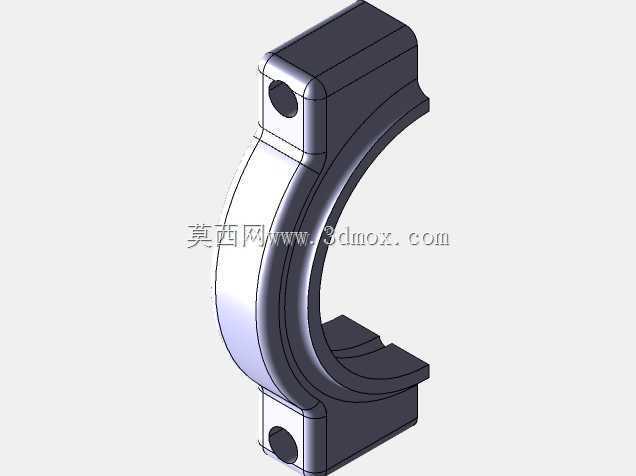

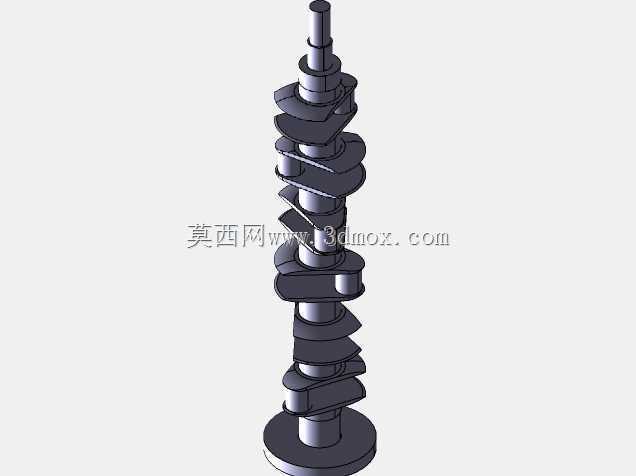

　　首先要匹配发动机的发火顺序，确定各缸凸轮的相位夹角，保证各缸进排气门的开闭时刻完全符合配气相位要求，相邻气缸的同名凸轮夹角需要与曲轴转角、缸数对应，避免出现进排气干涉、扫气效率不足的问题。轴上的支撑轴颈直径沿轴向从驱动端到自由端呈阶梯递减设计，既满足装配时轴体从缸盖一端穿入的工艺要求，也能保证各支撑位置的轴颈与缸盖凸轮轴轴承孔的配合间隙均匀，在机油润滑下形成稳定的油膜承载。凸轮型面的设计是整个零件的核心，数模中每个凸轮的基圆段、缓冲段、工作段轮廓都做了连续曲率过渡，没有尖角或曲率突变区域，能够保证挺柱在凸轮转动过程中平稳升降，避免气门机构出现冲击、异响，型面的升程变化率经过匹配后，既能保证气门最大升程满足进气流量要求，

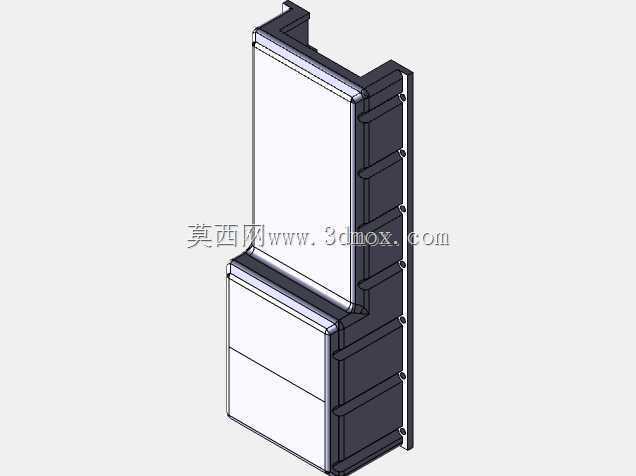

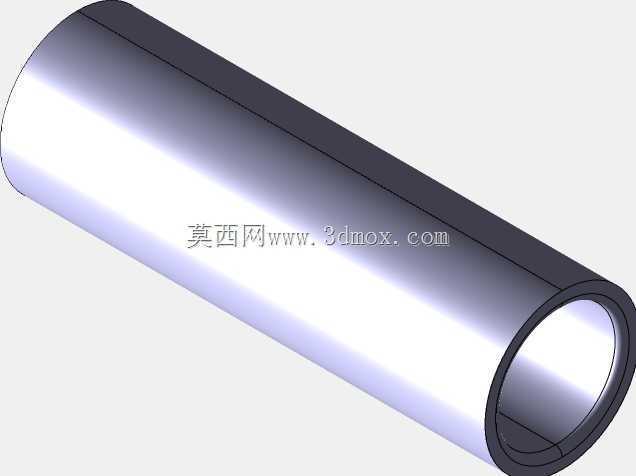

　　也能控制气门弹簧的工作载荷在设计范围内，避免弹簧出现并圈或疲劳失效。从安装边界来看，整轴的轴向总长需要匹配缸盖凸轮轴室的轴向安装空间，驱动端的定位结构适配正时链轮或正时皮带轮的安装尺寸，轴端的定位销孔位置与正时标记对齐，保证装配时配气正时的准确性；各支撑轴颈的同轴度公差在建模时做了严格约束，避免轴系转动时出现卡滞、异常磨损。轴体上的凸轮位置与轴颈之间预留了足够的润滑油道布置空间，实际生产中可在轴颈中心加工连通的油孔，将压力机油输送到每个凸轮与挺柱的接触摩擦面，降低运动副的磨损速率。不同于改装类高角度凸轮轴的激进型线设计，这款数模的凸轮型线偏向民用动力的平顺性取向，怠速工况下的气门重叠角较小，能够保证低转速区间的燃烧稳定性，

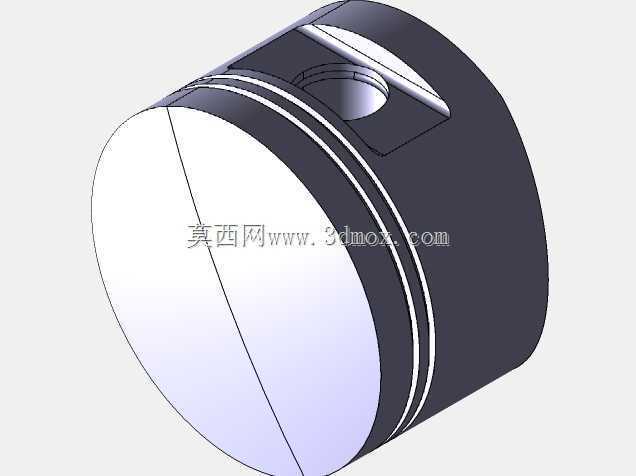

　　降低怠速抖动与排放污染物生成，中高转速区间的升程持续角足够保证充气效率，兼顾日常使用的动力响应与燃油经济性。在建模逻辑上，整个轴体以两端中心孔连线作为旋转主基准，所有凸轮轮廓、轴颈圆柱面、驱动端连接结构都以该基准做位置度约束，方便后续工程图生成时直接标注形位公差，也能为后续的有限元强度校核、凸轮型线运动学仿真提供无几何错误的数模基础。轴上的每个凸轮都做了周向角度定位，与对应气缸的活塞运动位置精准匹配，避免活塞在上止点时与气门发生运动干涉。从零件加工的角度来看，一体式轴体的结构适配无心磨床粗加工、数控凸轮磨床精加工的工艺路线，数模中所有退刀槽、圆角的尺寸都符合加工工艺要求，没有出现无法加工的负角或薄壁结构，轴端的倒角设计也方便装配时轴承、密封件的顺利压入，不会刮伤密封唇口导致机油渗漏。
