汽车弧形连接固定支架结构设计

项目分类:汽车 发布时间:2024-10-08 ID:782481
  • 汽车弧形连接固定支架结构设计

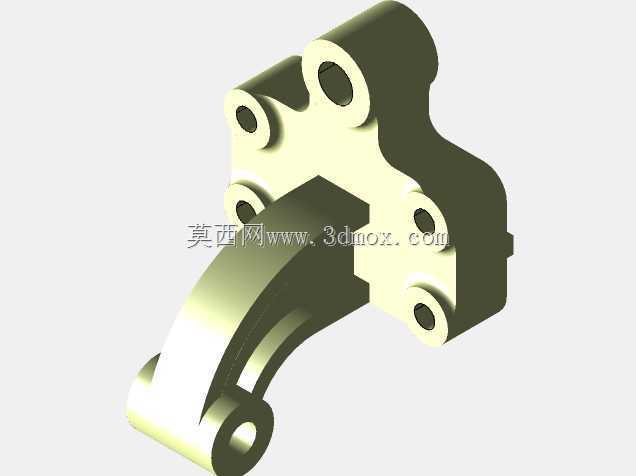

  在整车底盘与周边附属部件的装配链路里,这类带弧形过渡的异形固定支架,承担着相邻功能部件之间的载荷传递与位置约束作用,常见于底盘管线固定、辅助泵体挂载、稳定杆附属连接件等安装场景,需要在有限的布置空间内同时满足安装便捷性、结构强度与抗振性能要求。从结构形态来看,该支架采用一体化铸造成型的主体构型,上部为带多组安装孔的平面安装基面,孔位沿基面轮廓错落分布,不同孔径的通孔分别对应主固定螺栓与辅助定位销的装配需求,孔位周边做了局部加厚处理,避免螺栓预紧力作用下出现应力集中导致的基座开裂。下部延伸出的弧形弯臂结构是整个构件的核心承载段,弧形曲率根据挂载部件的避让空间做了适配设计,既能够避开周边运动部件的运动包络,

  也能通过弧形截面的力学特性分散竖直方向与横向的交变载荷,弯臂末端的同轴通孔用于连接被挂载部件的铰接端,孔位加工精度需要满足H7级公差要求,保证铰接销轴装配后无旷量,减少行车过程中的异常磨损与异响。设计这类支架时,首先要锁定整车安装点的硬点坐标,上部安装基面的平面度需要控制在0.1mm以内,保证与车身/底盘安装面完全贴合,避免装配后出现附加安装应力;多组安装孔的位置度公差需要控制在0.2mm范围内,匹配整车预装工艺的装配精度要求,减少生产线的装配调整时间。弧形弯臂的截面厚度根据载荷仿真结果做了梯度设计,靠近上部安装基座的位置截面厚度更大,向末端铰接孔位置逐步过渡,在保证整体结构强度满足1.5倍额定载荷冲击要求的前提下,

  尽可能降低构件整体重量,符合整车轻量化的设计方向。安装边界层面,上部安装基面的轮廓尺寸需要匹配对应安装点位的周边空间,不能与周边的线束、管路走向产生干涉,弯臂的弧形外轮廓需要预留至少10mm的安全间隙,避开悬架跳动、转向机构运动的最大包络范围,防止车辆在极限工况下出现部件碰撞。实际装车验证阶段,这类支架需要通过三轴向振动测试、高低温环境耐久测试、盐雾腐蚀测试等多项验证,弧形过渡区域没有尖锐棱角,所有边角都做了R2以上的圆角处理,既可以减少铸造过程中的应力残留,也能避免装配过程中划伤操作人员或周边管线。支架表面采用电泳防锈处理,适配汽车底盘复杂的使用环境,能够抵御泥水、盐分的长期侵蚀,保证整车全生命周期内的结构可靠性。从建模逻辑来看,

  该模型先通过草图绘制上部安装基面的轮廓与各孔位位置,再拉伸生成基座主体,之后通过扫掠命令生成弧形弯臂的基础实体,对两个部分做布尔合并后,在各安装孔位置做沉头、倒角细节处理,最后对所有棱边做圆角过渡,还原实际加工零件的工艺特征,建模过程中所有特征参数完全关联,后续如果需要调整孔位位置、弯臂曲率或者截面厚度,只需要修改对应草图参数即可快速完成方案迭代,能够大幅缩短同类型支架的改型设计周期。
