汽车上表面曲面结构件三维造型设计

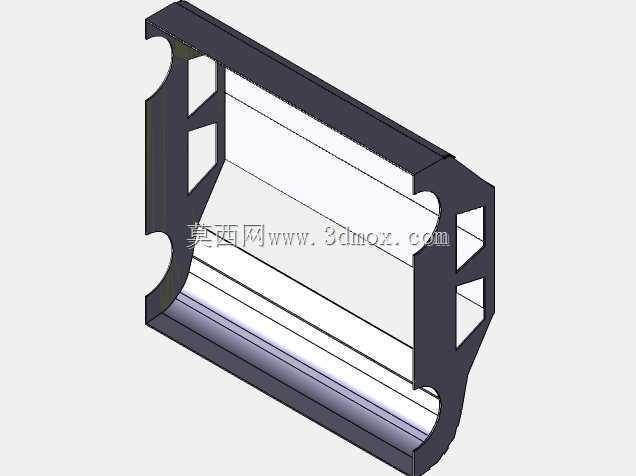

　　该结构件属于汽车外饰覆盖类部件，主要应用于乘用车辆前部上表面区域，承担外观曲面过渡、内部组件防护以及气流梳理的多重作用。在实际装车场景中，该部件位于车辆前端上部，介于引擎盖与前挡风下沿之间的过渡区域，需要匹配周边钣金件、密封胶条以及前端散热模块的安装空间，同时要满足整车空气动力学的气流导向要求，减少行车过程中的气流紊流，降低风阻系数。从功能特性来看，该部件采用双侧带定位缺口的框架式结构，两侧的弧形缺口为安装定位与管线避让预留了充足空间，侧边的三角镂空结构在保证整体结构刚性的前提下，有效降低了部件自身重量，符合汽车轻量化的设计方向；中间的弧形曲面完全贴合整车外表面的曲率要求，曲面连续性达到G2级别，能够保证与周边覆盖件的接缝均匀，

　　外观过渡顺滑无突兀折角。在设计思路上，建模初期先通过整车外表面的A级曲面提取对应区域的边界曲线，确定部件的整体轮廓与曲面走向，再根据内部安装点的位置反向推导结构壁厚与加强筋布局，两侧的安装耳位采用与曲面法向垂直的贴合面设计，保证安装时与下方支架的面接触精度，避免安装应力集中导致的部件变形。外形尺寸方面，该部件整体长度适配对应车型的前端宽度，横向跨度覆盖前端中部区域，纵向深度匹配引擎盖后沿到挡风玻璃下沿的距离，安装边界上需要预留3mm的密封胶条安装槽位，两侧的定位缺口直径与车身预装的定位销尺寸匹配，安装后与周边覆盖件的间隙控制在2.5mm±0.5mm，面差控制在1mm以内，满足整车装配的公差要求。结构设计上，部件主体壁厚采用2.

　　5mm的均匀壁厚设计，避免注塑成型过程中出现缩痕、翘曲等缺陷，侧边的三角加强筋厚度控制在壁厚的0.6倍，既提升了侧边的抗冲击性能，又不会在外观面产生缩印；上下边缘的翻边结构采用10mm宽度的贴合边，用于粘贴密封海绵条，阻挡行车过程中的灰尘、雨水进入前端舱体内部。在实际使用过程中，该部件需要承受-40℃到85℃的环境温度变化，同时要耐受紫外线长期照射带来的老化影响，因此曲面造型阶段就需要考虑材料收缩率对最终尺寸的影响，建模时按照选定材料的收缩率提前放缩尺寸，保证成型后的部件尺寸符合装配要求。另外，部件中间的内凹曲面区域预留了标识安装的平面位置，不需要额外做结构凸台，直接通过曲面偏置得到平整的安装面，保证标识粘贴后与曲面的贴合度，

　　避免出现边缘起翘的问题。两侧的镂空结构除了减重作用外，还能够为舱内的散热气流提供导出通道，平衡行车过程中舱内外的气压差，减少高速行驶时的风噪产生。建模过程中所有的曲面过渡都采用曲率连续的处理方式，避免出现锐边，既能够提升外观的精致度，也能够减少生产过程中飞边的产生，降低后续修边的工作量。安装点的位置全部布置在部件两侧的实体结构区域，每个安装点都设计了对应的加强筋连接到主体结构上，保证安装后的连接强度，能够承受车辆行驶过程中的振动载荷，不会出现松动、断裂的问题。
