重载商用车辐板式钢制车轮结构设计

　　商用车行走系统中，车轮作为直接承接车身载荷、传递动力扭矩、缓冲路面冲击的核心部件，其结构合理性直接决定整车行驶可靠性与运维成本。本次设计的辐板式钢制车轮，主要面向总质量18-31吨级公路重载卡车的非转向驱动桥使用场景，适配矿区短途转运、干线长途物流、工程建材运输等多类复杂工况，可覆盖90%以上主流重型载货汽车的轮端安装需求。

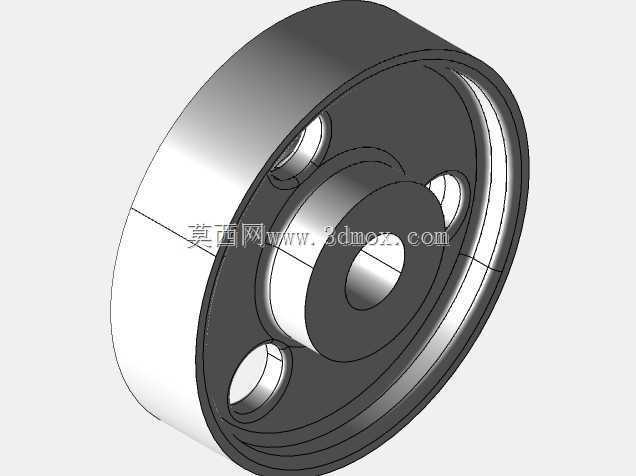

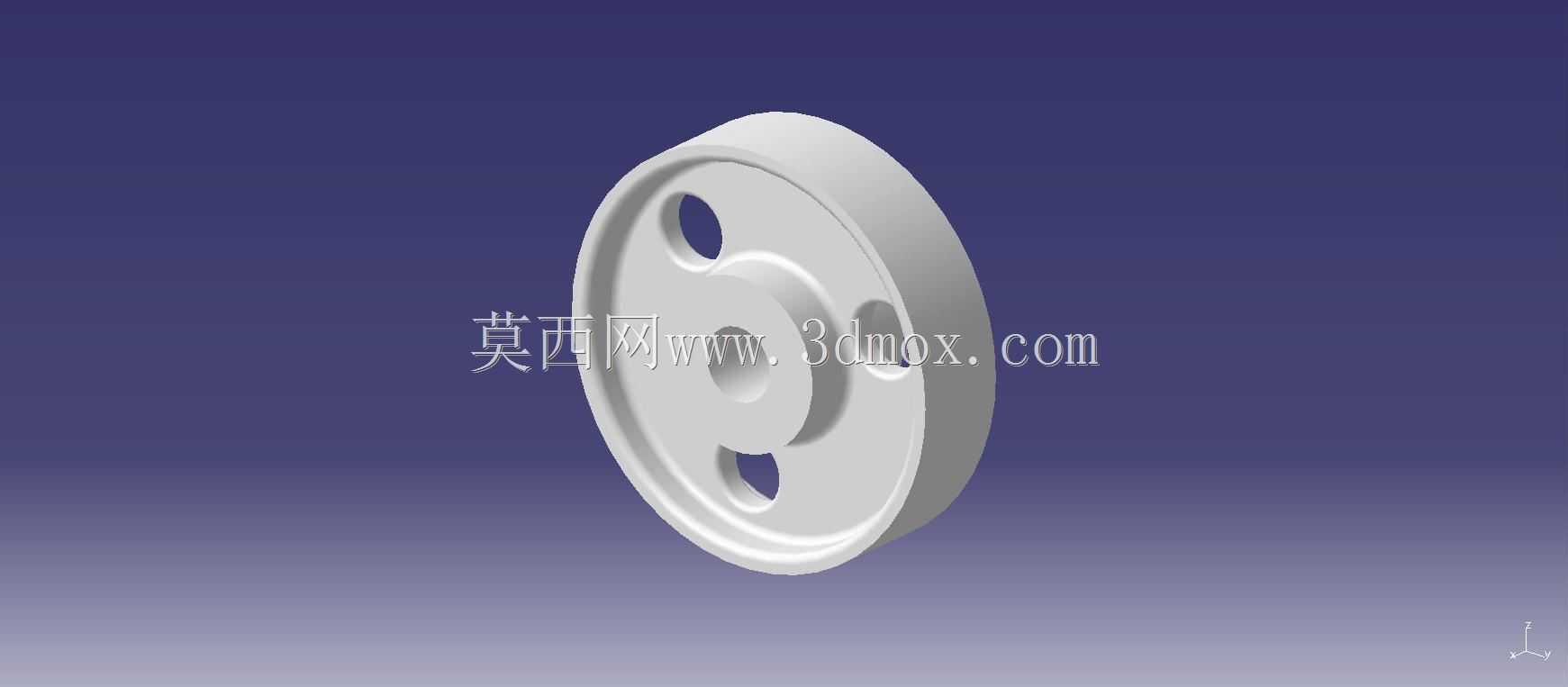

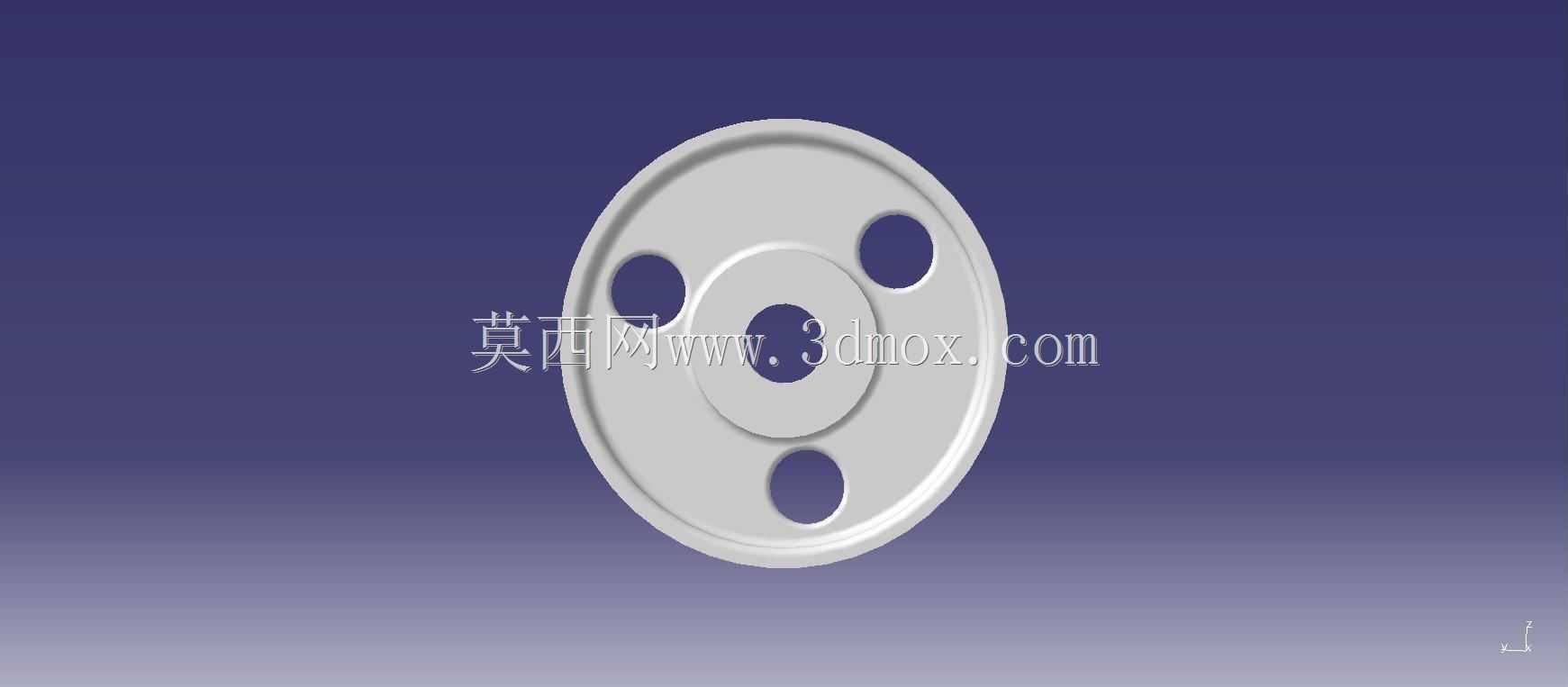

　　从功能特性来看，该车轮采用单辐板整体冲压成型结构，区别于多辐条乘用车车轮的轻量化设计逻辑，重载卡车车轮优先保证结构抗疲劳强度与载荷冗余。辐板上均匀开设三个圆形减重孔，并非单纯为降低自重：一方面可在车辆行驶过程中为内侧制动鼓提供对流散热通道，避免长下坡路段制动鼓温度过高引发热衰退；另一方面可作为维保作业时的操作孔，方便检修人员调整制动间隙、检查轮端油封状态，同时三个孔位沿圆周120°等距分布，不会破坏辐板整体的应力传递路径，避免应力集中引发的辐板开裂问题。

　　设计过程中首先明确轮端安装边界：中心定位孔与轮毂轴头采用过渡配合，保证车轮安装同轴度，避免高速行驶时出现轮端摆振；中心孔周围的螺栓孔分布圆直径严格匹配主流重卡的轮端螺栓规格，可直接适配常见的10颗M22轮端紧固螺栓，安装时螺栓孔的倒角设计可引导螺栓顺利穿入，降低装配对位难度。轮辋部分采用标准平底宽轮辋轮廓，可适配12.00R20规格的全钢载重子午线轮胎，轮辋边缘的凸起挡圈结构可防止轮胎在重载侧向受力时出现脱圈风险，轮辋与辐板的连接位置采用圆周满焊工艺，焊后进行去应力处理，避免长期交变载荷下焊缝出现疲劳裂纹。

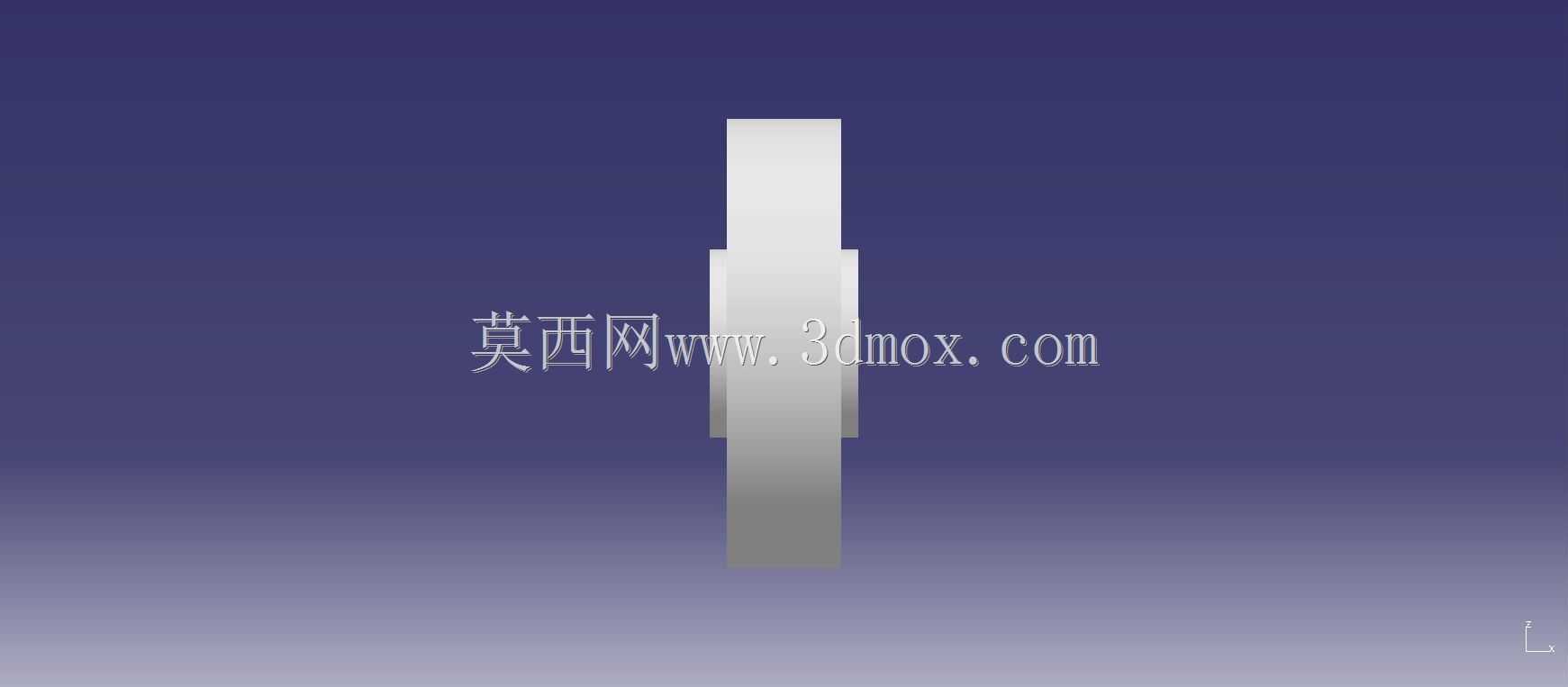

　　外形尺寸设计上，轮辋名义直径为20英寸，轮辋宽度适配重载轮胎的安装要求，车轮整体偏距经过匹配计算，保证双胎并装时的胎面间距符合法规要求，避免双胎相互摩擦引发的早期损坏。辐板厚度根据额定载荷下的有限元分析结果确定，在螺栓孔周边、辐板与轮辋焊接位置做了局部加厚过渡，这些位置是车轮受力的核心区域：车辆起步时扭矩从半轴传递到轮毂，再通过螺栓传递到辐板带动轮辋转动，制动时制动力同样通过该路径反向传递，同时路面冲击带来的垂直载荷、转弯时的侧向载荷都会在这些位置形成应力峰值，局部加厚可在不显著增加整体重量的前提下，大幅提升结构强度。

　　实际应用场景中，这类钢制车轮相比铝合金车轮具备更强的抗冲击能力，在矿区、工地等非铺装路面行驶时，即使遇到路面碎石冲击、路肩磕碰等情况，也不易出现碎裂失效，更适合重载复杂工况。设计时还考虑了车轮的动平衡特性，三个减重孔的加工精度严格控制，辐板与轮辋焊接后进行整体端跳动、径跳动检测，保证车轮装配后的动平衡量符合商用车行驶要求，避免高速行驶时出现方向盘抖动、轮胎异常磨损等问题。轮辋表面的涂装工艺预留了足够的涂层厚度，可抵御路面融雪剂、泥沙、雨水的腐蚀，延长车轮的户外使用寿命，降低车队的运维更换成本。

　　从安装适配性来看，该车轮可直接替换同规格的原厂重卡车车轮，无需改动轮端的螺栓、轮毂、制动系统等部件，维保替换时的通用性较强。辐板上的减重孔同时可作为轮胎拆装时的着力点，方便维修人员使用撬棍配合轮胎拆装机完成轮胎拆装作业，降低维保操作难度。在结构验证阶段，需重点校核车轮在额定载荷下的径向疲劳、弯曲疲劳性能，以及13°冲击试验下的结构完整性，确保车轮在遇到路面坑洼冲击、紧急制动、急转弯等极端工况时，不会出现辐板断裂、轮辋变形等失效问题，保障车辆行驶安全。
