工业传动用阶梯式槽面滑轮结构设计

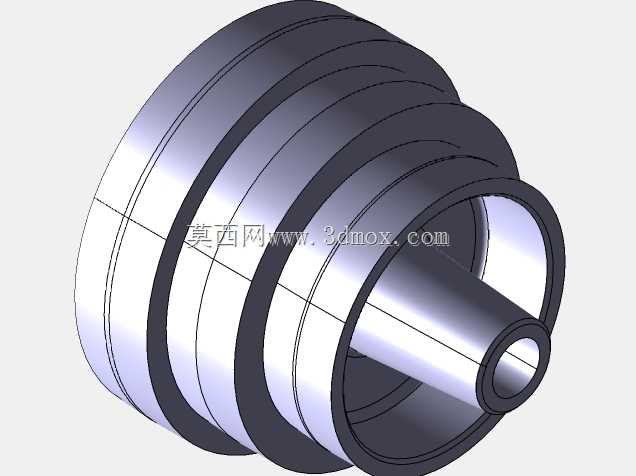

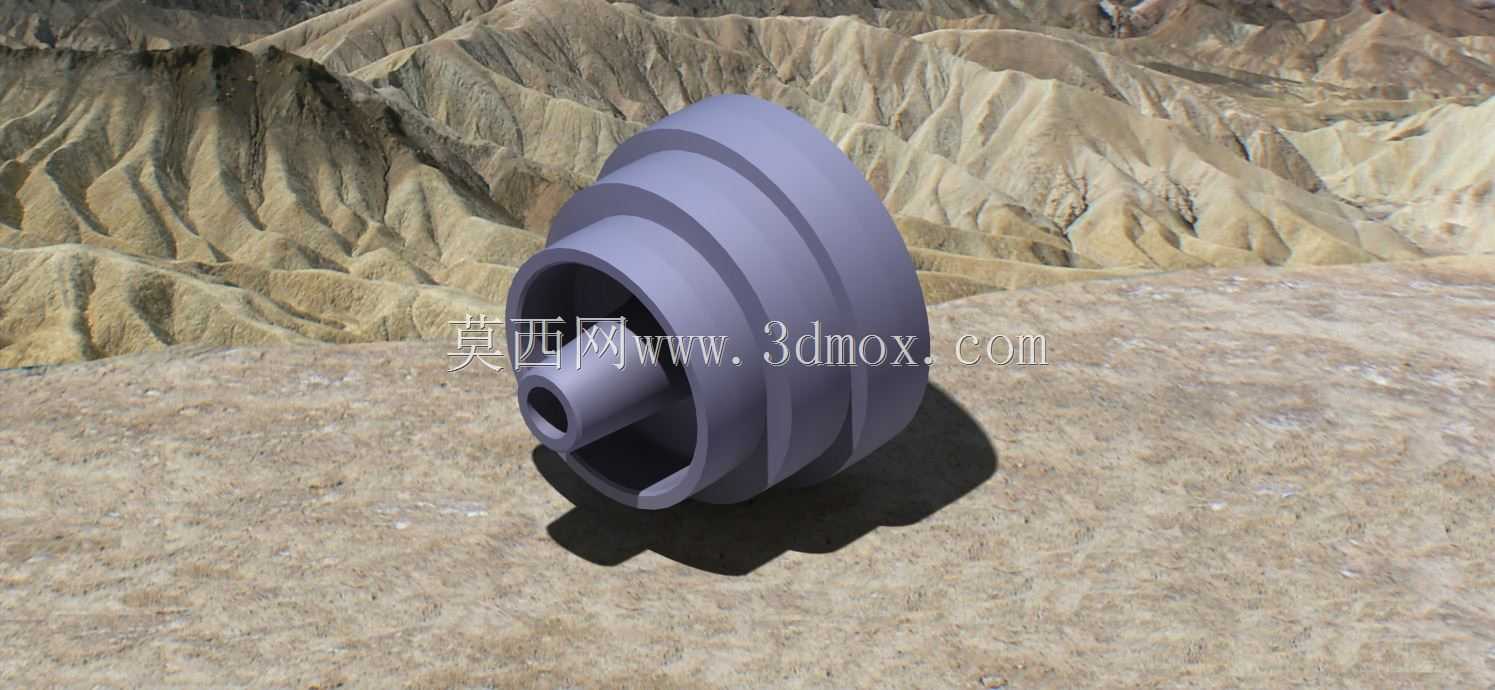

　　在工业传动、物料输送、起重吊装这类场景里，滑轮是绕不开的基础受力构件，别看结构不复杂，实际选型和设计时要考虑的边界条件一点不少。这次的滑轮采用阶梯式多槽结构设计，核心是适配不同直径的柔性传动件，不管是钢丝绳、尼龙绳还是同步带，都能找到匹配的槽位，避免传动过程中出现跳绳、脱槽的问题。从结构上看，滑轮主体采用同轴阶梯布局，中心设置带键槽的安装轴孔，轴孔内侧预留了轴承安装位，能直接适配标准深沟球轴承，减少运转时的径向摩擦，提升传动效率。轮体外侧的阶梯槽做了圆弧过渡处理，槽面粗糙度控制在Ra1.6以内，既可以减少绳索与槽面的磨损，也能避免应力集中导致的轮体开裂，毕竟滑轮在长期受交变载荷的工况下，应力集中位置很容易萌生疲劳裂纹。

　　设计时首先考虑的是安装边界，中心轴孔的公差带选H7，和标准轴径配合时属于间隙配合，方便现场拆装维护，轴孔长度和轮体宽度做了1:1.2的比例设置，保证安装后轴的受力面足够，不会出现轴端偏载的情况。轮缘部分做了加厚处理，厚度比槽底厚度多出3mm，主要是考虑到户外使用时可能出现的磕碰，以及绳索偏磨时的余量，不会因为轻微磨损就导致轮体失效。实际应用中，这类滑轮既可以用在小型起重设备的导向机构里，也能装在自动化输送线的张紧端，还能作为阀门操作机构的传动件，通过绳索传递手轮的操作力，适合安装空间有限、需要多档位传动比的场景。

　　轮体的减重设计做在轮毂和轮缘之间的空腔位置，没有采用辐条结构而是做了环形空腔，既保证了轮体的整体刚性，又能降低整体重量，减少转动惯量，让传动启停更顺畅。安装时需要注意，轮体的中心轴线必须和传动方向垂直，否则绳索会在槽内出现偏磨，大幅缩短使用寿命，槽面的圆弧半径比适配绳索半径大0.5mm，刚好能让绳索和槽面形成面接触，而不是线接触，降低单位面积的压强。另外在轴孔的两端都做了倒角处理，方便轴承压装，也能避免安装时刮伤轴承外圈，轴承位的外侧预留了卡簧槽，可以用轴用卡簧固定轴承外圈，防止运转过程中轴承出现轴向窜动。从受力角度分析，这类阶梯滑轮每个槽位的额定载荷做了区分，直径大的槽位因为力臂更长，额定载荷更高，直径小的槽位适合高速轻载的传动场景，用户可以根据实际的传动需求选择对应的槽位，不需要额外更换滑轮，提升了零件的通用性。轮体的材质设计适配工程塑料或者铸钢两种方案，如果是轻载、有防腐需求的场景，可以用尼龙加玻纤的材质注塑成型，重量轻、噪音小还不会锈蚀；如果是重载起重场景，可以用45号钢铸造成型后做表面淬火处理，槽面硬度达到HRC40以上，耐磨性能满足长期重载使用的要求。

　　设计时还考虑了绳索的偏角问题，每个槽位的侧壁倾斜角度设为17度，允许绳索在工作时有最大3度的偏角，不会出现卡绳的情况，这个角度是经过实际工况验证的，既不会因为角度太大导致脱槽，也不会因为角度太小让绳索和槽壁摩擦过大。在输送线场景使用时，这类滑轮通常作为张紧轮使用，安装在张紧支架的长圆孔上，可以通过调整螺栓改变滑轮的位置，调整传动带的张紧力，避免传动带打滑；在起重场景使用时，通常作为定滑轮改变力的方向，或者作为动滑轮组成滑轮组提升载荷，这时候对轮体的强度要求更高，铸钢版本的轮体破断拉力能达到额定载荷的5倍以上，满足起重设备的安全规范要求。整体结构没有多余的复杂特征，所有尺寸都适配现有标准件，不需要定制特殊的轴承或者轴件，加工时无论是注塑还是铸造成型，脱模斜度都控制在1度以内，不会影响装配精度，后续维护时只需要定期在轴承位置加注润滑脂，检查槽面的磨损情况即可，维护成本很低。
