交流稳压器用镀铬调节旋钮结构设计

　　这款调节旋钮主要应用在交流稳压器的面板操作区域，是用户直接接触完成电压参数调节的核心操作部件，日常使用中需要承载频繁的旋转操作扭矩，同时要适配面板安装的空间边界，兼顾操作手感与外观辨识度。从实际使用场景来看，这类旋钮常配套在桌面式交流稳压器、小型调压电源设备的前面板上，用户通过旋转旋钮带动内部电位器或者调压转轴转动，实现输出电压的微调、稳压档位切换等操作，使用过程中需要保证旋转阻尼适中，既不会因为阻尼过小出现误碰偏移，也不会因为阻尼过大导致操作费力，同时金属镀铬的外观也能适配工业设备、桌面仪器的金属质感外观需求，和设备面板的钣金、塑料壳体形成协调的视觉搭配。

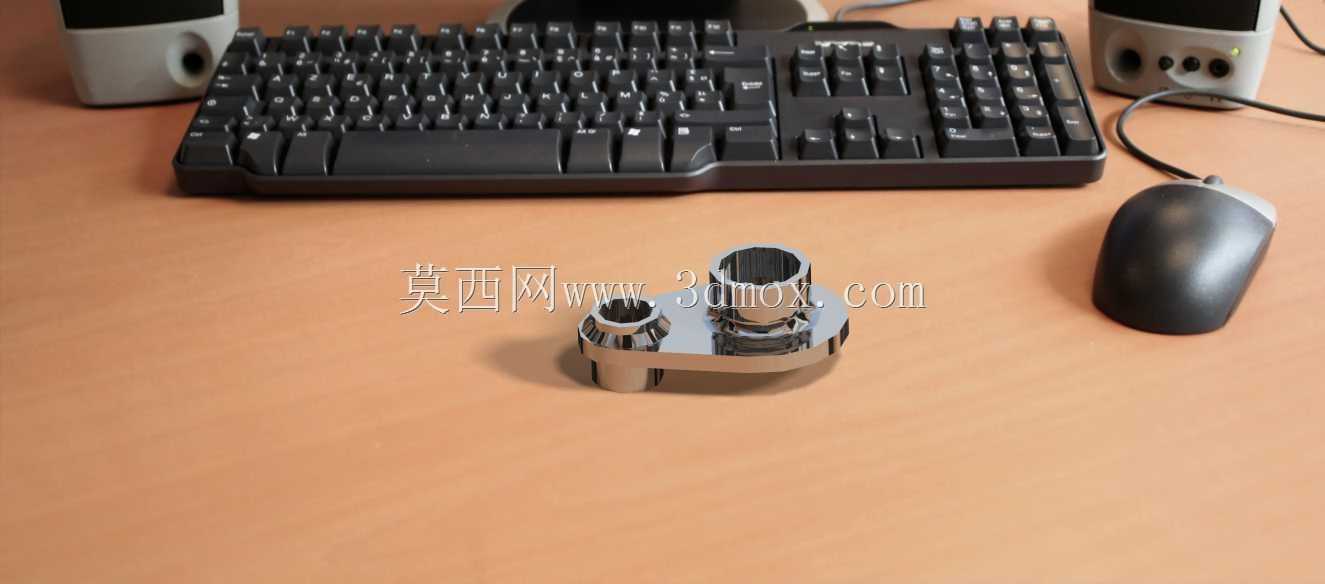

　　从结构设计思路来看，这款旋钮采用了一体式金属机加工成型的结构，主体设置了两个不同孔径的轴套安装位，主安装孔对应稳压器内部调压电位器的D型输出轴，配套的侧位小孔可以适配辅助定位销或者档位指示杆的安装，避免旋钮在长期旋转过程中出现跟转、打滑的问题。旋钮的底座部分做了偏心延伸的造型设计，一方面可以在旋转到极限位置时和面板上的限位挡块配合，实现调节行程的机械限位，防止过度旋转损坏内部电位器结构；另一方面延伸的凸台也可以作为档位指示的基准位，配合面板上印刷的电压刻度标识，用户可以直观判断当前的调压档位，不需要额外粘贴指示标识，减少装配工序。外形尺寸方面，旋钮的主体高度控制在15mm以内，最大旋转外径不超过30mm，安装后突出面板的高度约12mm，既保证了足够的手指捏持旋转的接触面积，也不会因为突出过高容易被外物磕碰导致移位，安装轴孔的深度设计为10mm，能够完全包裹住电位器的输出轴，避免轴头外露积累灰尘或者出现氧化接触不良的问题。

　　在功能特性设计上，旋钮的外表面做了高光镀铬处理，不仅具备较好的金属质感，表面的光滑镀层也不容易沾染指纹和油污，日常清洁只需要用干布擦拭即可，适合车间、实验室等不同使用环境的清洁需求。旋钮的底部和面板接触的位置做了0.2mm的沉台设计，安装时可以在沉台位置配套薄型橡胶垫圈，既可以填充旋钮和面板之间的装配间隙，避免旋转时出现金属摩擦的异响，也能起到一定的防尘作用，减少面板安装缝隙进入设备内部的灰尘量。轴孔内部做了细微的滚花纹理，当和电位器轴配合压装后，滚花结构可以嵌入轴表面的细微间隙，提升扭矩传递的可靠性，即使长期使用出现轻微磨损，也不会出现旋钮空转的问题。从安装边界来看，这款旋钮适配的面板开孔直径为8mm，安装时只需要将旋钮对准电位器轴垂直压入即可，不需要额外的螺丝固定，装配效率较高，旋钮旋转的最大行程为270度，刚好匹配常规碳膜电位器的有效调节角度，不会出现行程浪费或者调节范围不足的问题。在实际选型匹配时，需要注意核对配套电位器的轴径、轴型是否和旋钮内孔匹配，同时确认面板的安装空间是否满足旋钮旋转的半径要求，避免旋钮旋转时和面板上的其他开关、指示灯部件出现干涉，这款旋钮的偏心结构在安装时需要注意初始角度对位，保证旋钮指示位和面板刻度的零位对齐，确保调压指示的准确性。
