异径90度波纹弯头管路连接件

　　在工业流体输送、通风排气、粉体物料传输等管路系统的布设场景中，受安装空间限制、管路走向调整需求，经常需要用到转向连接构件，这款异径90度波纹弯头就是针对变径转向场景设计的管路连接件。不同于常规等径光滑弯头，这款产品采用了波纹段结构设计，在实现90度转向的同时，还能补偿管路运行过程中产生的少量轴向、角向位移，抵消管路因温度变化产生的热胀冷缩应力，降低管路接口处的应力集中风险，减少管路振动传递，提升整套管路系统的运行稳定性。

　　从实际使用场景来看，这类异径波纹弯头常应用在通风除尘系统的管路变径转向位置、工业设备的排风出口转接处、粉体输送管路的走向调整段，也可用于部分低压流体输送系统的管路对接。在除尘系统中，不同管径的主管道与支管道对接转向时，这类弯头可以在不额外加装变径接头的情况下，直接实现大管径主管到小管径支管的90度转向连接，减少管路接头数量，降低系统漏风概率。波纹结构的内壁虽然存在环形凸起，但在低压气体、粉体输送场景下，不会对介质传输效率产生明显影响，反而能在一定程度上缓冲介质流动时对管壁的冲击，降低管路运行噪音。

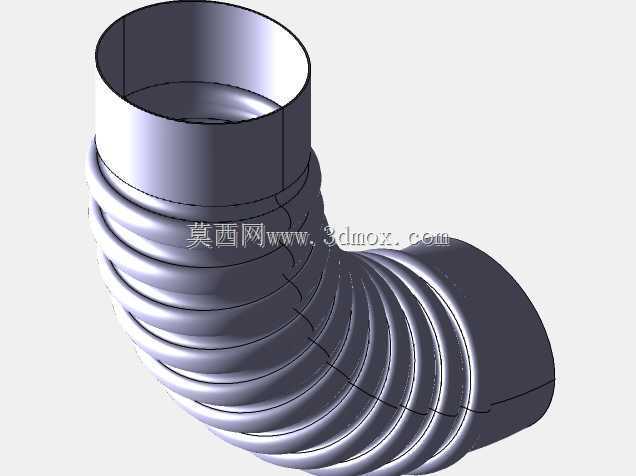

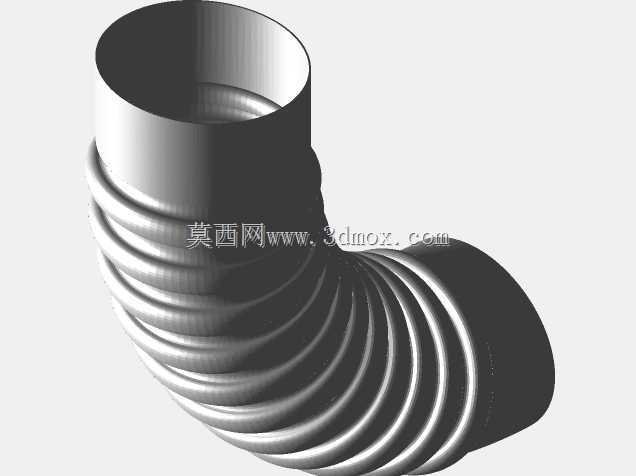

　　设计层面，这款弯头采用大端直径400mm、小端直径100mm的异径结构，转向角度为90度，整体过渡段采用连续波纹结构，波纹段从大端接口处开始延伸，顺着90度转向弧度均匀排布至小端接口处，波纹的凸起高度、节距保持一致，保证弯头整体结构强度均匀，不会出现局部应力薄弱点。两端接口均为直段光口设计，方便施工时通过卡箍、法兰或者焊接方式与对应管径的管路进行对接，直段长度预留了足够的安装操作空间，避免安装时波纹段受力变形。建模过程中需要重点控制波纹段的曲率过渡，保证每一圈波纹的轮廓顺滑，在转向弯曲位置，波纹的内外侧弧度要与整体90度转弯半径匹配，避免出现褶皱、壁厚不均的问题，同时要保证两端接口的同轴度、圆度公差符合管路连接的通用要求，防止安装时出现对接错位、密封不严的情况。

　　安装边界方面，这款弯头的转弯半径适配常规工业管路布设的空间要求，在布设管路时，需要预留出对应大端、小端的对接操作空间，大端侧预留空间需满足400mm管径管路的法兰或卡箍安装操作距离，小端侧预留空间适配100mm管径的安装操作需求。由于波纹段具备一定的形变补偿能力，安装时不需要额外预留伸缩间隙，但要注意避免过度弯折波纹段，防止波纹结构出现塑性变形，失去补偿能力。在固定管路支吊架时，支吊架位置要避开弯头的波纹段，设置在两端直段接口位置，避免长期承重导致波纹段变形失效。对于输送含硬质颗粒的粉体介质场景，可根据实际磨损情况，在弯头内壁做耐磨涂层处理，提升产品使用寿命；对于有密封要求的流体输送场景，对接时需在接口处加装对应规格的密封垫圈，保证连接位置的密封性。

　　从结构特性来看，连续波纹结构让这款弯头相比同规格的光滑异径弯头具备更好的柔性，在设备启停、管路压力波动时，能吸收部分冲击能量，减少管路接头处的松动概率。在三维建模过程中，需要准确还原每一圈波纹的截面轮廓，保证转向段的波纹曲面连续光顺，避免出现曲面棱角，这样在后续做有限元应力分析时，才能准确模拟弯头在承压、受位移补偿时的应力分布情况，为实际生产加工提供准确的模型依据。同时建模时要严格控制两端接口的尺寸公差，大端400mm、小端100mm的直径尺寸要符合管路配件的通用公差标准，保证与市售标准管径的管路能够直接适配，不需要现场二次加工。
