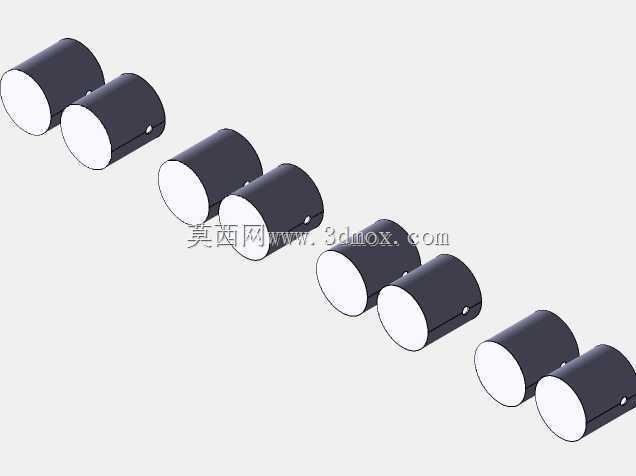

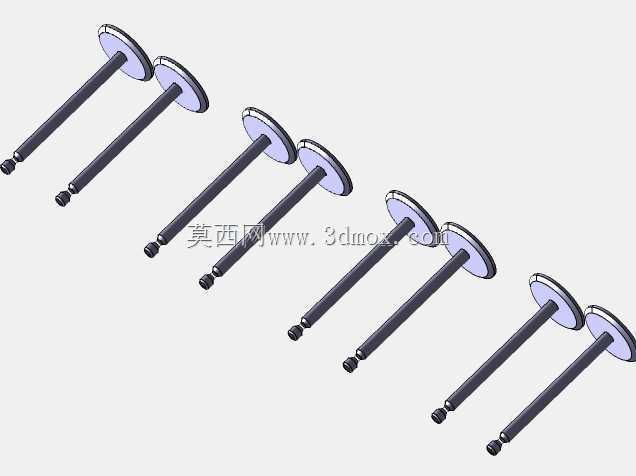

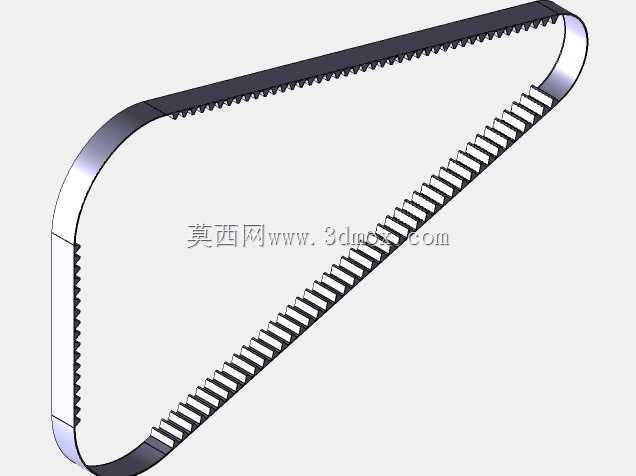

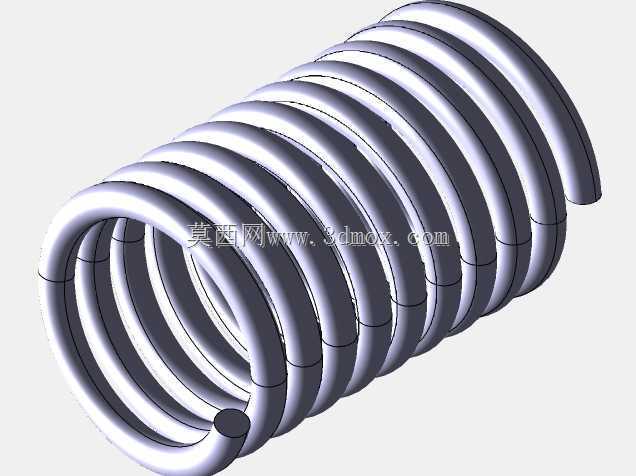

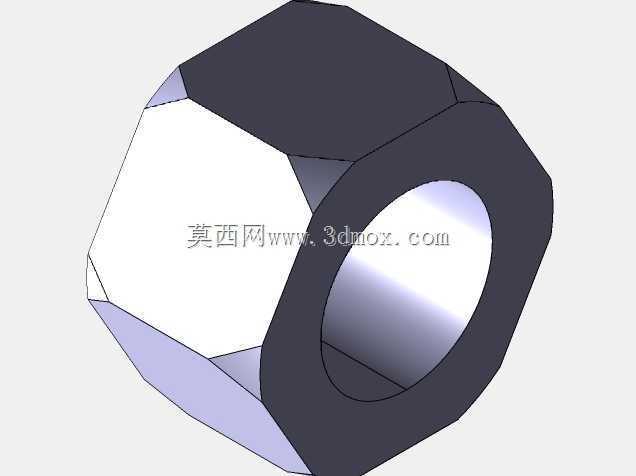

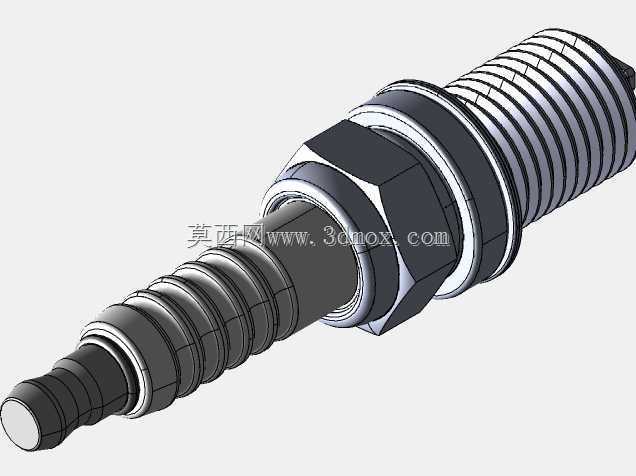

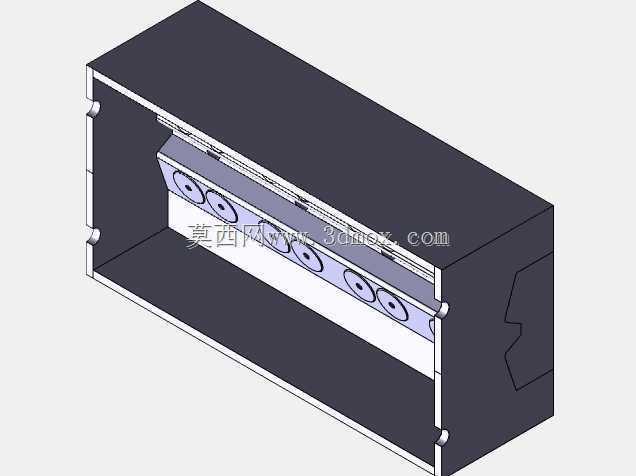

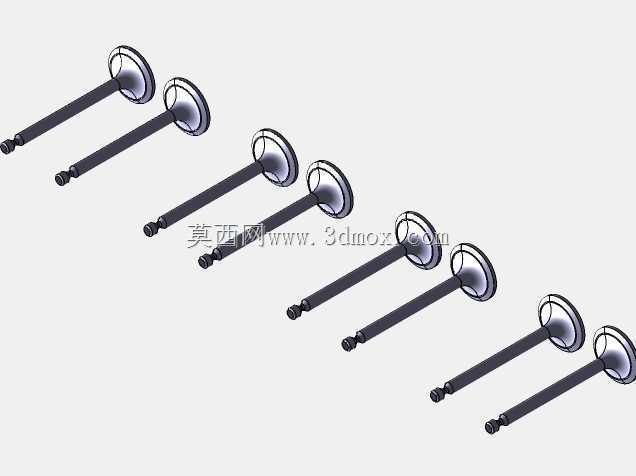

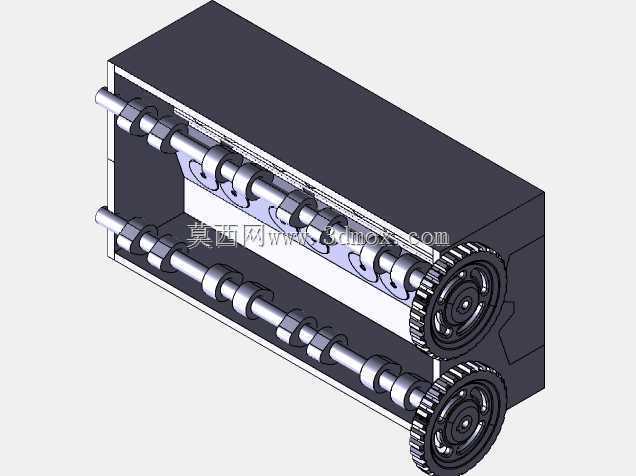

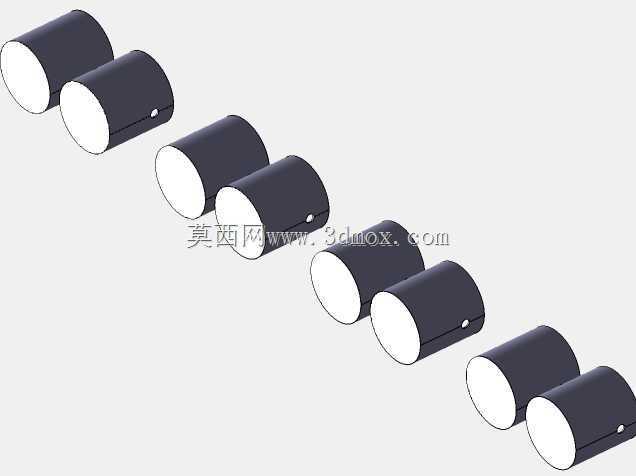

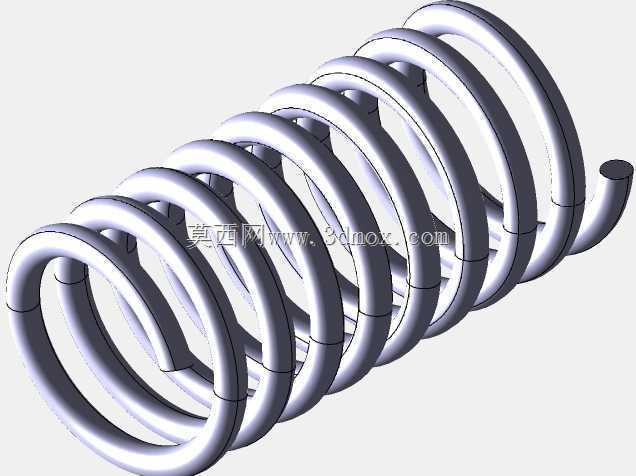

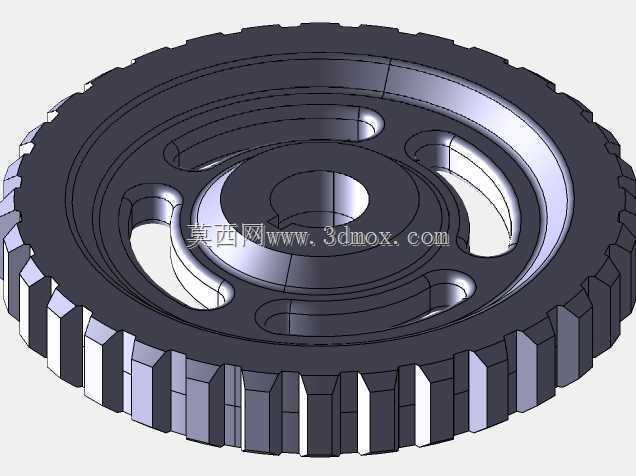

16气门内燃汽油机轴瓦结构设计

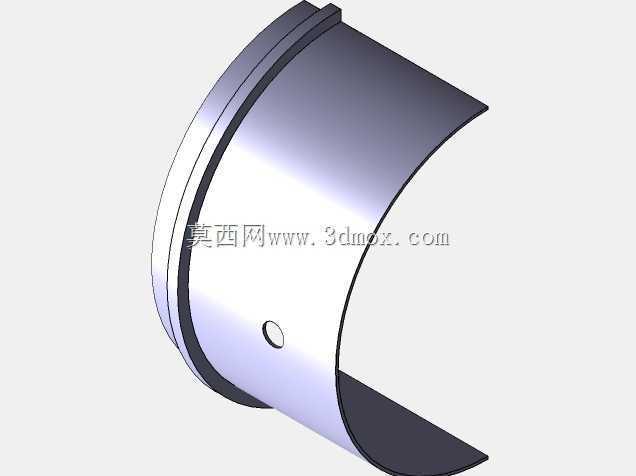

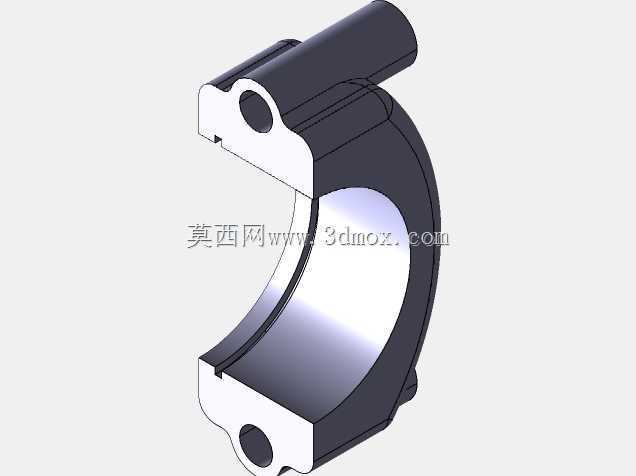

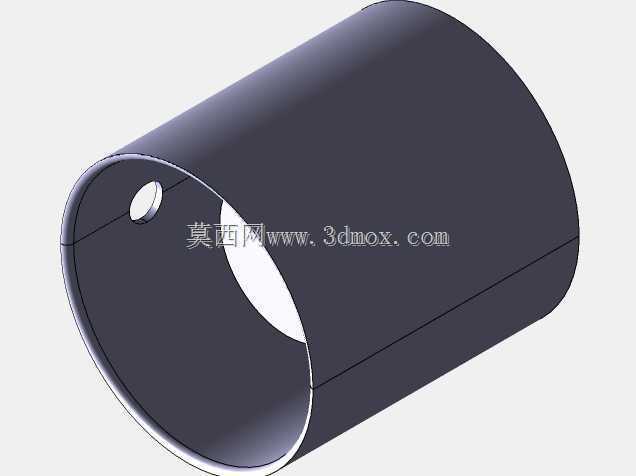

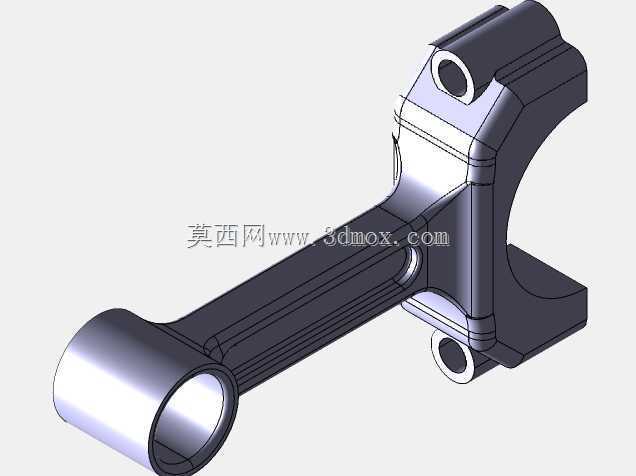

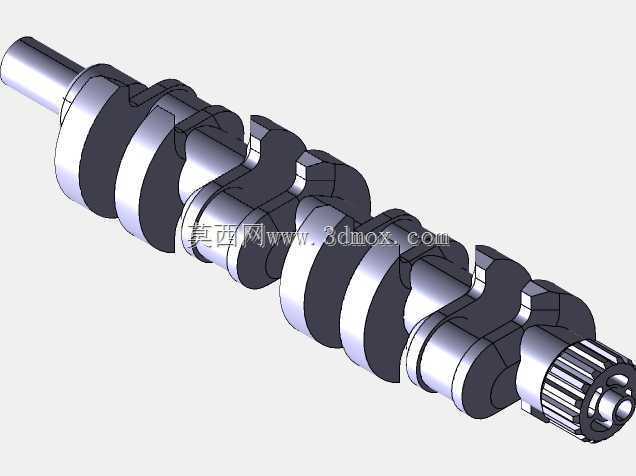

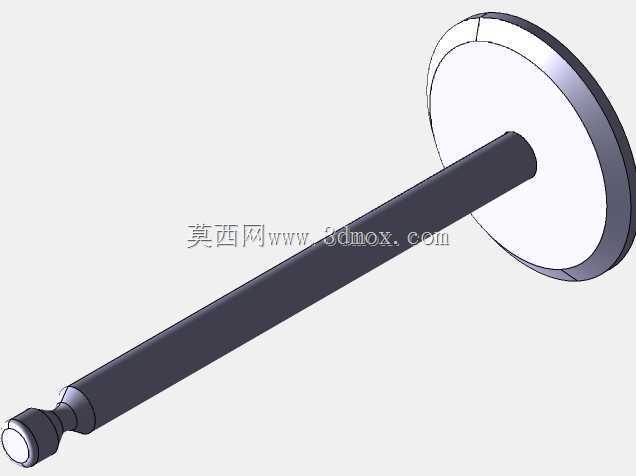

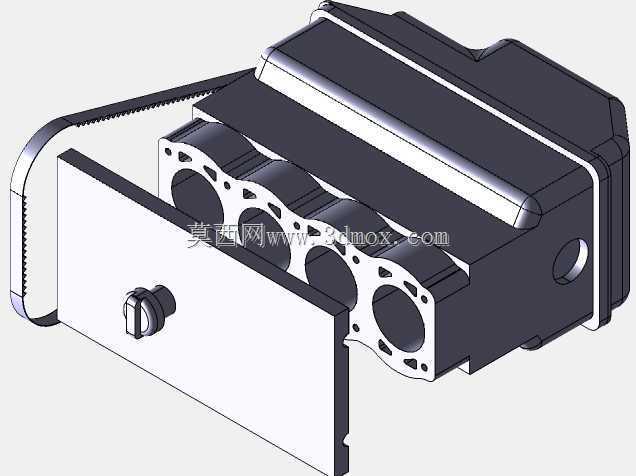

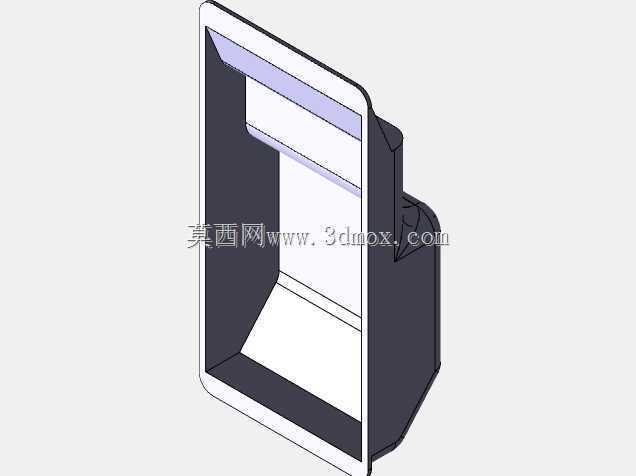

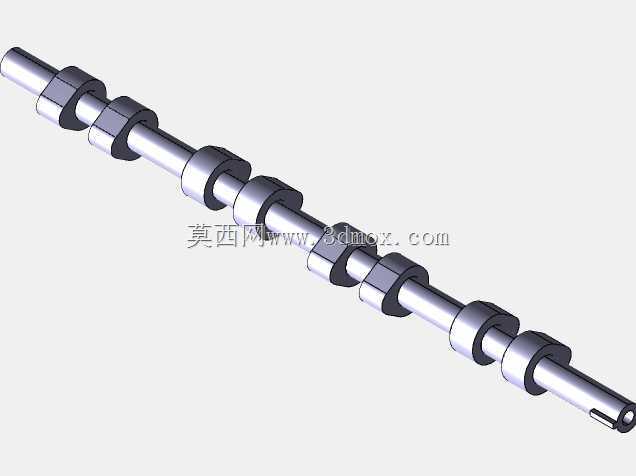

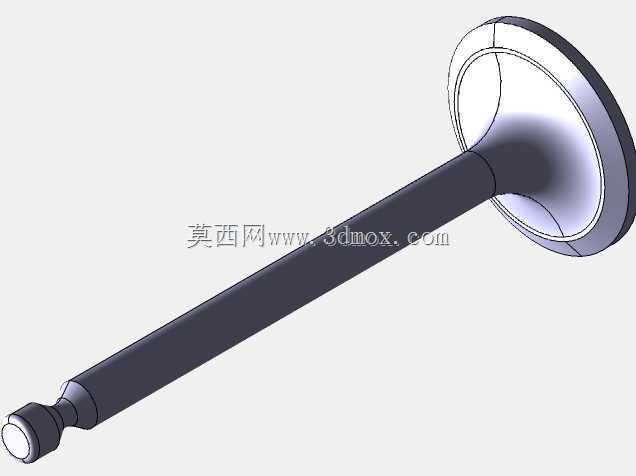

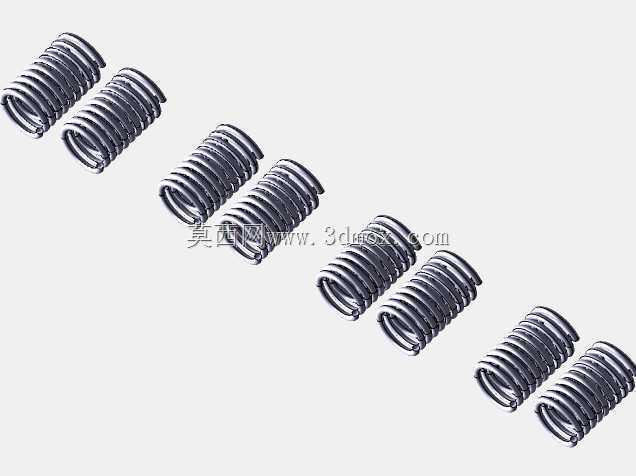

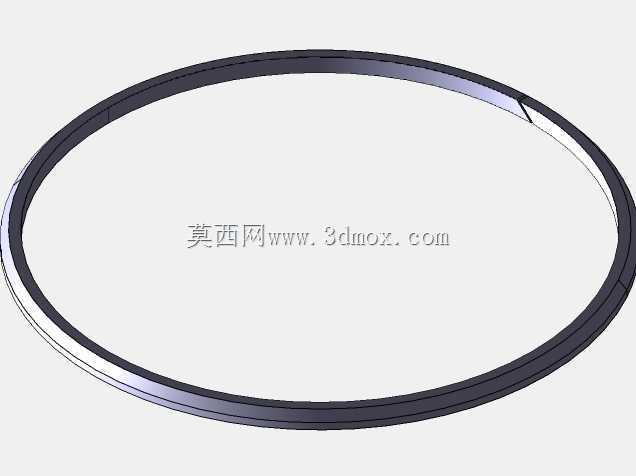

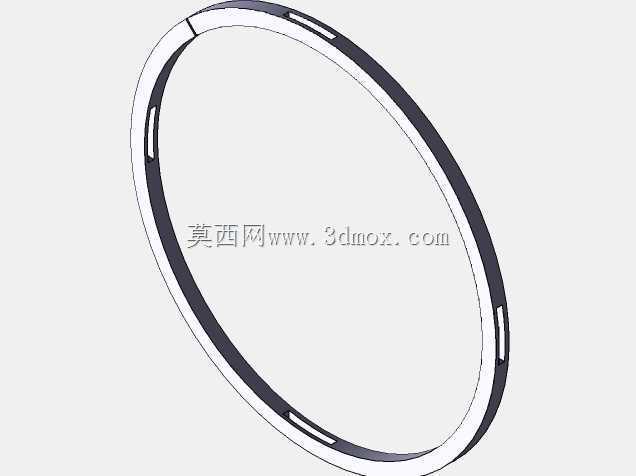

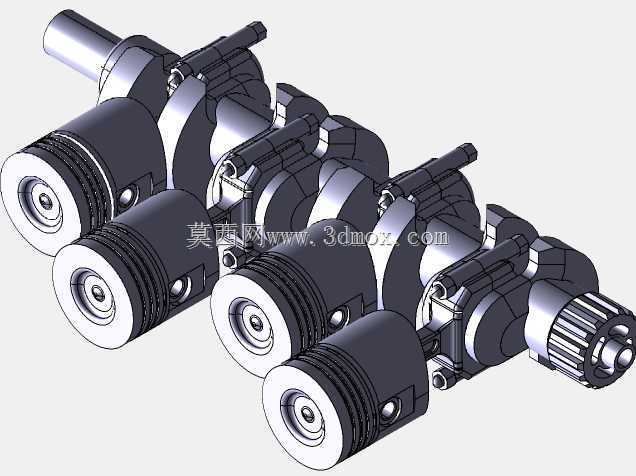

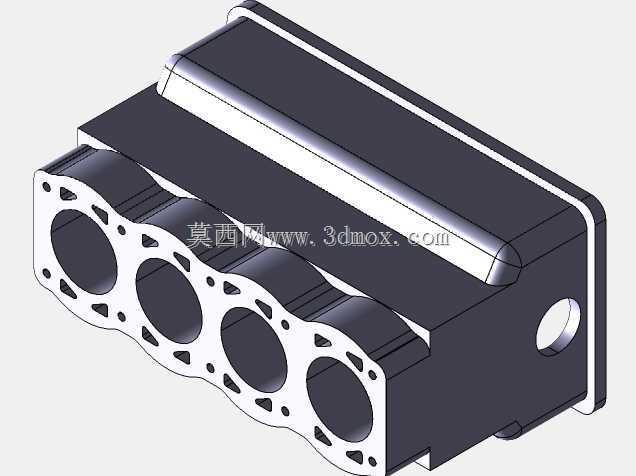

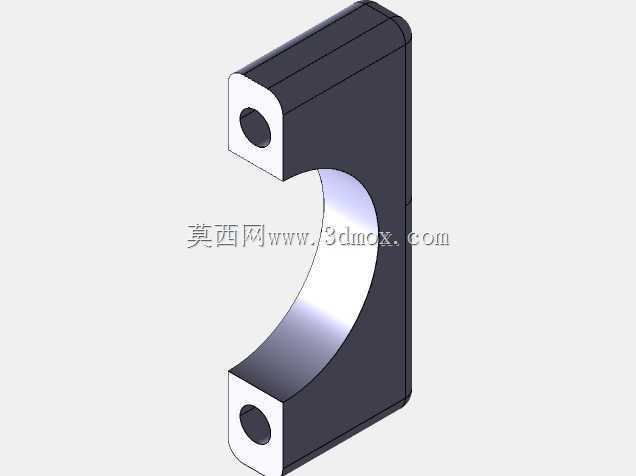

　　本次呈现的是16气门内燃汽油机配套的主轴瓦分体结构，这类部件是内燃机曲柄连杆机构中不可或缺的摩擦副组件，主要应用在乘用车、轻型商用车的小排量高转速汽油机动力单元中，承担曲轴主轴颈的径向支撑、载荷传递与摩擦润滑功能。从实际装车场景来看，该轴瓦安装于气缸体主轴承座与主轴承盖的半圆座孔内，上下两片拼合形成完整的圆形轴承孔，包裹曲轴主轴颈，在发动机运转过程中，曲轴主轴颈与轴瓦内表面之间会形成稳定的压力油膜，将曲轴的旋转滑动摩擦转化为液体摩擦，大幅降低运转阻力与部件磨损，同时将曲轴做功过程中传递来的爆发压力、往复惯性力均匀传导至缸体主轴承座，避免缸体座孔出现应力集中导致的变形开裂。

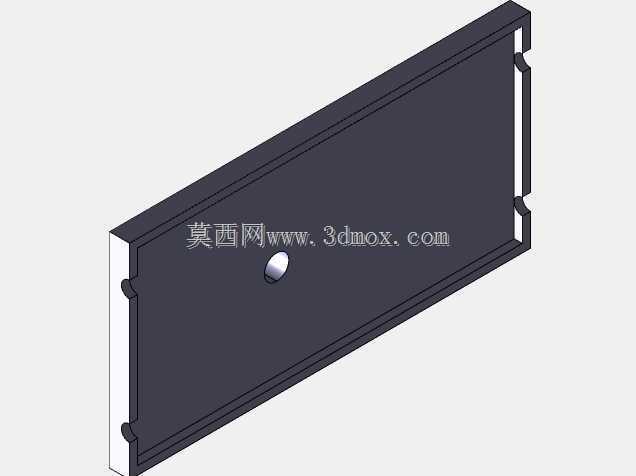

　　从设计思路层面来看，这款轴瓦采用对半开分体式结构，完全匹配主流四缸16气门汽油机的主轴承座安装形式，轴瓦本体采用钢背+减磨合金层的复合结构，钢背提供足够的结构刚度，保证轴瓦压入座孔后不会出现形变错位，减磨层则兼顾了嵌藏性、顺应性与抗疲劳性能，能够适配高转速汽油机频繁变工况的运转需求。轴瓦外侧设计有定位凸舌，安装时可嵌入主轴承座对应的定位槽内，防止轴瓦在曲轴运转过程中出现周向转动、轴向窜动，避免油孔错位堵塞润滑通路。轴瓦壁面开设的通油孔与缸体主油道完全对齐，压力机油可通过该孔进入轴瓦与曲轴轴颈的配合间隙，持续为摩擦副提供润滑与冷却，带走摩擦产生的金属磨屑与热量。

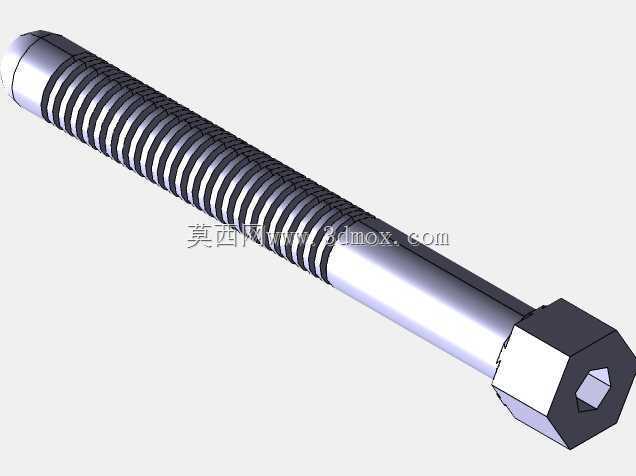

　　从安装边界与尺寸配合来看，该轴瓦的外径与主轴承座孔采用过盈配合设计，过盈量控制在合理工程范围内，既保证轴瓦压装后与座孔紧密贴合，实现良好的散热与定位，又不会因过盈量过大导致轴瓦内孔失圆。轴瓦的自由状态下开口尺寸略大于座孔直径，也就是常见的自由弹势设计，压装时可借助自身弹力初步卡紧在座孔内，方便装配工序的操作，拧紧主轴承盖螺栓后，轴瓦与座孔完全贴合，内孔形成标准的圆形配合面，与曲轴主轴颈的配合间隙严格按照汽油机设计规范设定，间隙过小会导致机油流动阻力大、散热差，容易出现烧瓦抱轴故障，间隙过大则会导致机油压力不足，油膜建立不稳定，加剧部件磨损并产生运转异响。轴瓦的宽度尺寸匹配对应主轴承座的轴向宽度，两侧端面与座孔端面齐平，不会出现轴向突出或凹陷，避免与曲轴曲柄臂发生运动干涉。

　　在实际工程应用中，这类轴瓦的设计需要充分考虑发动机不同工况下的载荷变化，比如冷启动时的干摩擦工况、高转速全负荷下的高比压工况、怠速运转时的低载荷工况，减磨合金层的材料配方需要兼顾不同工况下的性能需求，同时轴瓦的油孔位置、油槽分布需要与整机润滑系统的油路设计完全匹配，保证各个转速区间都能形成稳定的润滑油膜。很多维修与改装场景中，轴瓦的选配需要根据曲轴轴颈的磨损尺寸、缸体座孔的变形量选择对应等级的轴瓦，保证配合间隙处于设计公差范围内，这也是三维建模过程中需要严格控制各尺寸形位公差的原因，模型中完整还原了轴瓦的定位结构、油孔位置、壁厚变化与边缘倒角，能够为后续的有限元强度分析、润滑仿真、装配干涉检查提供精准的数模支撑，也可作为发动机维修配件选型、逆向设计参考的基础数模使用。
