两轮车发动机曲轴箱铝合金结构设计

　　在两轮代步动力设备的核心结构体系里，曲轴箱是承担动力传递、部件承载、腔体密封的核心壳体类零件，其结构合理性直接决定动力单元的运行稳定性、装配精度与服役寿命。日常通勤用两轮车的动力总成安装空间极为紧凑，留给曲轴箱的布置边界十分有限，同时还要兼顾曲轴连杆机构的运转空间、润滑油道的布设、与缸体及侧盖的安装配合、外部附件的固定点位预留，以及整车装配时的安装避让需求，这就要求壳体结构在设计阶段就要把所有边界条件梳理清晰，避免后续开模或装配时出现干涉问题。

　　从结构功能来看，该曲轴箱采用分体式腔体设计，主体分为上下两个半壳结构，合箱后形成封闭的内腔，为曲轴连杆组件提供运转空间，同时储存润滑机油，保证运动部件在高速往复运转时能得到充分的润滑，减少摩擦损耗。壳体上预留的多个带孔安装凸台，分别对应缸体连接、侧盖固定、整车机架安装、附件固定的需求，凸台位置做了加厚处理，避免螺栓锁紧时出现应力集中导致壳体开裂。壳体边缘的圆角与倒角设计，一方面是消除加工过程中的锐边，避免装配时划伤操作人员或密封件，另一方面也能优化铸造过程中的金属液流动路径，减少铸件出现砂眼、缺料的缺陷，同时降低应力集中系数，提升壳体整体的结构强度。

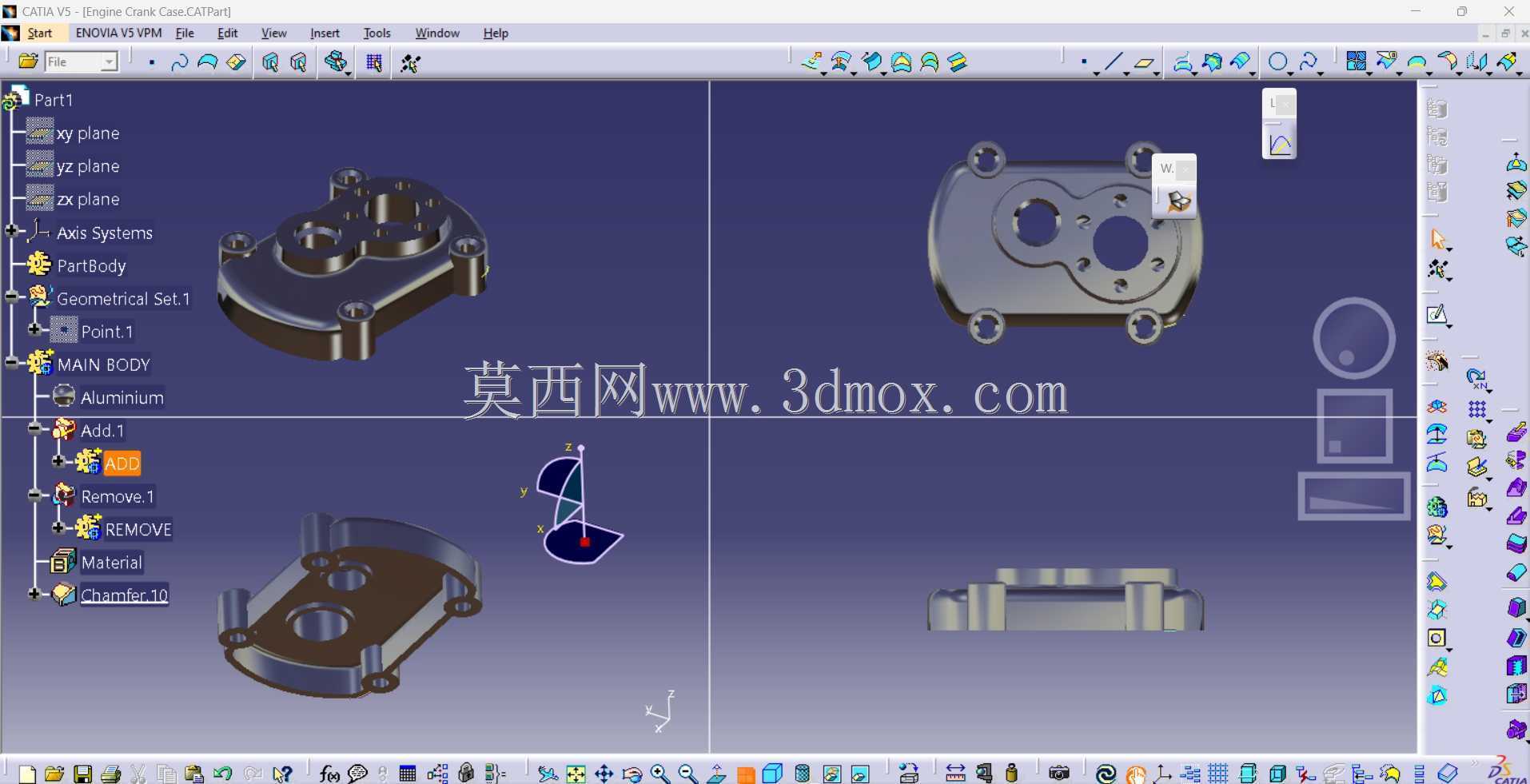

　　设计过程中优先选用铝合金作为壳体材料，主要是考虑到两轮车对整备质量的敏感程度，铝合金的密度远低于铸铁，能有效降低动力总成的自重，同时铝合金的导热性能优异，能把曲轴运转、离合器摩擦产生的热量更快散发出去，避免腔体内机油温度过高导致润滑性能下降。结构设计时采用布尔运算完成腔体的挖除、凸台的添加、孔位的切除，所有安装孔的位置度公差严格控制在合理范围内，保证合箱时的密封性能，避免出现机油渗漏的问题。密封面的平面度要求较高，设计时预留了密封垫的安装槽位，配合衬垫能实现腔体的可靠密封，即使在车辆颠簸、壳体受轻微形变的情况下，也能保证密封面不会出现间隙。

　　在安装边界的考量上，壳体的外部轮廓完全适配两轮车车架的安装空间，所有突出的结构都避开了车架主梁、走线槽、燃油箱的布置位置，不会出现装车时的干涉问题。壳体上的加强筋布置顺着受力方向延伸，在不额外增加过多壁厚的前提下，大幅提升壳体的刚性，避免发动机高速运转时壳体产生共振，降低运行噪音。油道的设计沿着壳体内部的加强筋布设，减少了额外的管路连接，降低了机油泄漏的风险，同时保证润滑油能以最短的路径到达各个需要润滑的摩擦副位置。针对日常使用中可能出现的磕碰问题，壳体下部的边缘做了加厚处理，即使车辆出现倾倒、底部剐蹭的情况，也不容易出现壳体破裂导致机油泄漏的故障。

　　从加工工艺性来看，所有的孔位都设计成垂直于安装面的直孔，方便后续机加工时的刀具进给，减少斜孔加工带来的工艺难度与成本提升。需要加工的密封面都预留了合理的加工余量，避免铸造误差导致加工余量不足出现废品。倒角的尺寸根据安装螺栓的规格匹配，方便螺栓顺利导入孔位，提升装配效率。边缘圆角的半径统一按照铸造工艺要求设置，避免出现尖角导致的铸造应力集中，同时也让壳体的外观更加流畅，没有突兀的棱角。整个结构在满足所有功能需求的前提下，尽可能去除了非必要的材料冗余，在强度、重量、成本三者之间找到了合理的平衡点，完全适配两轮车动力单元的使用工况需求，能覆盖日常通勤、短途载物等多种使用场景下的可靠性要求。
