带双圆柱凸台的折弯式金属连接固定支架

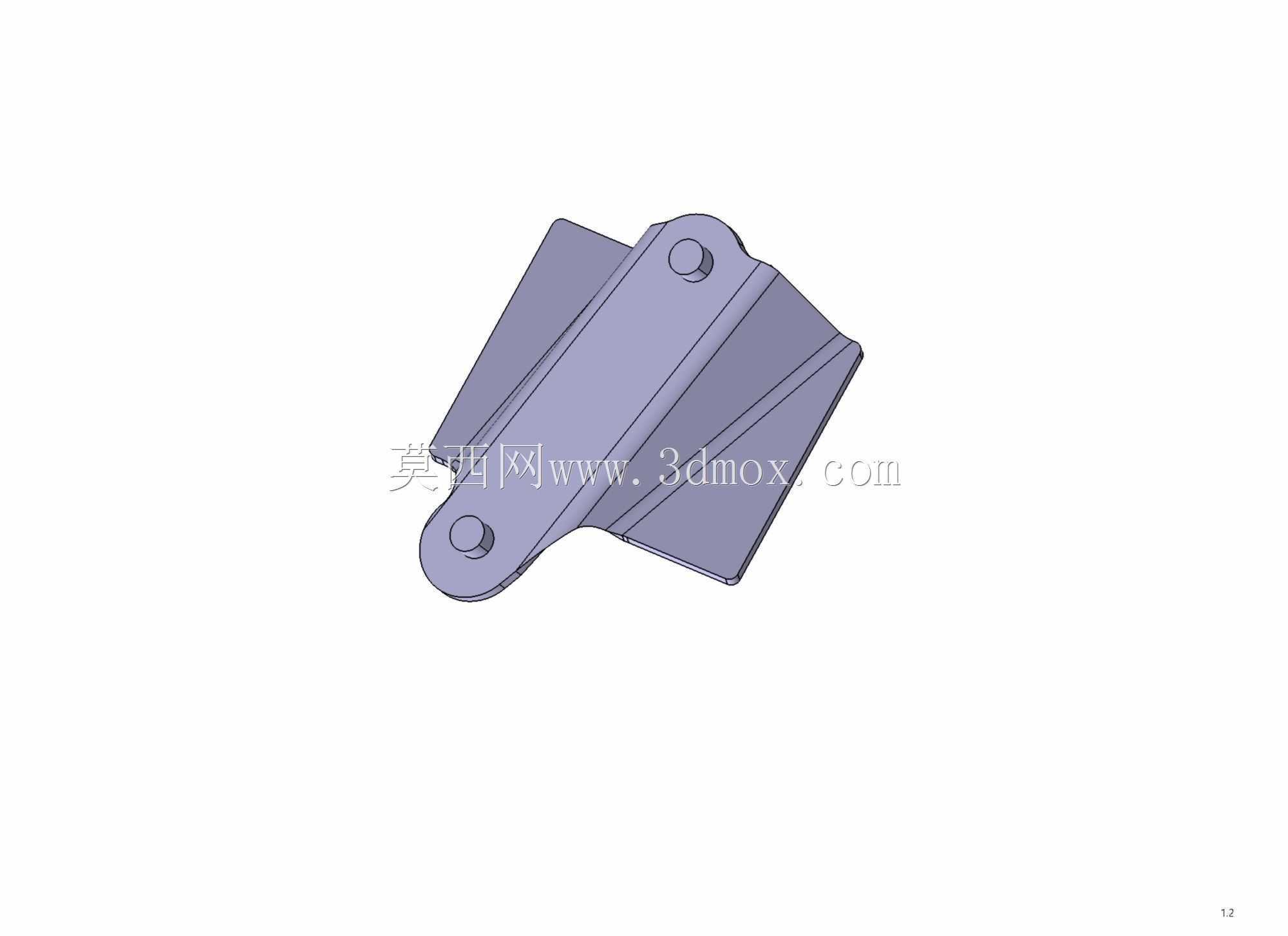

　　这类带双圆柱凸台的折弯式金属支架，在输配电配套的稳压设备柜体内部、小型工业电控箱的组件挂载场景中十分常见，主要承担元器件的承托、相对位置固定以及外力传导分散的作用，避免设备运行过程中因振动、外力磕碰导致内部组件移位，影响电气性能稳定性。从结构设计逻辑来看，主体采用单块金属板材折弯成型，没有多余的拼接焊缝，整体刚性表现更优，折弯处做了等半径过渡处理，既避免了折弯加工时板材出现应力开裂的问题，也能在承受垂直于安装面的载荷时，将应力均匀分散到整个折弯面，不会出现局部应力集中导致的支架变形。两个圆柱凸台对称分布在支架的平直安装段上，凸台高度经过匹配计算，刚好可以让被固定件的安装孔位与凸台形成间隙配合，装配时无需额外加装定位套，

　　就能快速完成组件的预装定位，减少装配环节的对位调整时间，同时凸台端面做了平整处理，配合紧固件锁紧后不会出现接触面压溃、松动的问题。支架的倾斜折弯段并非随意设定角度，而是匹配对应安装舱位的内部倾斜安装面设计，折弯段上预留的平整贴合面能够完全贴紧设备内壁的安装基面，避免出现安装间隙导致的固定不稳，整个支架的外轮廓边界做了圆角钝化处理，不会在装配检修过程中划伤操作人员的手部或是相邻的线缆绝缘层。从安装边界来看，平直段的两个凸台中心距严格匹配对应被固定件的安装孔位公差，安装时仅需将凸台对准孔位推入，再在凸台端面加装平垫与紧固件即可完成固定，折弯段的整体宽度控制在安装舱位的预留安装槽宽度范围内，不会和周边的布线槽、相邻元器件产生空间干涉，

　　支架整体厚度根据承托组件的重量做了匹配选型，在满足承重要求的前提下尽可能控制材料用量，兼顾结构强度与制造成本。在实际应用场景中，这类支架除了在交流稳压类电气设备内部使用，也可用于小型工业设备的内部构件固定、非标自动化设备的辅助安装支座，其一体折弯的结构在长期受振动的工况下，比焊接拼接的支架可靠性更高，不会出现焊缝开裂导致的固定失效问题。设计过程中需要重点关注折弯角度的公差控制，若折弯角度偏差超过允许范围，会导致折弯段无法和安装基面完全贴合，锁紧紧固件后会让支架产生内应力，长期使用下容易出现变形甚至断裂；两个圆柱凸台的同轴度、端面垂直度也需要严格控制，否则会导致被固定件安装后出现倾斜，影响组件的正常运行。此外，支架的所有棱边都做了去毛刺处理，避免金属锐边破坏相邻线缆的绝缘层，造成电气安全隐患，表面处理可根据使用场景选择镀锌、喷塑等工艺，提升防锈耐腐蚀能力，适配不同湿度、腐蚀等级的使用环境。
