带把手锥型日常饮水杯结构设计

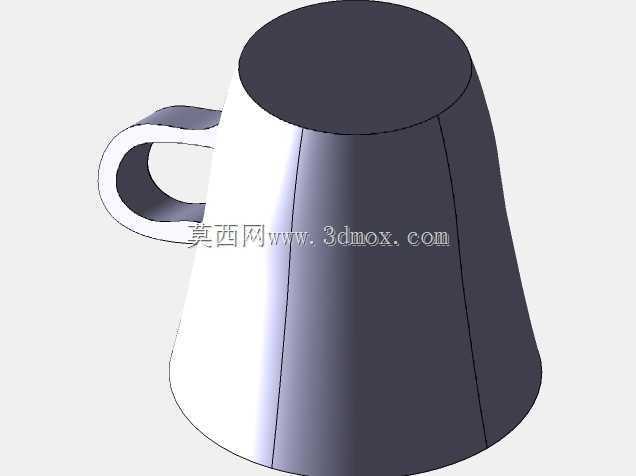

　　日常使用的饮水杯看似结构简单，实则在结构设计阶段需要兼顾握持手感、放置稳定性、盛装容量与清洁便利性多个维度的工程需求，这款带侧把手的锥型饮水杯，在建模阶段就针对民用餐饮、办公饮水、家居日常使用的多场景需求做了结构层面的适配。从整体外形来看，杯体采用上窄下宽的锥台结构，底部直径大于杯口直径，这种结构首先保障了放置时的重心稳定性，即使桌面存在轻微倾斜或者受到小幅度外力触碰，杯体也不容易发生侧翻倾倒，相比直筒型杯体，锥台结构的重心更低，支撑面的接触边界更大，抗倾覆能力提升明显。杯体侧壁做了均匀的壁厚设计，在建模阶段就预留了均匀的壁厚余量，不管是后续采用注塑工艺生产塑料杯体，还是采用金属冲压、陶瓷注浆成型工艺，

　　均匀的壁厚都能避免生产过程中出现应力集中、壁厚不均导致的变形或者成型缺陷，侧壁的曲面过渡做了连续的曲率处理，没有尖锐的棱角，一方面是日常使用时不容易磕碰划伤使用者，另一方面也能减少清洁时的卫生死角，杯体内壁的光滑曲面可以让水流顺畅倾倒，不会在杯壁残留过多水渍。侧置的把手采用弧形镂空结构，把手与杯体的连接位置做了两处连接点位，分别对应杯体上部与中部区域，这种双点位连接的结构可以提升把手的承重能力，即使杯内盛满液体，把手处的受力也能均匀分散到杯体侧壁，不会出现连接处应力集中导致的断裂问题；把手的内圈尺寸做了适配成年人手掌握持的空间预留，不管是整手握持还是两指勾持都有足够的操作空间，把手的截面采用圆弧过渡，握持时不会出现硌手的问题，

　　把手与杯体侧壁之间预留了足够的间隙，即使杯内盛装高温液体，手部握持把手时也不会直接接触高温杯壁，避免烫伤风险。杯口位置做了微小的卷边处理，在结构上既可以提升杯口的结构强度，避免杯口受外力碰撞出现变形豁口，也能在饮水时贴合唇部，提升使用体验，同时卷边结构可以让倾倒液体时水流沿着杯口边缘顺畅流出，不会出现沿杯壁外侧流挂的问题。杯底位置做了微小的内凹设计，外圈的接触环面可以保证杯体放置时与桌面的接触平稳，内凹区域可以避免杯底与桌面形成完全密封的负压，拿起杯体时不会因为负压产生吸附力，同时内凹结构也能减少杯底与桌面的摩擦面积，避免杯底长期摩擦产生划痕。在建模过程中，所有的曲面连接都做了连续性校验，不存在曲面缝隙或者重叠的问题，

　　各个结构的拔模角度都适配常规量产工艺的要求，不需要额外做结构修改就可以直接导入工程模块做后续的工艺分析，不管是用于日常民用产品的结构验证，还是作为教学场景下的曲面建模练习案例，这款杯体模型都能满足对应的使用需求，结构上没有冗余的设计，所有的外形特征都服务于实际使用的功能需求，没有为了造型牺牲结构实用性。
