交流稳压器内嵌式弧形夹持控制块

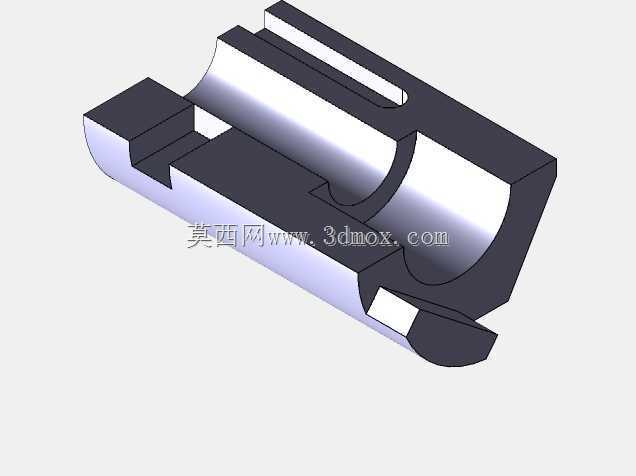

　　这款控制块是交流稳压电源内部用于限位、夹持核心调压元件的配套结构件，整体采用一体化块状构型，主体开设大直径半圆弧通槽，槽体沿零件长度方向贯通，圆弧曲率与待容纳的圆柱形调压绕组、铁芯组件外圆完全贴合，装配时圆柱元件直接卧入弧槽内，弧面提供周向半包约束，避免元件在设备运输、运行振动过程中发生径向窜动。零件顶部沿长度方向加工出两条平行凸棱，凸棱之间形成导向滑槽，既可以作为装配时的对位导向结构，让控制块沿机箱预设导轨滑入安装位，也能够在滑槽内嵌入限位压条，从上方对卧置的圆柱元件施加轴向压紧力，形成上下双向限位。零件两端延伸出带台阶的卡扣支脚，支脚末端做斜角导入设计，安装时支脚卡入机箱底板的预设卡槽内，无需额外紧固件即可完成初步定位，

　　台阶面抵住卡槽背面实现防脱，后续总装时仅需在支脚预留的小孔位加装一颗紧固螺钉即可锁死，大幅减少装配工序耗时。从结构设计思路来看，该零件没有采用规则方块构型，而是在实体块上直接切除出半圆柱容纳腔，相比分体式抱箍夹持方案，一体化零件省去了两个半箍对接的装配间隙，夹持同轴度更容易保证，零件两侧的实体壁厚经过受力校核，弧槽根部做了圆角过渡，避免绕组挤压时在槽口根部产生应力集中，两端卡扣的悬臂长度经过反复调整，既保证卡扣装入时拥有足够弹性变形量，又避免长期受振后悬臂发生塑性断裂。在整机应用场景中，这类控制块通常成组布置在稳压器机箱内部，沿圆柱形调压组件的轴向间隔排布，每一块控制块承担一段径向支撑，弧槽的内表面不需要额外加工衬垫，

　　安装时可在弧面贴附绝缘绒垫，既避免金属零件刮伤绕组外层绝缘漆，也能填补圆弧配合的微小公差间隙。建模过程中优先以弧槽的中心轴线作为全局装配基准，所有凸棱、卡扣、台阶面的位置尺寸都从该轴线出发标注，保证多件控制块并排安装时，所有弧槽的同轴度偏差控制在允许范围内，零件的外轮廓边界完全适配机箱内部的安装空间，两侧支脚的外伸宽度、顶部凸棱的高度都避开了机箱内相邻的接线端子、散热风道位置，不会和周边元器件发生干涉。零件底部的平面为安装基准面，贴紧机箱底板后，弧槽中心的高度恰好和绕组设计支撑高度一致，不需要额外加装调整垫片，两端卡扣的卡槽开口方向顺着装配滑入方向，作业人员从机箱侧方推入零件即可自动卡合，全程不需要复杂工装辅助，非常适合批量稳压设备的流水线总装作业，结构上没有细小薄弱特征，常规注塑或者机加工都可以直接成型，量产良率高。
