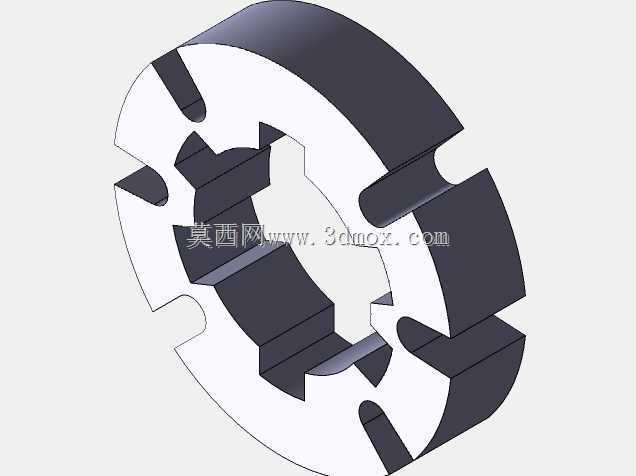

交流稳压器铁芯冲片结构三维设计

　　这款冲片构件是交流稳压器磁路系统的核心组成部分，在交流稳压供电场景中承担着导磁、承载励磁绕组的核心作用，常见于工业车间稳压供电柜、实验室精密供电电源、民用大功率稳压设备的磁芯总成内，是决定稳压器稳压精度、空载损耗、负载温升的关键结构件。从结构设计逻辑来看，该冲片采用对称式开槽布局，周向均匀分布的凸台与凹槽结构，一方面是为了叠压后形成精准的绕组嵌装定位槽，方便漆包线绕组的绕制定位，避免绕组在长期运行受电磁振动影响出现移位、绝缘层磨损的问题；另一方面，对称的磁路结构能够保证各方向磁阻均匀，减少漏磁损耗，避免因磁路不对称引发的局部过热、输出电压波形畸变问题。冲片的内孔为整圆结构，叠压后可与中心的绝缘骨架、固定轴精准配合，

　　安装时内孔与骨架的配合公差控制在H7/h6区间，既保证叠片后的同轴度，又不会因过盈配合导致冲片变形、片间绝缘破损。外轮廓的缺口结构，是为叠压后的磁芯总成预留的安装固定位，可通过卡扣或绝缘压块将整组叠片固定在稳压器的壳体内部，缺口的位置与尺寸经过反复校核，保证固定后磁芯与绕组、壳体之间的绝缘距离满足安规要求，同时避免固定件形成闭合磁路产生额外的涡流损耗。从实际应用的角度出发，这类冲片采用硅钢片冲压成型的工艺加工，单片厚度通常在0.35mm或0.5mm，片间涂覆绝缘涂层，叠压系数控制在0.95以上，既保证磁路的有效导磁面积，又能最大限度降低涡流损耗。设计时需要重点考量槽口的宽度与深度，槽口过宽会增大气隙、增加励磁电流，

　　槽口过窄则会给绕组嵌装带来难度，提升生产装配的人工成本；同时冲片的尖角位置都做了微小的圆角过渡，避免冲压加工时出现应力集中导致冲片开裂，也能减少叠压后的局部磁饱和问题。在安装边界上，该冲片叠压形成的磁芯总成，外径需要与稳压器的绕组骨架内圈预留0.2-0.3mm的装配间隙，方便浸漆工序中绝缘漆充分填充间隙，提升整体结构强度与绝缘性能；轴向叠厚需要根据稳压器的额定功率匹配，功率越大对应的叠厚尺寸越大，设计时需要预留足够的轴向压紧空间，保证叠片压紧后不会在运行中出现松动、产生异常噪音。不同于普通变压器的冲片结构，交流稳压器的磁路冲片需要兼顾磁导率的线性区间，因为稳压器在工作过程中需要根据输入电压的波动调整磁路的工作点，

　　冲片的磁性能曲线需要保证在一定的磁通密度波动范围内，导磁率变化平缓，才能保证稳压输出的精度，因此在结构设计时，各磁路段的截面积经过精准计算，避免局部磁通密度过早进入饱和区，影响稳压调节范围。此外，冲片的叠装方向采用交错叠片的方式，相邻层的冲片旋转一定角度叠放，能够有效减小叠片接缝处的气隙，降低空载电流与接缝处的损耗，这一结构细节在三维建模时需要明确标注叠装方向与错位角度，为后续的工艺编制、生产装配提供明确的指导。在三维建模过程中，需要精准还原每个槽型的尺寸、圆角大小、内外径公差，因为冲片属于大批量冲压生产的零件，单批次产量可达数万片，尺寸的微小偏差累积后，会导致叠压后的铁芯尺寸超差，无法与骨架、壳体适配，因此建模时所有的配合尺寸都需要标注公差带，关键形位公差比如内外圆的同轴度、槽位的分度精度都需要明确要求，保证冲压模具的设计精度能够满足批量生产的一致性要求。
