越野钢管卡丁全地形休闲车架结构

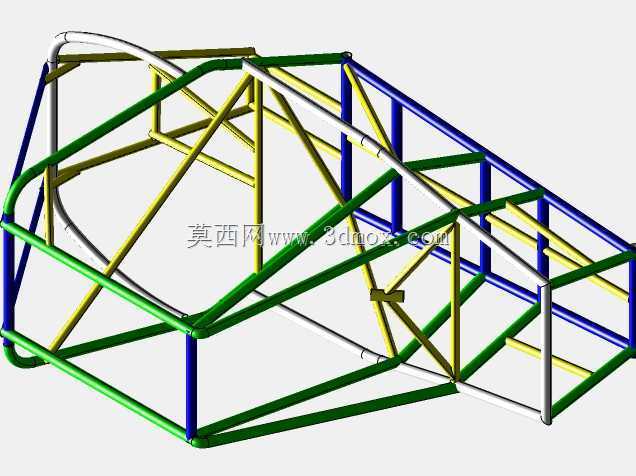

　　这套三维结构围绕小型越野钢管车展开，主体采用外露式空间管架，适合非铺装土路、沙地、林间便道以及封闭场地内的低速越野体验。车辆定位偏向轻量化休闲运载与驾驶训练，不追求高速铺装路面性能，而是强调通过性、维修可达性和车架在颠簸工况下的受力完整性。建模时将驾驶舱、防滚轮廓、轮边安装区域和动力布置空间集中表达，能够直观看到乘员位置、转向区域、车轮姿态以及后部承载框架之间的关系。

　　从实际用途看，这类车辆常用于户外营地、景区体验道、教学实训场以及自制越野车辆方案验证。前部需要预留转向机、拉杆、制动管路和前悬架连接点；后部则要兼顾动力单元、链轮或传动组件、后轴安装以及维护拆装空间。钢管车架并非单纯造型件，每一段弯管和横撑都承担着分散冲击、限制座舱变形、固定附件的作用。模型中敞开的车架结构便于工程师检查管件交汇角度，评估焊接节点是否过于密集，也能在早期发现操控件、乘员肢体和车架杆件之间的干涉风险。

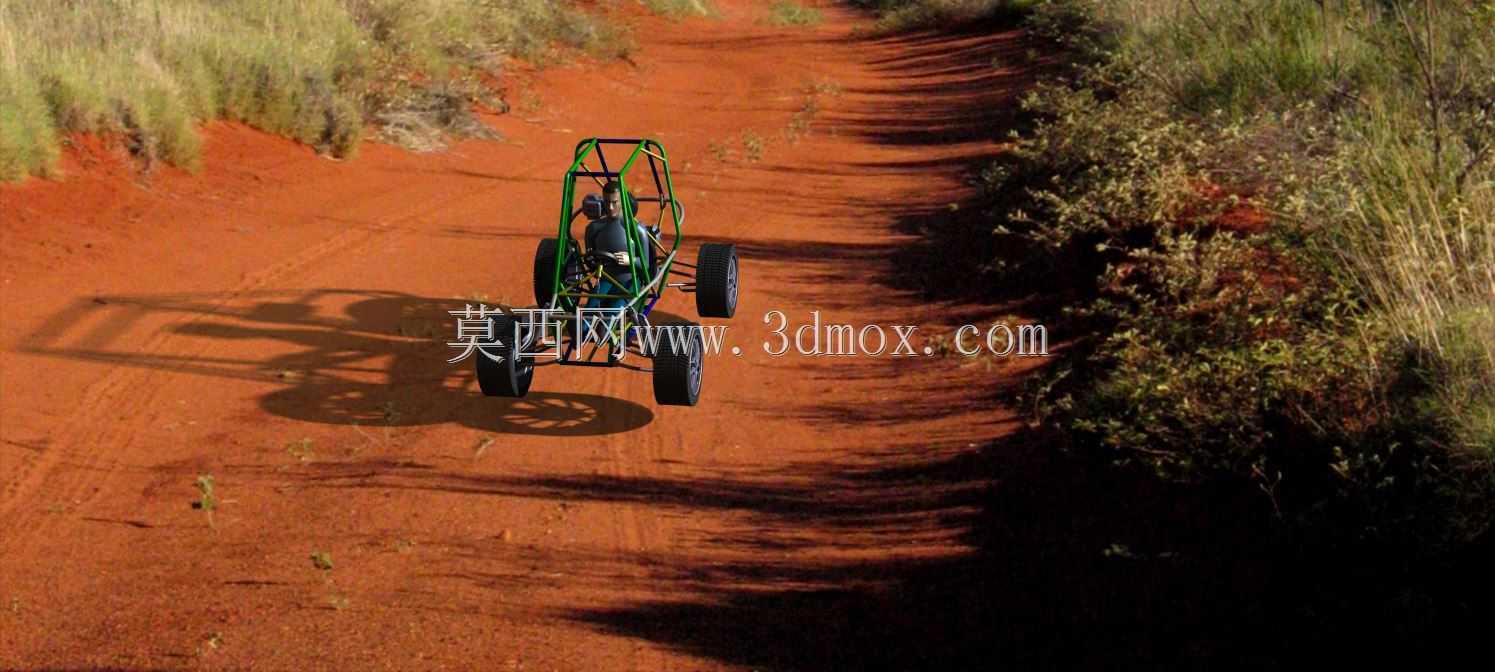

　　设计思路上，整车采用窄车身、大轮距视觉比例和高离地间隙，车轮外置于座舱两侧，有利于在红土路面转弯时保持稳定。前舱留出足够的转向行程，前轮在跳动和转向组合状态下不能与车架、脚踏区域发生接触。后部框架围绕驱动桥和减震安装点形成闭合传力路径，后轮受到的冲击可通过摇臂、减震器和斜撑管传递到主车架。座舱内部应重点校核座椅固定点、方向盘位置、安全带锚点以及脚踏区域，钢管防滚轮廓需要在乘员头盔周围保留安全边界，不能为了外形紧凑而压缩逃生和操控空间。

　　外形边界方面，此类小型钢管车通常控制在单人或双人紧凑布置范围内，车宽受轮距和外挂轮胎影响明显，车长则由前悬伸、座舱长度和后部动力安装区共同决定。布置时不能只看整车俯视轮廓，还要核对离地间隙、接近角、离去角和纵向通过角。悬架摆臂、减震器倾角、轮毂偏距以及轮胎外径都会改变实际通过能力。三维模型可用于干涉检查、焊接管件拆分、安装支座定位和外购件选型核对，尤其适合在加工前确认管架切口方向、支座贴合面以及拆装维护通道，减少现场试装时反复切割和补焊的情况。
