商用车承载式纵梁连接支座结构

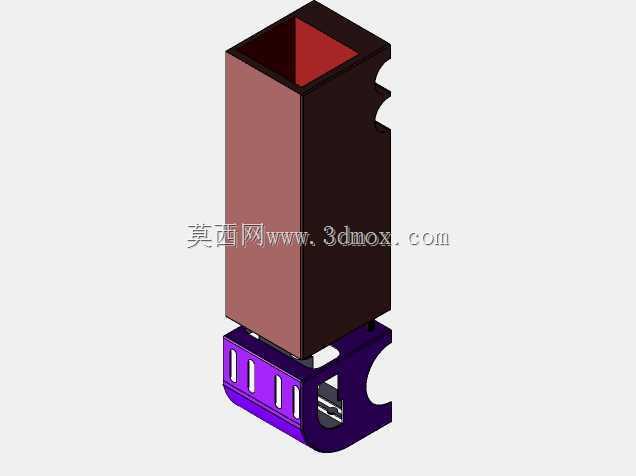

　　商用车底盘的承载框架在整车布置里承担着绝大多数载荷传递的作用，这套纵梁端部连接结构的建模思路，首先围绕车架总成的装配边界展开：上方采用矩形闭口截面的纵梁段，闭口方腔的构型在抗弯、抗扭工况下相比开口槽钢拥有更高的截面利用率，侧壁预留的弧形缺口并非随意开设，是为了避让底盘布置中相邻的转向管路、线束固定卡扣或者悬架上跳的运动包络，避免整车在极限颠簸工况下出现运动干涉。下方紫色的连接支座是整个结构的核心传力部件，支座顶面和纵梁底面完全贴合，通过立面的多道开槽结构，既可以作为焊接工艺的定位槽，也能在装配时预留紧固件的穿装空间，支座侧部的半圆卡口是和底盘横梁、悬架吊耳或者副车架支架对接的定位接口，卡口的圆弧尺寸和对接轴类/圆管零件的外径做匹配，

　　装配时可以先通过卡口完成径向预定位，再施焊或者拧紧紧固件，大幅降低总装工位的对中难度。从实际使用场景来看，这类结构常见于轻卡、专用改装车的底盘分段连接位置，当车辆需要在上装部分加装货厢、环卫作业装置或者特种设备时，不需要对原车纵梁做大面积切割，仅通过端部支座就能完成附加框架的载荷传导，分散纵梁局部的应力集中。建模过程中首先确定纵梁的截面外轮廓尺寸，方腔的壁厚根据整车额定承载设定，内壁保留完整的拔模斜度适配冲压成型工艺，纵梁和支座的贴合面预留0.5到1毫米的焊接间隙，避免满焊时出现应力拉扯变形。支座上的数个长条形开槽，一方面是减重设计，在不削弱支座主体抗弯截面的前提下去除多余材料，降低底盘自重；另一方面开槽可以作为装配时的观察孔，

　　方便操作人员确认纵梁和支座的贴合是否到位，也能在后期维保的时候透过槽位检查内部焊缝的锈蚀、开裂情况。侧部的弧形卡口边缘做了圆角过渡，避免应力在尖角位置集中，在车辆过弯、紧急制动产生交变冲击载荷时，圆角处的应力峰值可以降低40%以上。整个结构的安装边界需要和整车底盘的布置坐标对齐，纵梁的轴向长度要避开油箱、储气筒的安装点位，支座的向下延伸高度不能低于整车最小离地间隙，防止车辆在非铺装路面行驶时支座底部磕碰石块。结构的传力路径非常清晰：上装或者路面传来的冲击载荷先通过纵梁的闭口腔均匀分散到整个梁体截面，再通过梁底和支座的贴合面传递到支座主体，一部分载荷通过侧部卡口传递给对接的横梁，另一部分通过支座底部的安装孔传递给悬架固定点，

　　整条传力路径没有突变的截面转折，不会出现局部应力断层。在做结构校核的时候，可以针对整车满载弯曲、紧急制动扭转、对角车轮抬升这几种典型工况做有限元分析，重点观察纵梁缺口边缘、支座开槽根部、卡口圆弧位置的应力分布，对应力偏高的区域可以局部加厚板材，或者在焊缝位置增加加强衬板，兼顾结构强度和整机重量控制。这类框架结构的三维建模完全按照实际焊接装配的逻辑拆分零件，每个部件的分型面都适配钣金冲压、折弯的加工工艺，不需要额外做异形机加工，量产时的制造成本更低，也方便售后维修时单独更换损坏的支座部件，不用整体更换整根纵梁。
