传统变速箱配套支撑顶升工装结构

项目分类:千斤顶 发布时间:2024-10-08 ID:782665
  • 传统变速箱配套支撑顶升工装结构

  该轮盘式顶升支撑件主要面向传统齿轮变速箱装配、检修与工位转运场景,在变速箱拆解线、总成预装台以及重型部件维修工位中承担局部承重、高度微调与对位支撑作用。现场作业时,变速箱壳体往往需要在水平工位上被小幅抬升,以便操作人员调整齿轮啮合位置、拆装底部紧固件,或是在壳体与输送工装之间留出操作间隙;这类支撑件不需要大行程举升,更强调低位承载稳定性、接触面贴合度以及与变速箱周边安装边界的适配性。

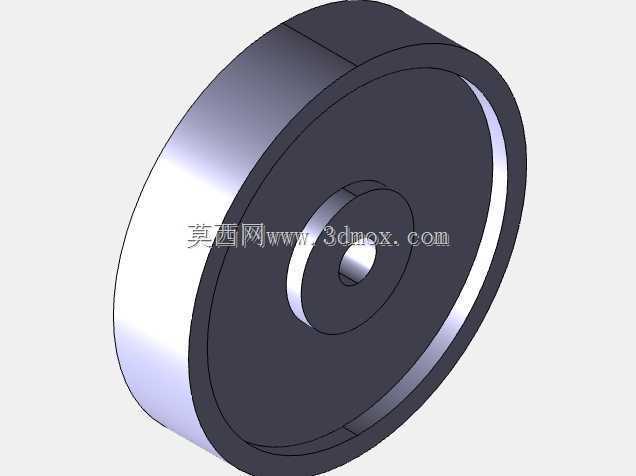

  从结构形态看,整体采用大直径薄轮盘式主体,外侧为连续圆柱承载面,端面形成宽幅环形接触区域,中心设置带通孔的同轴凸台。大直径轮盘能够在承受偏载时降低接触面压,避免薄壳变速箱局部受力产生压痕;中心孔既可以作为定位销轴穿过的基准孔,也可用于穿装锁紧螺栓,将支撑件固定在工位底座或顶升机构端部。环形端面在贴合变速箱壳体支撑面时,接触应力分布更均匀,相比小面积凸点支撑,更适合铸造壳体表面存在轻微平面度误差的工况。

  设计思路上,该结构没有采用复杂多级伸缩形式,而是围绕传统齿轮箱维修中的低位、重载、短行程需求做简化:外圆轮廓保证零件在工装架上滚动或换位时具备顺畅的运动边界,厚实轮缘提供主要抗弯截面,中心凸台则承担定位与扭矩传递功能。建模时需重点控制轮盘两端面的平行度、中心孔与外圆的同轴度,否则支撑件在受载后会出现局部虚接,长期使用还可能导致壳体支撑点受力偏移。对于需要嵌入工装槽的安装场景,外圆直径与轮盘厚度构成最关键的安装边界,设计校核时要确认轮缘外侧与周边夹具、输送辊道之间保留足够间隙,中心凸台高度则要匹配壳体定位沉孔深度,避免凸台顶死而环形端面无法贴合。

  在实际装配逻辑中,该件既可作为变速箱千斤顶端部的承载转盘,也可作为工位支撑滚轮使用:当承担顶升功能时,宽端面贴住壳体下部加强筋区域,中心孔与顶升杆端部定位轴配合,防止举升过程中支撑件滑脱;当作为换位滚轮使用时,外圆柱面接触工装轨道,轮盘侧面通过挡块限制轴向窜动。结构细节上,轮缘与中心凸台之间的环形凹面能够避让壳体表面的凸起螺栓、毛刺与铸造余量,减少支撑面干涉风险。这类看似简单的盘类零件,在维修工装中直接影响作业安全,建模阶段不能只关注外观轮廓,还要结合壳体支撑点位置、顶升杆连接尺寸和现场操作空间,逐一核对承载面宽度、中心孔孔径、凸台外径以及整体厚度之间的匹配关系。
