门体顶升支撑工装结构三维设计

项目分类:千斤顶 发布时间:2024-10-08 ID:782716
  • 门体顶升支撑工装结构三维设计
  • 门体顶升支撑工装结构三维设计
  • 门体顶升支撑工装结构三维设计
  • 门体顶升支撑工装结构三维设计
  • 门体顶升支撑工装结构三维设计
  • 门体顶升支撑工装结构三维设计
  • 门体顶升支撑工装结构三维设计

  这套门体顶升支撑工装主要面向重型门扇安装、检修与姿态调整场景,在厂房大型防护门、仓储隔断门、设备舱密封门的装配现场较为常用。门扇整体重量偏大,常规人工抬升对位不仅劳动强度高,还容易出现门扇磕碰、铰接孔错位的问题,该工装通过斜向布置的承载梯架配合底部顶升执行端,可将门体沿预设轨迹平稳托举,全程保持门体姿态受控,避免安装过程中出现侧向滑移。

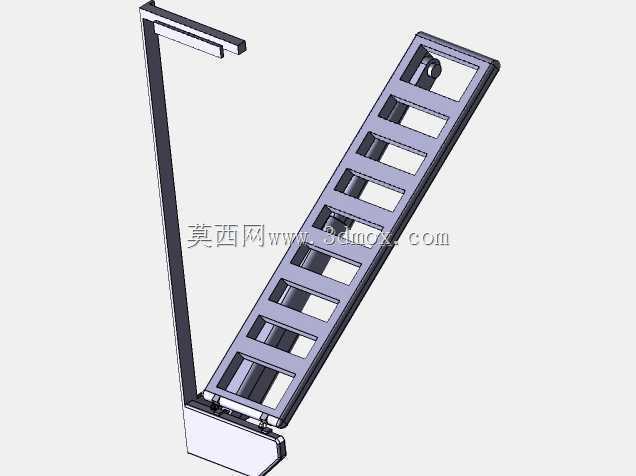

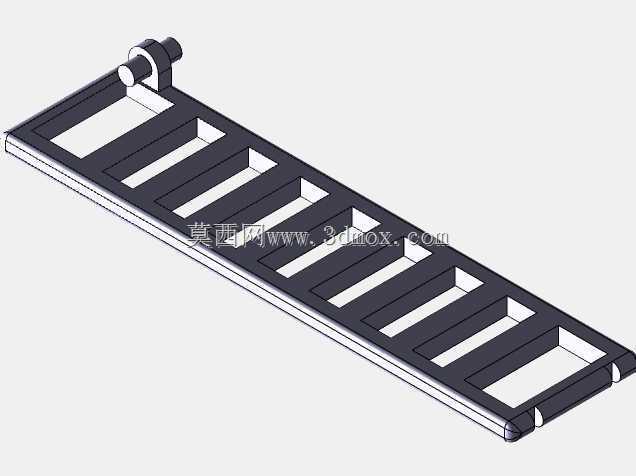

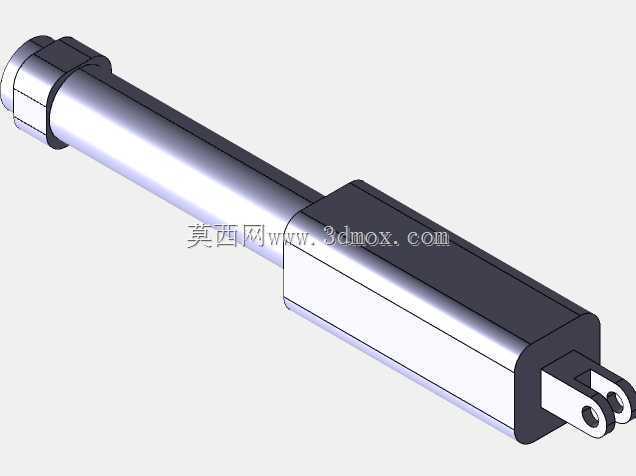

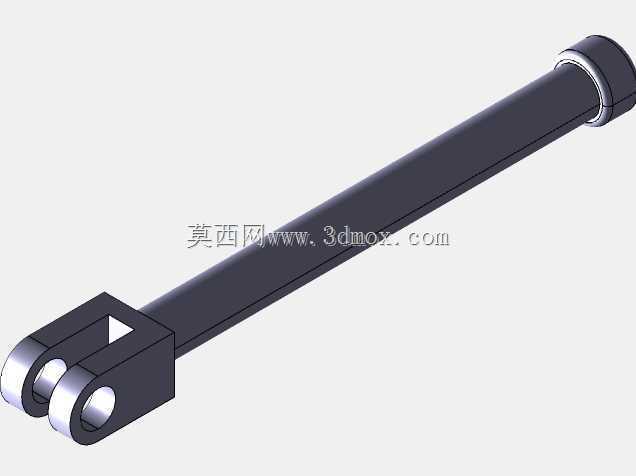

  从结构组成来看,工装主体采用长条形框架式梯架设计,梯架两侧为连续折弯的承重边梁,边梁之间等距布置多组横向镂空隔档,既保证梯架整体抗弯截面模量,又通过镂空结构大幅降低构件自重,方便现场转运移位。梯架顶端设置铰接挂接位,可与门体预设的连接耳板快速销轴对接,铰接位置预留合理间隙,允许托举过程中门体随顶升动作产生小角度转动,抵消装配对位误差。梯架底端与顶升驱动端的安装座相连,安装座两侧设置加强肋板,将顶升力均匀传递至梯架全长,避免局部应力集中造成框架变形。

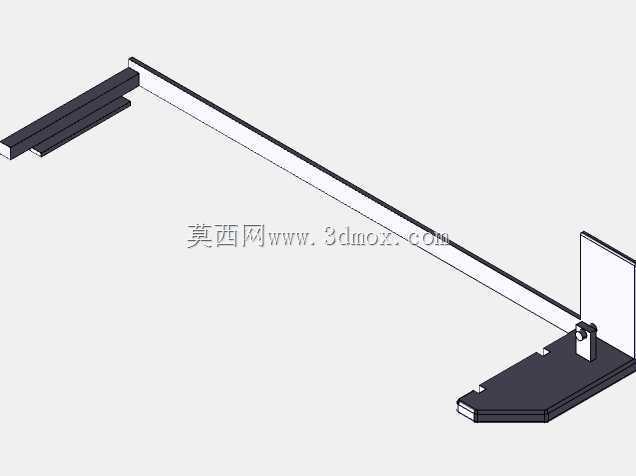

  侧边配套的竖向限位立柱为槽型截面构件,立柱顶端横向伸出限位挡臂,挡臂端部设置耐磨垫块,托举作业时挡臂可贴合门体侧边,约束门体横向窜动,保证顶升轨迹直线度。立柱底部与地面基准面贴合,接触面做加宽处理,降低对地压强,在普通车间水泥地面即可布设,无需额外预埋固定件。

  设计阶段首先根据目标门体的重量、重心位置确定梯架的截面尺寸与隔档间距,通过受力校核保证满载工况下边梁最大挠度控制在允许范围内,隔档的镂空尺寸兼顾操作人员手扶移位的空间需求,同时避免开孔过大削弱框架整体刚度。铰接点的位置经过反复匹配,确保顶升过程中门体的转动角度与门扇合页的开合轨迹重合,不会出现别卡现象。底部安装座的连接孔位采用标准化间距设计,可适配不同行程的顶升驱动部件,更换不同长度梯架即可对应不同高度规格的门体作业。

  安装边界方面,工装布设时需保证竖向立柱与门体侧边预留少量间隙,梯架展开后斜向投影区域无其他设备管线干涉,底部支撑面平整度满足承重要求,各铰接销轴装配后加装开口销防脱,横向隔档的边角全部做钝化处理,避免现场作业剐蹭。整套结构无复杂传动部件,维护点仅集中在各铰接配合面,日常加注润滑脂即可保证动作顺畅,非常适合现场频繁转场使用的装配作业需求。
