家用交流稳压防护装置健康卫士结构

　　这款健康卫士类交流稳压防护装置，主要面向家庭用电、小型办公工位、弱电设备前端以及对电压波动较敏感的电子电器场景。实际使用中，它并不承担大功率工业负载的调压任务，而是布置在插座与终端设备之间，对输入电压进行稳定处理，同时兼顾用电安全提示、浪涌抑制和日常防护。对于冰箱、电视、电脑、路由器、小型医疗护理电器等设备而言，电网短时欠压、过压或尖峰干扰都可能造成重启、误动作甚至内部电源板损伤，这类装置的价值就在于把不稳定的市电整理到设备可接受的范围内。

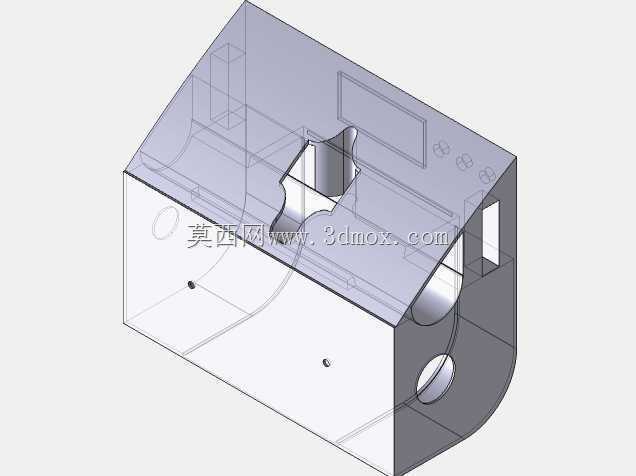

　　从结构设计思路看，模型重点表达的是外置式稳压防护设备的壳体轮廓、面板布局和内部安装边界。外形采用紧凑的台式盒体思路，正面预留状态指示与操作观察区域，侧面和背部考虑通风、进线、出线以及摆放空间。设计时不能只追求外观方正，还要兼顾内部变压器、稳压线路板、开关元件、接线端子和散热空间的排布。变压器类部件通常重量较大，应尽量靠近底部或支撑面布置，以降低整机重心；线路板与功率元件之间需要保留绝缘距离，发热集中区域不能紧贴外壳薄弱部位。

　　安装边界方面，该装置适合水平放置在干燥、通风、便于观察指示灯的位置，背部和侧面不应被柜体、纸箱或杂物完全封死。若嵌入弱电箱或设备柜使用，需要额外核对箱体内部深度、线缆弯曲半径以及散热孔位置；电源线插拔区域要保留操作余量，避免设备贴墙过紧导致插头受力。外壳边角做了简化处理，便于在三维环境中检查干涉，也适合后续拆分成上盖、底壳、面板、按键、铭牌和固定柱等零件。

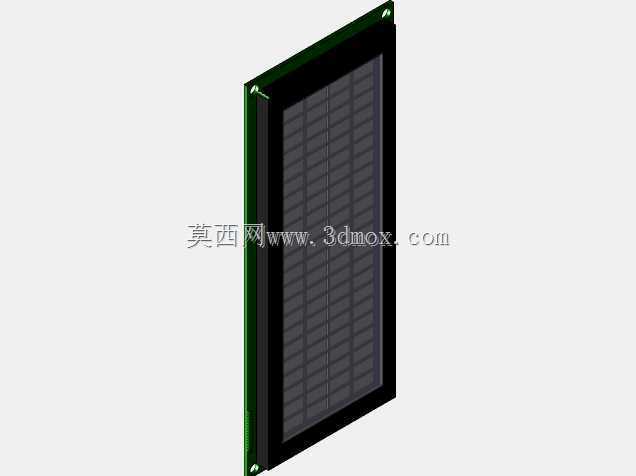

　　在功能特性上，健康卫士的核心不是复杂运动机构，而是电气容纳与人机交互的合理性。面板区域需要让用户快速判断工作状态，壳体需要保护内部稳压元件，底部结构应保证放置稳定，通风结构则服务于长时间带电运行。建模时可围绕壳体壁厚、螺钉柱位置、加强筋走向、PCB固定孔、开关开孔和指示灯透光区进行细化。对于从事电子电工设备结构设计的人来说，这类模型能够帮助检查外观比例、装配顺序、线缆走向以及内部元件与外壳之间的安全间隙，也能作为交流稳压类小型设备方案演示和结构评审的基础参考。
