交流稳压器通风散热外壳端盖结构

　　该端盖属于交流稳压供电设备的外露防护部件，主要承担壳体封挡、内部热量散出、安装定位和外观规整等作用，常见于车间配电旁路、小型生产线供电柜、实验台稳压电源以及对电压波动较敏感的电子设备前端。现场使用时，稳压器长期带载会使线圈、调压机构和功率元件产生温升，端盖不能做成完全封闭平板，因此结构上布置了多组平行通风槽，使冷热空气在机箱内部形成自然对流路径；槽位集中在下部区域，既避开上方铭牌与操作观察区，也能减少异物直接垂落到内部元件上的概率。

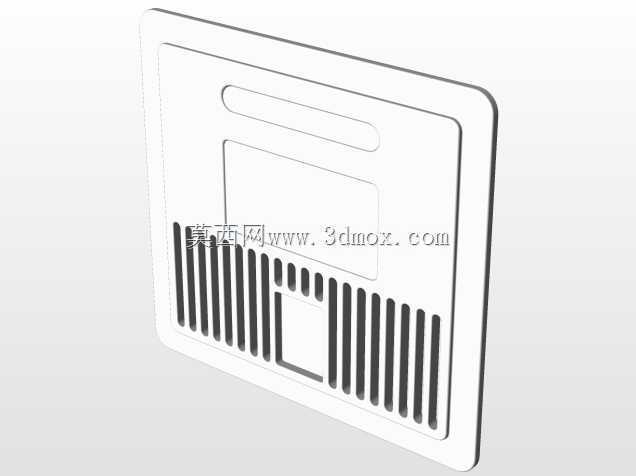

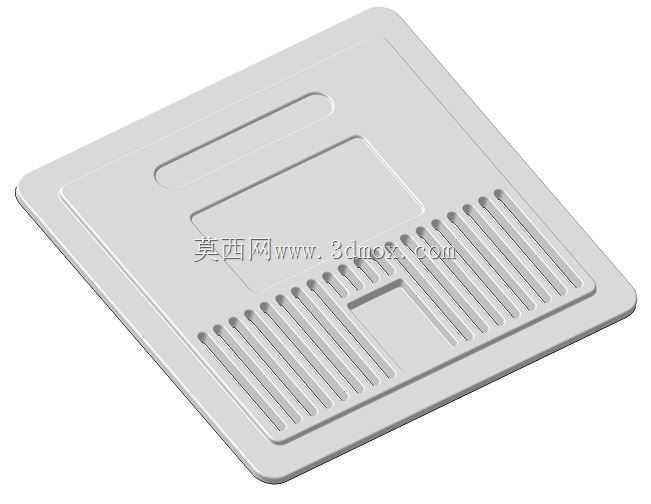

　　从外形看，盖板采用近似方形的薄板轮廓，边缘带有折边和局部加强特征，能够提高钣金件的抗弯刚度。薄板在无加强时容易因搬运、螺钉压紧或温度循环而产生翘曲，设计中通过周边凸缘、面内沉台和长条形凹槽，把大面积平板分割成多个刚性区域。上部的长圆槽形凹陷并非主要通风口，它更像成型加强筋，可抑制板面中部鼓胀，并为铭牌、标识或外观分色提供边界。中部矩形沉台用于形成视觉分区，也可在装配时与内部绝缘隔板、支架或挡风结构保持安全间距。

　　通风栅格采用连续窄缝形式，缝间保留等宽筋条。窄缝方向与板面斜向布置在三维视图中呈现明显透视效果，实际展开时应结合冲压方向确认槽口长度、端部圆角和桥接宽度。筋条不能过窄，否则冲裁后容易变形、锐边明显，后期喷塑或喷涂时也容易积粉；缝宽也不能过大，需兼顾手指触及风险、防虫防屑以及电磁屏蔽要求。对于稳压器这类工频电气设备，端盖通常不承担主绝缘功能，但仍要与带电端子保持足够爬电距离，因此建模时需要把内部器件包络、端子高度和接线弯曲半径一起校核。

　　安装边界方面，盖板外缘折边决定了它与机箱主体的搭接宽度，装配孔位宜沿周边均布，使压紧力靠近边框，避免板面中部被强行拉变形。若采用螺钉固定，孔位周围应留出平整贴合面，螺钉头与通风槽之间保留足够桥接材料；若采用卡扣或折弯插舌，则需在折边高度、回弹量和拆装间隙上预留公差。端盖与底座之间可设置浅止口，止口配合不宜过紧，钣金件喷涂后膜厚会占用间隙，批量生产时若不留余量，容易出现装配干涉或局部顶起。

　　建模思路应优先体现可制造性：先建立基础板材轮廓，再完成折边、沉台、通风槽和圆角过渡。通风槽端部必须保留圆滑过渡，避免应力集中和冲压开裂；深浅成型区域之间坡度要平缓，防止薄板拉延不足。散热设计上，通风面积需要与设备损耗、允许温升和安装环境相匹配，栅格不能只按外观排列。若设备安装在粉尘较多的工位，可在该盖内侧增加滤网槽或挡风导流板，但外部安装尺寸和螺钉孔位应保持兼容。整体结构简洁，适合钣金冲压、折弯和表面喷涂成型，也便于在同系列不同容量稳压器上通过调整槽数、板厚和外形尺寸进行派生设计。
