加农炮机械结构三维设计作品

　　这套加农炮机械结构三维设计，围绕身管压制类火炮的典型机械组成完成全零件建模与装配约束搭建，覆盖炮身、摇架、反后坐装置、上架、下架、大架、驻锄、行走轮系、瞄准机构基座、炮闩组件等核心机械单元，所有配合面、铰接回转副、滑动导向副均按照实装机械逻辑完成约束定义，可直接用于装备结构教学演示、军工机械原理拆解实训、同类型牵引火炮结构参考设计、虚拟仿真场景装备搭建等场景。

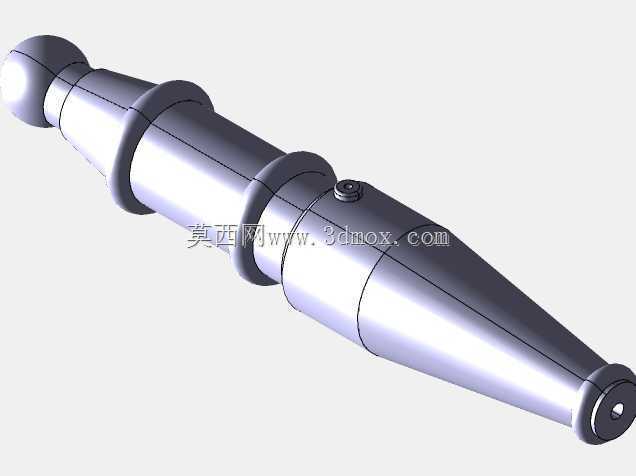

　　从实际功能逻辑来看，加农炮作为低伸弹道身管装备，核心机械需求集中在发射瞬间的后坐能量耗散、行军战斗状态快速转换、全炮射击稳定性支撑、大角度调炮回转精度保障四个维度。建模过程中，身管部分按照阶梯壁厚逻辑完成外形构建，药室、炮尾连接法兰、炮口制退器腔室的结构边界均做了独立特征拆分，摇架与身管的滑动配合面预留了合理导向间隙，反后坐装置的驻退机筒、复进机杆系按照同轴装配关系完成定位，能够直观呈现后坐-复进动作的运动路径。上架与下架之间的回转支撑面做了配合止口特征，方向机、高低机的齿弧、螺杆传动位置保留了完整啮合结构，调炮动作的传动路径可在装配环境中直接做运动模拟。

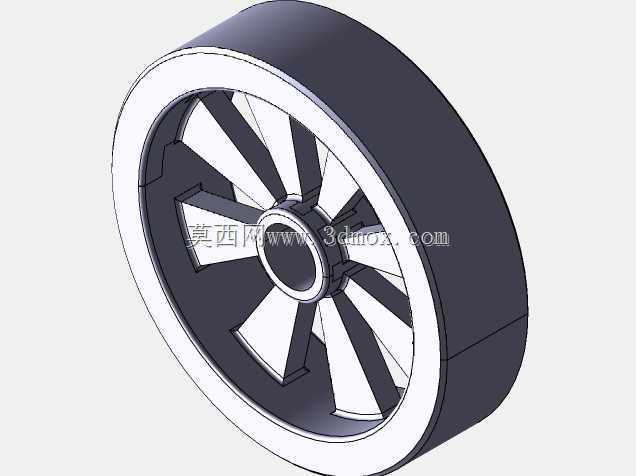

　　牵引行军状态下，两侧大架通过铰接轴与下架连接，展开时大架前端驻锄嵌入土层提供射击后坐抗力，收拢后通过牵引杆连接牵引车辆，行走轮系的缓冲扭杆、轮轴轴承位、轮胎轮廓均按实装比例搭建，安装边界方面，全炮战斗状态展开宽度、大架开架角度、身管高低俯仰范围、行军状态总长度均参照同口径牵引加农炮的通用尺寸比例设定，所有铰接孔位、连接法兰的螺栓孔阵列均按机械制图规范完成圆周阵列，不存在特征缺失。设计过程中特意将炮闩的开闭锁结构、击发机构基座、摇架护板、弹药装填托弹板的附属结构做了细化，既能够满足结构原理展示的精度要求，也可作为机械专业军工装备课程设计的参考载体，帮助从业者理解重型牵引装备中架体刚度匹配、后坐力传递路径、人机操作位布局的工程设计思路，规避结构干涉、运动行程不足、支撑刚度薄弱等常见设计问题。
