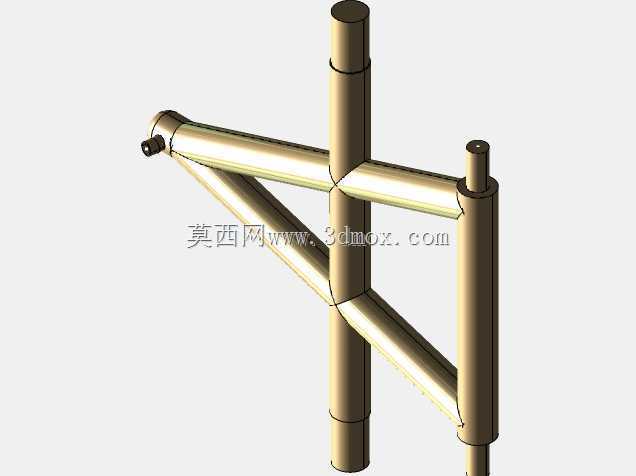

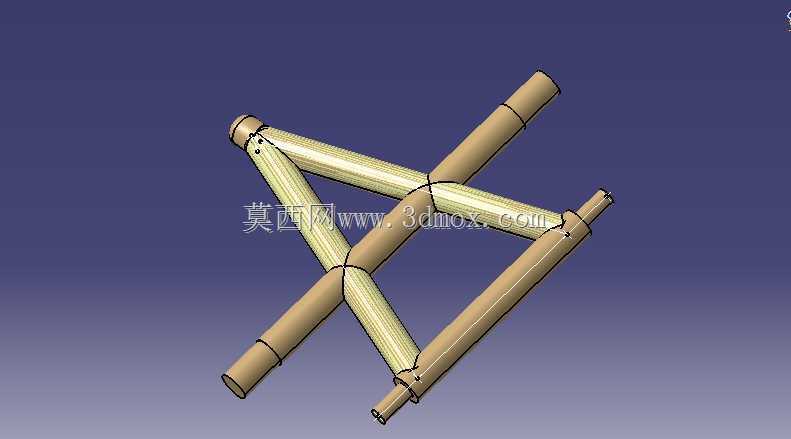

该叉骨构件采用多根圆管杆件交叉铰接的构型,整体呈现两组平行管段通过中部交叉节点组合的空间支撑形态,杆件端部预留铰接安装位,可在多连杆联动机构中承担力传递与姿态约束作用。这类结构常见于可调式支撑工装、折叠展具骨架、轻型机械联动臂以及特种车辆悬挂连杆组中,依靠杆件之间的铰接转动实现整体形态的收展与角度调节,在承受轴向拉压载荷的同时,能够通过节点转动补偿安装对位偏差,避免刚性连接带来的附加弯矩。
从结构设计思路来看,主体杆件选用等径圆管截面,圆管截面在同等耗材重量下具备更优的抗弯截面模量,各个方向的抗弯刚度均匀,适配叉骨工作过程中载荷方向随铰接转动不断变化的受力特性。杆件之间的交叉连接节点采用同轴铰接设计,节点处保留足够的转动间隙,既保证两组管架能够绕交叉轴相对转动,又通过铰接轴的配合长度控制侧向窜动,杆件端部的铰接孔位与端侧定位结构,用于和外部设备的安装支座、联动摆臂进行销轴连接,销轴装配后可通过开口销或者轴用挡圈完成轴向限位,防止运行过程中销轴脱出。
在安装边界层面,该叉骨完全展开时整体呈X形交叉布局,收拢状态下两组管架可转动至近似平行的位置,占用收纳空间大幅缩小,设计时需在铰接转动行程范围内校核所有杆件的运动包络,避免转动过程中管身与相邻设备构件发生运动干涉。杆件的管径、壁厚参数可根据实际承载需求调整,若应用在重载工装场景,可选用无缝钢管并在铰接节点处加装衬套,降低铰接面的磨损速率;若用于轻型展具或民用支撑场景,可选用铝合金管材降低整体自重。铰接节点的配合公差选取过渡间隙配合,既保证转动灵活无卡滞,又避免间隙过大导致整体支撑刚度下降、出现晃动旷量。
实际装配使用时,需保证所有铰接轴的轴线平行度偏差控制在允许范围内,若多组铰接轴出现轴线偏斜,会导致转动过程中卡阻、杆件承受额外扭转载荷,长期运行后易出现铰接孔变形、杆件弯曲失效。该结构的力传递路径清晰,外部载荷通过端部铰接点传入管身,沿杆件轴向传递至中部交叉铰接节点,再分流至另一组管架后传导至对侧安装点,整体受力以二力杆拉压为主,充分发挥管材轴向承载性能优异的特点,相比钣金冲压的叉形构件,管状结构在抗冲击、抗疲劳载荷方面表现更稳定,同时中空结构能够有效降低构件整体重量,适配需要频繁手动调节、反复收展的使用场景。
