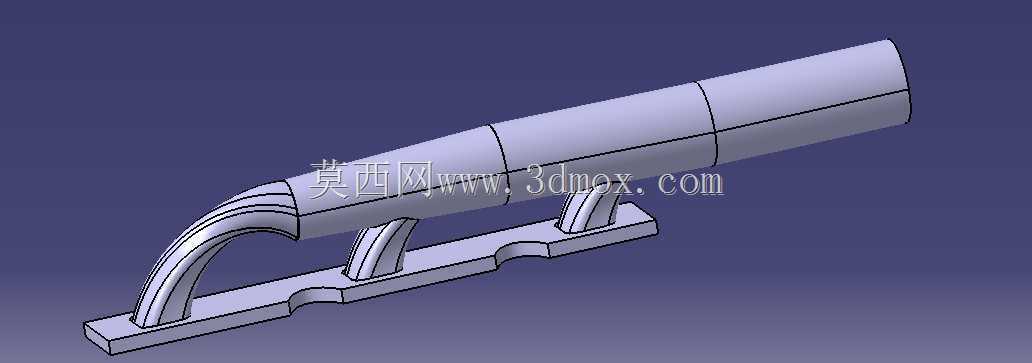

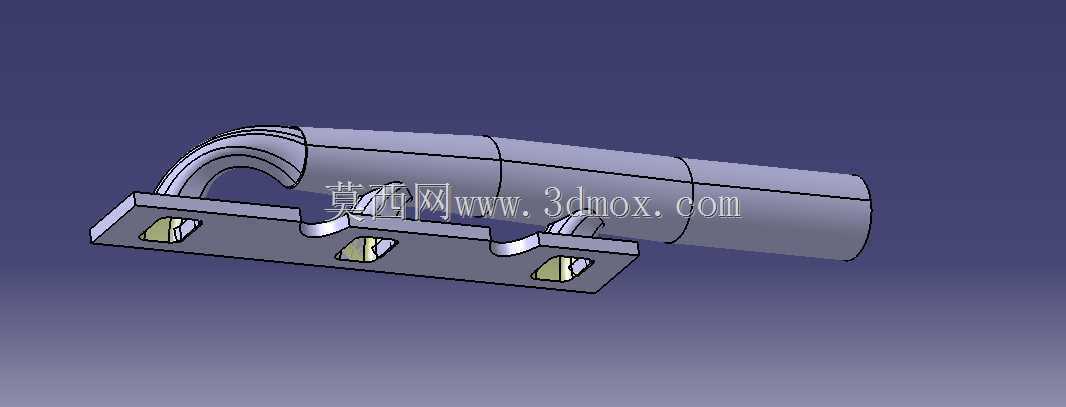

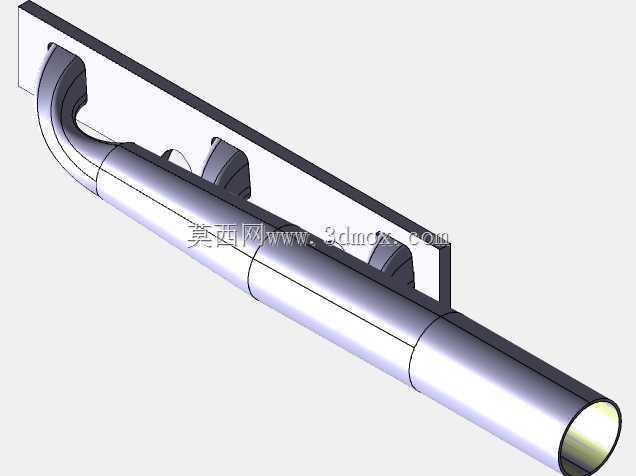

带安装底座的弯管式排气构件三维结构

　　在各类需要介质导流、废气排出的工业设备配套场景中，这类带集成安装底座的弯管式排气构件，是连接设备排气端与外部排放管路的核心衔接部件，常见于小型动力单元、工业换热设备、密闭舱室通风系统的末端排气段，承担着定向导流、降低排气紊流、固定管路走向的实际作用。从结构设计逻辑来看，整个构件没有采用传统排气件常见的法兰拼接式分段结构，而是将弯管段、平直导流段、安装支撑底座做了一体化的结构整合，减少了多段拼接带来的密封点位，从根源上降低了排气过程中出现介质泄漏的风险。弯管段采用大曲率圆弧过渡设计，没有出现直角弯折的结构，这种设计能够有效降低排气介质在管路转向处的阻力损失，避免高速气流在弯折位置形成涡流引发的管路振动，

　　同时也能减少气流携带的杂质在弯折位置的沉积，降低长期使用过程中的管路堵塞概率。平直段采用分段式等径结构设计，每一段的衔接位置都做了平滑过渡处理，内壁没有突兀的台阶结构，能够保证气流在平直段流动时保持稳定的层流状态，减少气流脉动带来的管路共振问题。下方的安装底座采用长条形平板结构，底座上设置了两处与管路一体成型的支撑肋，支撑肋与管路外壁采用大圆角过渡连接，既能够保证支撑结构的连接强度，避免长期受振动影响出现支撑断裂的问题，同时也能减少应力集中点，提升构件整体的抗疲劳性能。底座的安装面做了平面度预留设计，实际安装时可以根据配套设备的安装面平整度，搭配密封垫片实现稳定的面接触固定，底座上预留的安装位可以适配常规的螺栓固定方式，

　　不需要额外制作转接安装板，能够直接固定在设备的壳体或者安装框架上，有效缩减现场安装的调整工作量。从安装边界尺寸来看，整个构件的安装底座长度覆盖了弯管末端到平直段近三分之二的长度范围，支撑点的位置设置避开了管路的振动节点，能够有效抑制管路在排气过程中的振幅，安装时需要预留的横向空间以平直段的外径为基准，两侧留出不小于管路半径的操作空间即可满足安装螺栓的拧紧作业需求，竖直方向的安装高度从底座安装面到平直段顶部的尺寸经过优化，不会占用过多的设备上部空间，适合在安装空间紧凑的小型设备内部布置。设计过程中针对管路的壁厚做了梯度优化，弯管位置因为受气流冲刷的强度更高，壁厚相比平直段做了小幅加厚处理，既能够保证弯管位置的耐磨性能，

　　也不会过度增加整个构件的整体重量，平直段的壁厚在满足结构强度要求的前提下做了减薄处理，兼顾了轻量化与结构可靠性的平衡。支撑肋的厚度与高度经过受力校核，在承受管路自重与常规排气压力带来的载荷时，变形量控制在允许的范围内，不会因为长期受力出现支撑变形导致管路移位的问题。这类排气构件在实际选型应用时，需要匹配设备的排气流量与排气压力参数，对应的管路通径可以根据实际需求做等比例缩放，安装底座的孔位也可以根据配套设备的安装孔距做适应性调整，整个结构的建模过程中所有的过渡圆角、壁厚参数都保留了可编辑的特征，方便后续设计人员根据实际项目需求做参数化修改，不需要重新从零开始构建模型，能够有效缩短配套排气结构的设计周期。在实际生产制造环节，这种一体化结构如果采用铸造工艺生产，可以直接依托模型开模，支撑肋与管路一体成型的结构能够减少后续焊接工序，降低焊接变形带来的尺寸偏差；如果采用钣金焊接工艺制作，模型中预留的拆分参考线也能够方便工艺人员拆分钣金展开料，提升加工的便利性。
