微型回转支承轴承结构三维数模

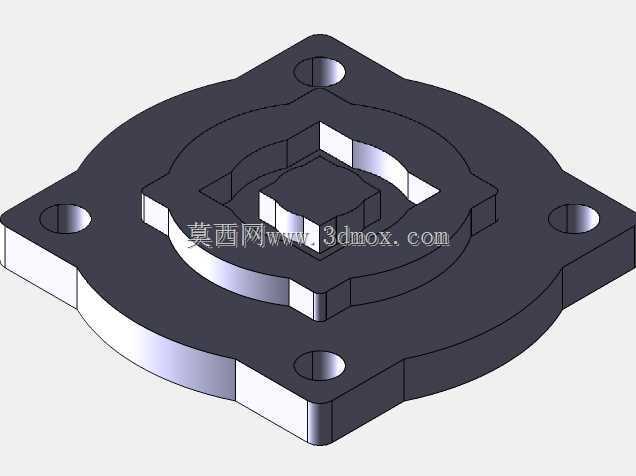

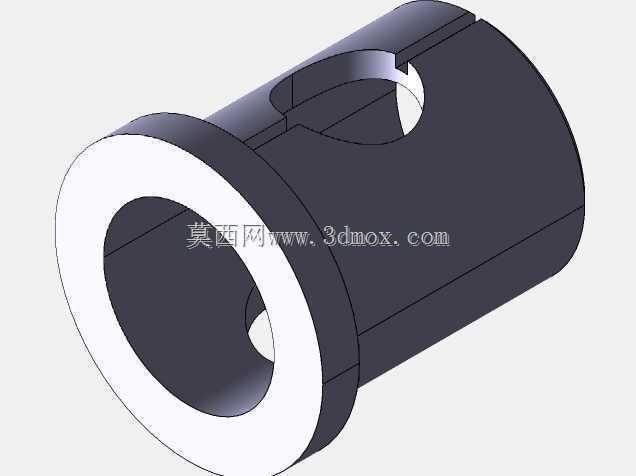

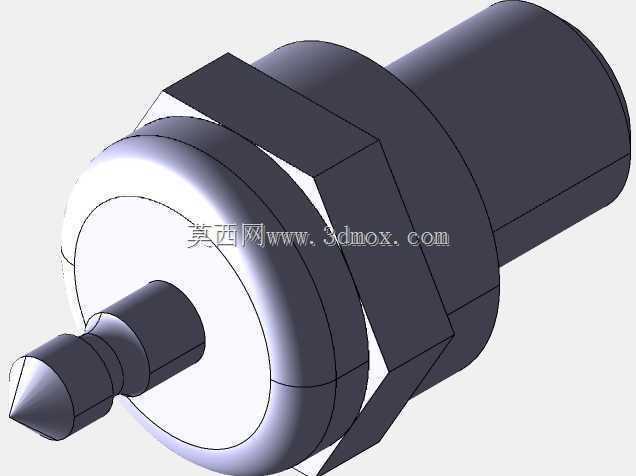

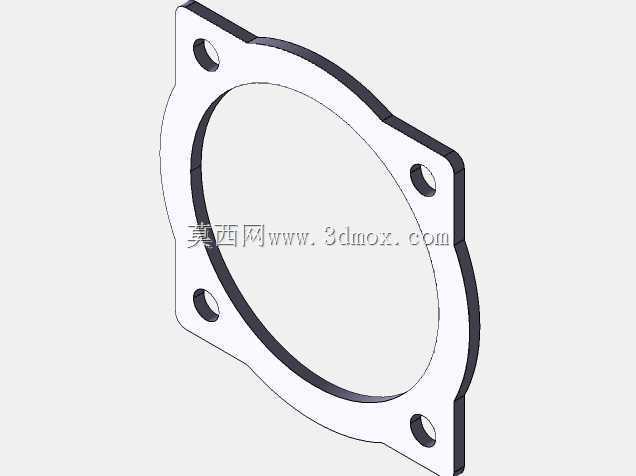

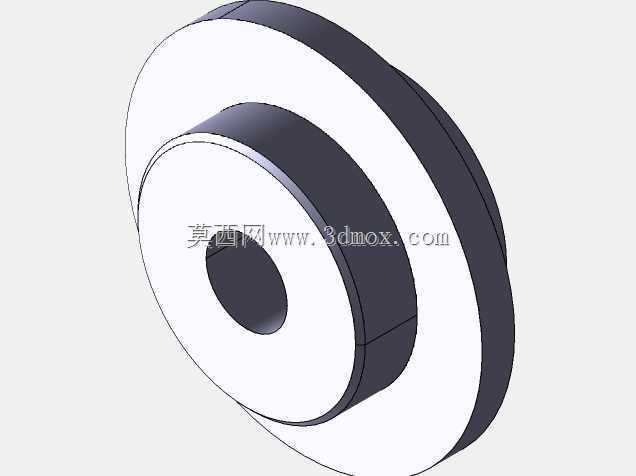

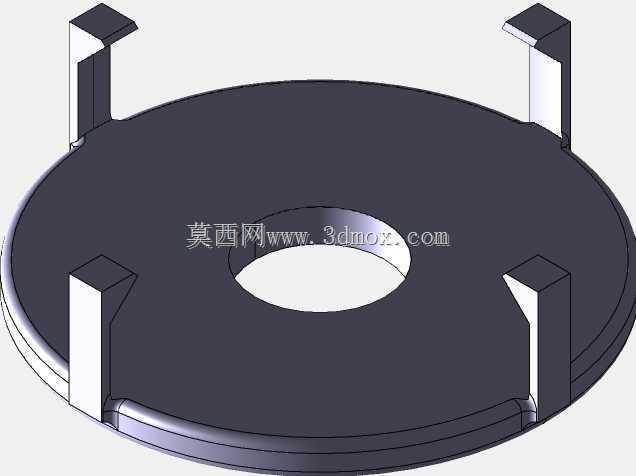

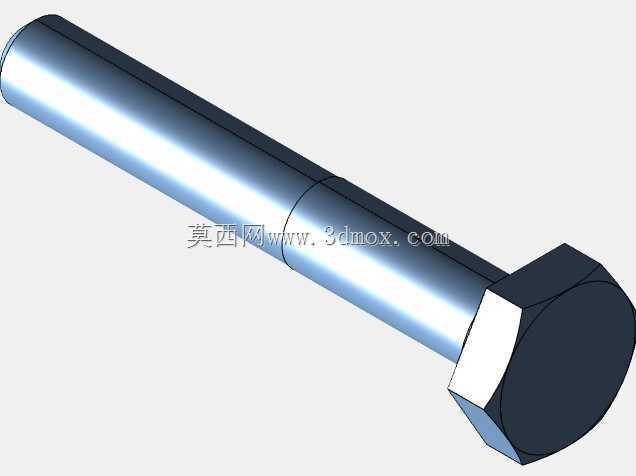

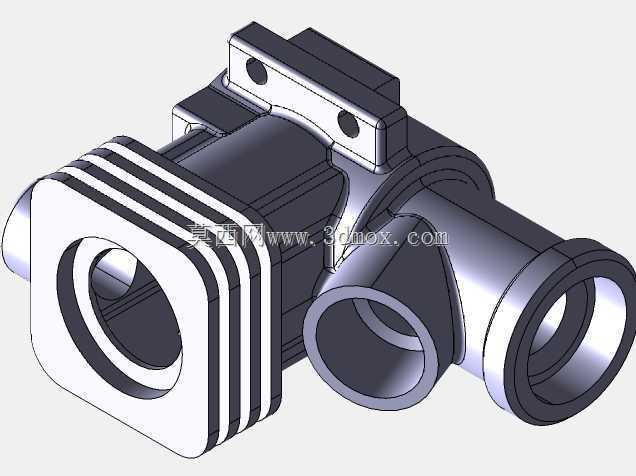

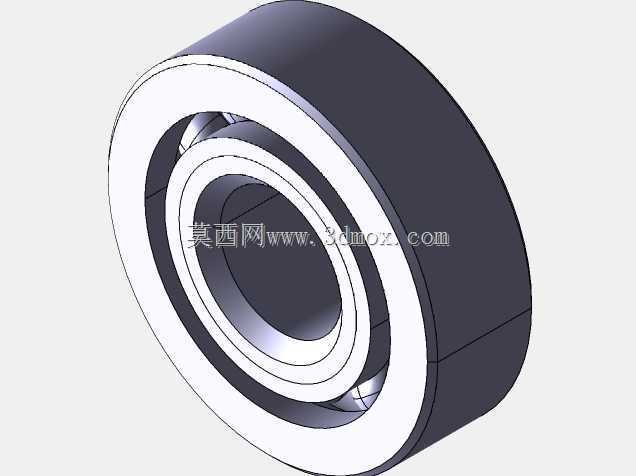

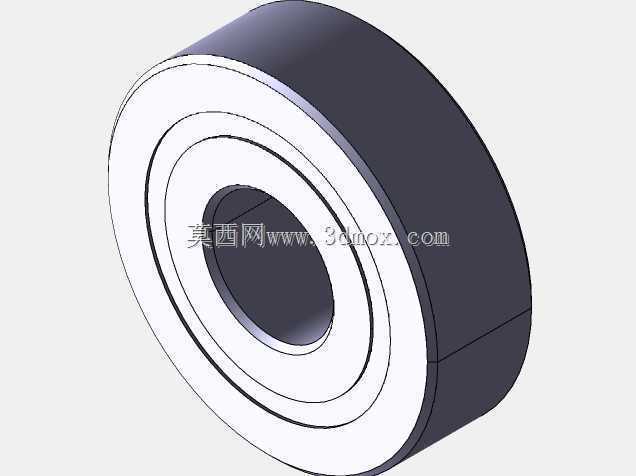

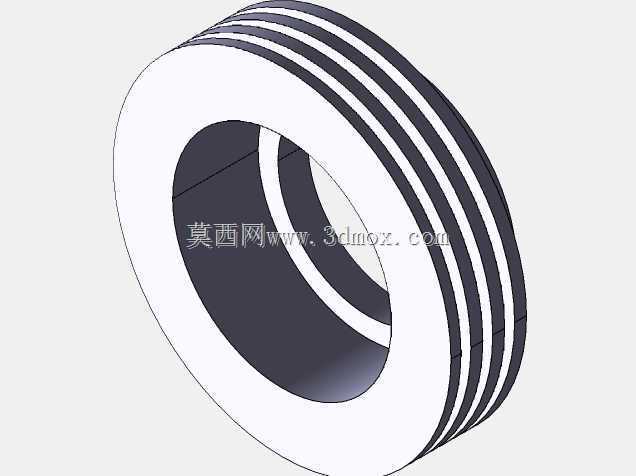

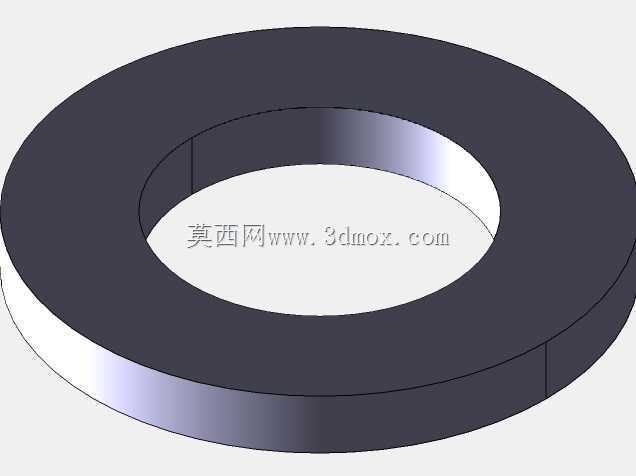

　　该数模表现的是一种小型回转支承类轴承结构，主体由外圈、内圈、滚动体以及保持分隔结构组成，整体呈扁平环形布置。与普通深沟球轴承相比，这类结构更强调轴向、径向和倾覆力矩的复合承载能力，常见于需要低速回转并同时承受多方向载荷的紧凑设备中，例如小型转台、关节支撑、导引机构、变位工作台、轻量化旋转机架以及自动化辅助装置。

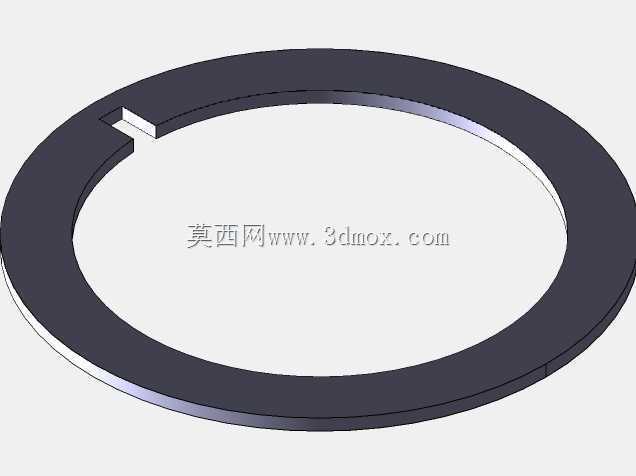

　　从结构形式看，模型将承载滚道布置在内外套圈之间，滚动体沿圆周方向连续分布，使载荷能够通过接触点在套圈间传递。外圈承担外部安装基准和包容作用，内圈提供中心回转界面，滚动体在滚道内滚动以降低相对运动阻力。保持或分隔元件用于约束滚动体间距，避免相邻滚动体直接接触摩擦，同时保证运转过程中滚动体沿圆周均匀分布。对于小尺寸支承而言，滚道曲率、滚动体直径、套圈壁厚和安装孔位之间的协调尤其关键，壁厚过薄会影响刚性，滚道偏移则可能造成接触应力集中。

　　建模时需要重点处理环形零件的同轴关系和滚动体阵列。内外套圈可通过旋转特征生成基本轮廓，再依据滚道截面切除或旋转成型；滚动体按节圆直径进行圆周阵列，阵列数量应结合承载需求、滚动体直径和相邻间隙确定。若用于详细设计，还应补充套圈安装孔、密封槽、润滑孔或挡边结构；若仅用于方案展示，则当前模型能够清楚表达支承原理和主要装配关系。外形边界以圆柱外径、中心孔径和轴向宽度为控制尺寸，安装时需保证配合端面与回转轴线垂直，相邻支撑面应有足够平面度，避免螺栓预紧后套圈产生变形。

　　实际应用中，这类轴承通常不追求高转速，而更关注低速平稳转动、承载冗余和安装空间利用率。选型或改型时，应结合外部载荷方向、螺栓布置、回转角度、润滑维护条件以及相邻零件材料进行校核。三维数模可用于干涉检查、装配演示、支撑框架布局和工程图细化，也可作为教学中讲解滚动接触、套圈配合和回转支承原理的直观对象。
