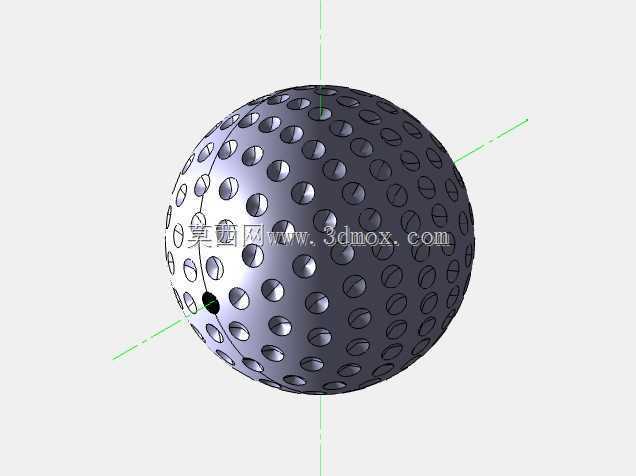

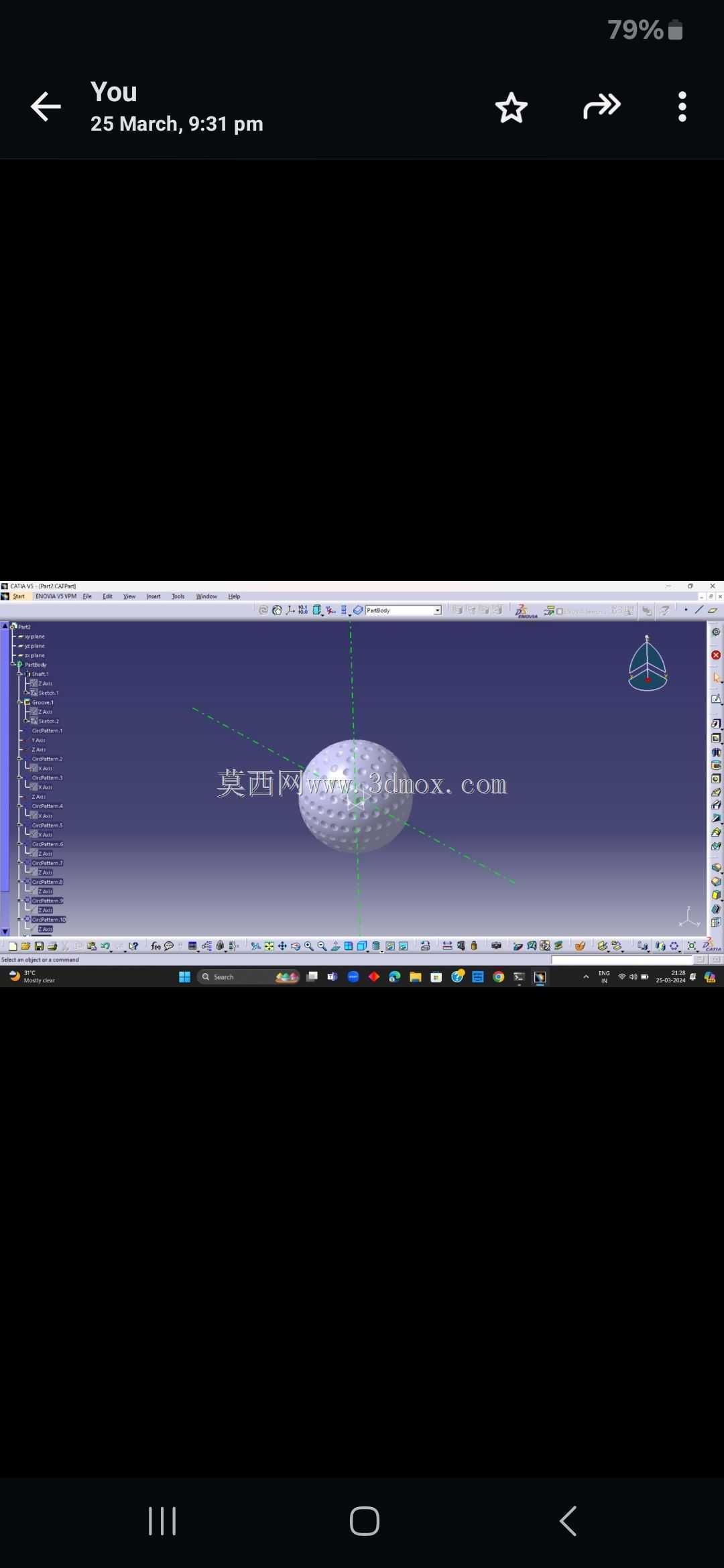

高尔夫球面凹坑结构零件数字化建模

　　高尔夫球这类带规则凹坑的球面零件，建模核心难点不在基础球体成型，而在数百个非均匀分布凹坑的阵列逻辑与曲面连续性控制，日常做曲面结构设计时，这类球面特征排布思路也能迁移到轴承滚珠、球面密封件、球类工装夹具的结构开发中。实际建模过程中，先确定基准球体的公称直径，所有凹坑的深度、开口直径都要以球面法向为基准做定位，不能直接用平面拉伸切除，否则凹坑边缘会出现曲面褶皱，后续导入仿真模块做空气动力学分析时会出现网格畸变。排布凹坑时优先采用球面经纬分区思路，将整个球面划分为6个对称区域，每个区域内的凹坑采用六边形满铺阵列，相邻区域的凹坑错开半个间距，避免两极位置出现特征重叠或者空白带；每一个凹坑都采用旋转切除成型，凹坑底部做微小圆角过渡，

　　既还原真实高尔夫球的空气减阻结构，也避免三维模型出现尖锐边导致3D打印时支撑难以去除。从安装边界来看，该零件作为独立球形构件，整体外轮廓为完整球面，无额外凸起安装结构，若用于球类测试工装，配套夹持夹具的内球面需要预留0.02~0.05mm的配合间隙，凹坑区域不能做硬接触夹持，防止夹伤表面特征。设计过程中要全程检查曲面曲率，凹坑与主球面的交接处要保证G1连续，不能出现曲率突变，否则后续做数控加工编程时，刀具路径会在交接位置产生进给波动，加工出来的球面会出现明显刀纹。这类球面凹坑结构的建模逻辑，还可以复用在雾化喷嘴的球面喷孔排布、万向节球头的储油凹坑设计中，只需要替换凹坑的截面轮廓与排布密度，就能快速衍生出不同功能的球面零件；建模时参数化关联所有凹坑尺寸与球体直径，后续调整球径时所有特征会自动更新，不用重新逐个绘制凹坑草图，大幅提升同系列零件的设计效率。
