交流稳压器内部填塞盒组件结构设计

　　这套填塞盒零件与组件主要服务于交流稳压类电工设备的内部装配环节，属于变压器、稳压柜体内部常见的绝缘填充与限位承托结构。在实际稳压设备运行场景中，铁芯、绕组、调压接线端周边往往存在装配间隙，设备运输、长期带载运行时会产生持续微振动，若没有对应填充限位件，绕组外层绝缘层容易和周边金属支架发生摩擦破损，接线端子的固定位置也可能出现偏移，填塞盒正是为填补这类安装空隙、约束内部器件相对位置而设计的配套构件。

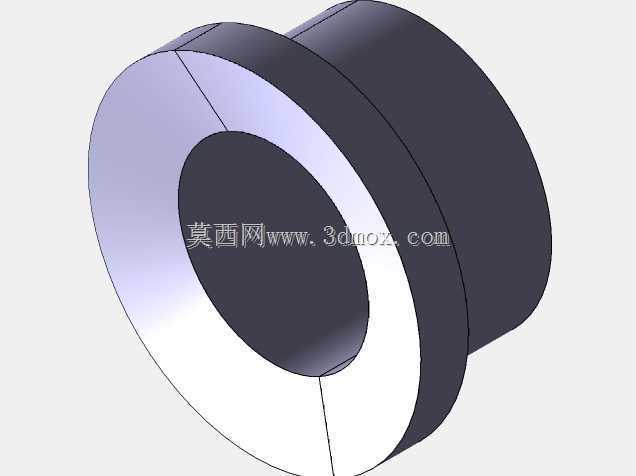

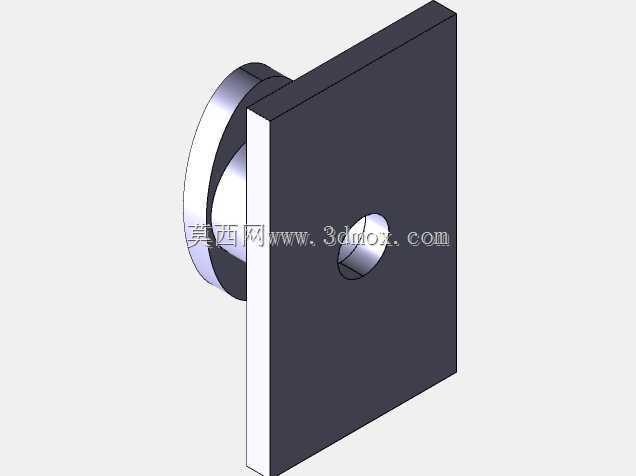

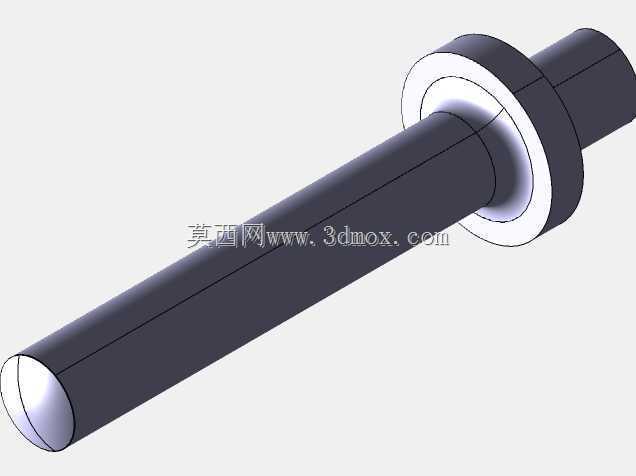

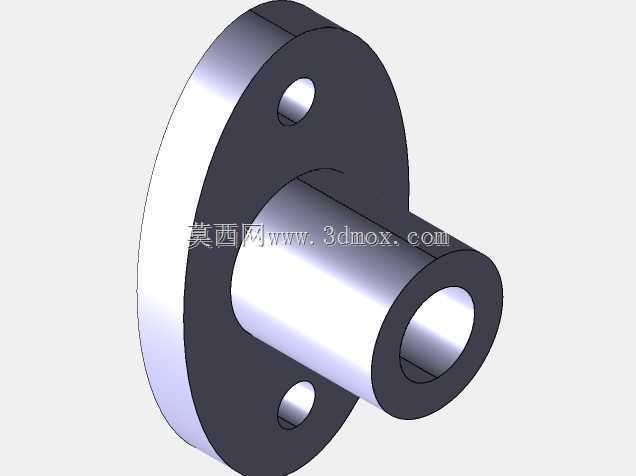

　　从结构设计思路来看，整套组件拆分了盒体基座、侧边压条、端部挡块、定位凸台几个独立零件，每个零件的配合面都预留了均匀的装配公差：盒体基座的内腔轮廓完全贴合对应绕组端部的外形弧度，侧壁开出的浅槽用来嵌入绝缘垫片，避免硬质盒体直接挤压绕组外层的绝缘包覆层；侧边压条上的定位孔和基座凸台采用小间隙间隙配合，装配时不需要额外打胶就能快速对齐，后续设备检修拆解时也可以反复拆装，不会出现一次性填充件碎裂后无法复原的问题。端部挡块的厚度经过匹配计算，刚好卡在绕组和柜体安装板之间的预留空隙里，既不会因为厚度过大强行顶压绕组造成线包形变，也不会因为厚度过薄起不到限位作用，设备整机做颠簸振动测试时，线包的轴向窜动量可以被约束在允许的安全范围内。

　　外形尺寸方面，整套填塞盒的外轮廓完全适配对应规格交流稳压器的柜体内部安装边界：盒体总高度低于绕组顶端到柜体内顶板的安全距离，侧边和相邻的调压电路板、接线排之间保留了足够的电气爬电间隙，不会因为填充件的加入压缩绝缘距离。盒体边角全部做了圆角过渡，没有尖锐毛刺，装配工人在柜内布线操作时不会被边角划伤线缆外皮。零件上预留的几个穿线缺口，刚好可以让绕组的引出线顺槽位走到接线端子处，走线路径规整，不会出现线缆交叉堆叠压在盒体下方的情况。

　　在实际产线装配中，这类填塞盒组件不需要复杂的专用工装，工人按照定位凸台的对位标识就能快速把各零件拼合到位，配合外围的绝缘拉杆、固定压块，就能把整个绕组组件牢牢约束在柜体安装位上。设备长期运行时，盒体本身的绝缘材质还能额外增强绕组端部和周边金属构件之间的绝缘防护等级，即便柜内出现轻微凝露，也能拉长爬电路径，降低端部放电的风险。建模过程中所有配合面的尺寸都和整机柜的安装孔位、线包实测尺寸做了联动匹配，后续如果衍生出不同容量的稳压器型号，只需要调整盒体的内腔深度和侧壁厚度参数，就能快速衍生出同系列不同规格的填塞盒组件，不需要从零重新搭建整套结构。
