剪式液压顶升支撑设备结构设计方案

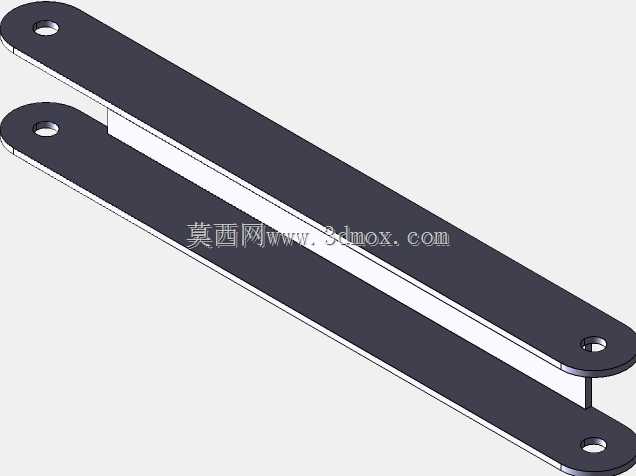

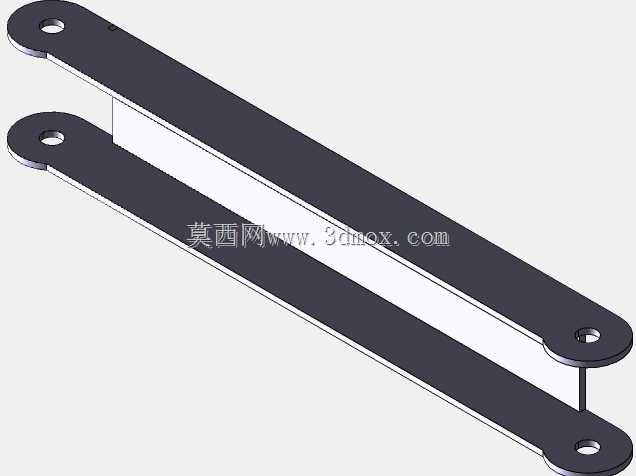

　　在设备检修、重物位移、工装定位等工业现场场景中，剪式顶升结构的应用覆盖了从汽车维保到生产线工装调整的多个环节，这类结构依靠交叉臂的剪叉铰接实现行程放大，相比直顶式液压结构拥有更小的收纳高度，能在低矮空间内完成大行程的顶升作业，适配多数需要低位嵌入的支撑场景。这套剪式顶升结构的核心受力框架采用两组对称布置的交叉剪臂，每组剪臂由两根等长的高强度型钢杆件通过中部铰接轴连接，剪臂的下端分别连接底座的固定铰接座与滑动导轨座，上端则对应连接承载平台的固定铰接座与滑动导轨座，驱动端布置在两组下滑动座之间，通过线性驱动部件推动两个下滑动座沿底座导轨相向移动，带动剪臂夹角变化实现承载平台的垂直升降，

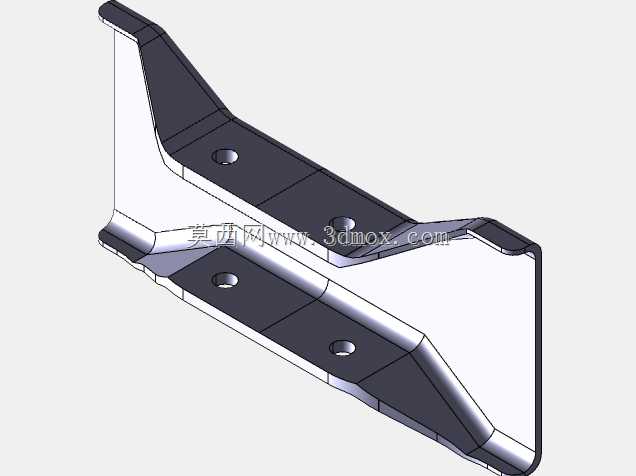

　　这种受力传递路径能将驱动端的水平推力高效转化为垂直方向的顶升力，同时保证升降过程中承载平台始终保持水平状态，不会出现偏载倾斜的问题。从安装边界来看，该结构完全收纳时的整体高度控制在较低区间，能够轻松塞入设备底部、车辆底盘下方等常规顶升工具无法进入的狭窄空间，完全展开后的顶升高度覆盖常规检修作业的支撑需求，底座的长宽尺寸经过受力校核，在额定承载范围内不会出现侧翻风险，底座底部预留了防滑安装孔位，可根据使用场景选择固定在地面工装台或者搭配移动脚轮使用，承载平台的表面设计有防滑纹理与定位槽，可直接放置被支撑工件，也可通过螺栓连接定制化的支撑工装，适配不同形状工件的顶升定位需求。设计过程中对所有铰接点的受力做了有限元校核，

　　铰接轴采用调质处理的合金结构钢，配合自润滑衬套减少长期往复运动的磨损，剪臂的型钢截面经过抗弯模量计算，在额定载荷下的最大挠度控制在允许范围内，不会出现承载后结构变形过大导致的卡滞问题，滑动导轨座与底座导轨之间采用耐磨滑块配合，滑动阻力小且不会在重载下出现爬行现象，驱动部件的安装位置经过优化，既避免了顶升过程中驱动部件与剪臂发生运动干涉，又能最大化利用驱动行程，减少无效的结构空间占用。在实际使用场景中，这类剪式顶升结构既可以单独作为重型工件的临时支撑工具，用于机床加工时的工件辅助垫高、设备安装时的水平度调整，也可以多组同步使用，配合同步驱动系统实现大尺寸重型工件的整体平稳升降，比如大型钣金件的焊接工装升降、生产线设备的整体抬升检修，

　　相比单柱式顶升设备，剪式结构的平台承载面积更大，支撑稳定性更强，不需要额外搭配辅助支撑就能保证作业过程中的结构稳定性。结构的维护点全部做了外露设计，所有铰接点的润滑注油嘴都布置在易操作的位置，日常维护时不需要拆解结构就能完成润滑保养，滑动导轨的表面做了防锈耐磨处理，即使在车间多粉尘、少量油污的环境下也能长期保持顺畅滑动，不会因为杂物嵌入导致运动卡滞，整体结构没有复杂的异形零部件，所有杆件、铰接件、导轨件都可以采用常规机械加工工艺制作，加工成本可控，后期维修更换配件也十分便捷，不需要定制特殊规格的备件。在结构细节处理上，剪臂的所有棱边都做了倒角处理，避免作业过程中划伤操作人员，承载平台的边缘设置了限位挡边，防止工件在升降过程中从平台滑落，底座的两端设计有搬运提手位置，方便单人短距离转移设备，滑动座的两端设置了机械限位块，当升降行程达到上下极限位置时会自动触发硬限位，避免驱动部件超出行程导致结构损坏，同时预留了传感器安装位置，可根据自动化使用需求加装行程开关、位置传感器，接入设备的自动化控制系统实现升降行程的精准控制。
