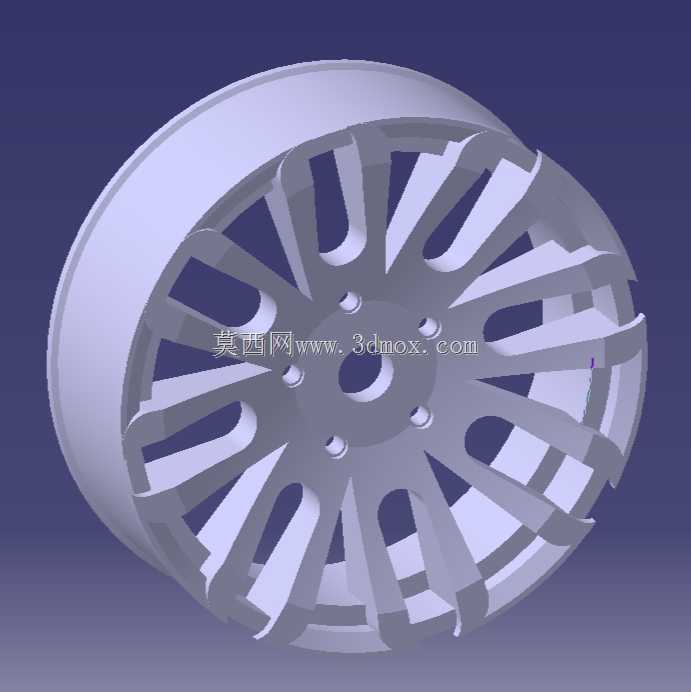

多辐条乘用车铝合金轮毂结构设计

　　这款轮毂采用分叉式多辐条布局，辐条从中心安装盘向外缘轮辋延伸时做双支分叉处理，单根主辐条在径向中段拆分出两支细辐条，分别对接轮辋内侧的不同点位，既让轮辋圆周方向的支撑点数量翻倍，分散路面传递的冲击载荷，也形成了疏密错落的视觉层次。中心安装区域设置五处螺栓过孔，孔位周边做局部凸台加厚，凸台高度略高于辐条基准平面，保证螺栓锁紧时垫圈端面完全贴合，不会出现虚接偏载；中心定位孔与车轴轴头采用间隙配合，装配时轴头台阶面抵住轮毂背面，承担径向定位作用，螺栓只负责提供轴向锁紧力，避免螺栓承受剪切载荷。轮辋部分按照常规乘用车轮胎适配尺寸设计，轮缘处带有凸起的挡边，轮胎充气后胎圈卡在挡边与轮辋槽之间，高速行驶时不会出现脱圈风险；

　　轮辋内侧的气门嘴安装孔预留在辐条间隙对应的位置，安装气门嘴时不会和辐条结构发生干涉，后续充气、胎压检测操作都有足够操作空间。建模过程中所有辐条与轮辋、中心盘的交接位置都做了大圆角过渡，没有尖锐的应力集中棱角，铸造时铝液在模腔里流动顺畅，不会出现冷隔、充型不足的缺陷，后续机加工工序也不需要额外清理尖角毛刺。轮毂背面的制动避让腔深度经过校核，能够容纳常规盘式制动器的制动盘与卡钳，整车转向到极限角度时，轮毂内壁也不会和卡钳、悬架摆臂发生摩擦。辐条表面做了渐变减薄处理，靠近中心盘的位置厚度较大，向外延伸到轮辋处厚度逐步收窄，在保证整体刚性满足整车承载要求的前提下，尽可能降低非簧载质量，提升悬架响应速度。轮辋的圆周圆度、

　　安装面的平面度都在建模阶段做了几何公差约束，后续数控加工完成后，动平衡测试的剩余不平衡量可以控制在较低水平，车辆高速行驶时不会出现方向盘抖动的问题。这款结构既适配家用轿车的改装替换场景，也可以作为同平台车型原厂轮毂的开发参考，所有安装接口尺寸都遵循通用乘用车轮毂的装配规范，不需要改动车辆原有桥体、制动部件即可直接适配。
