轻型拖挂房车舱体轻量化结构设计

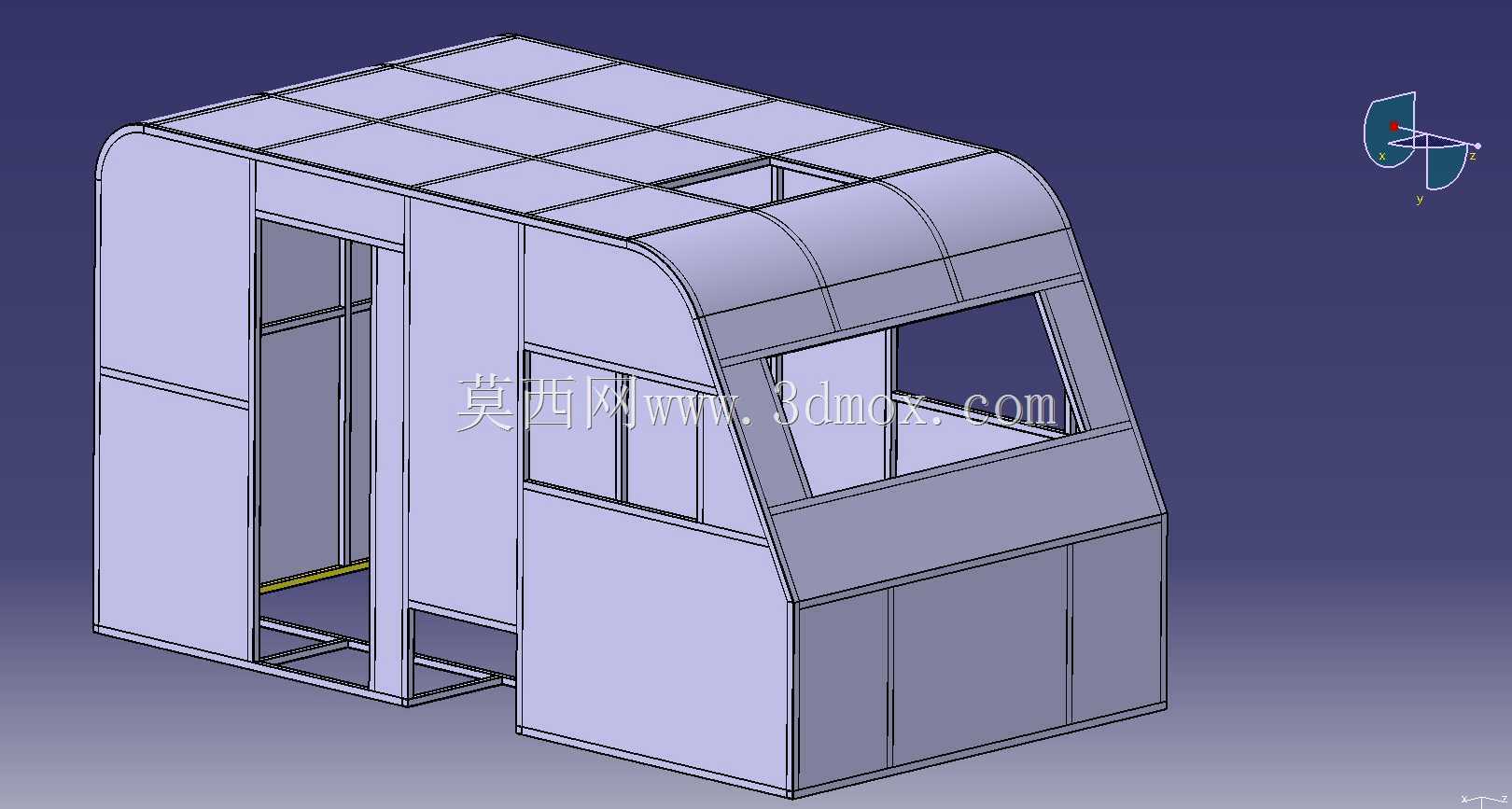

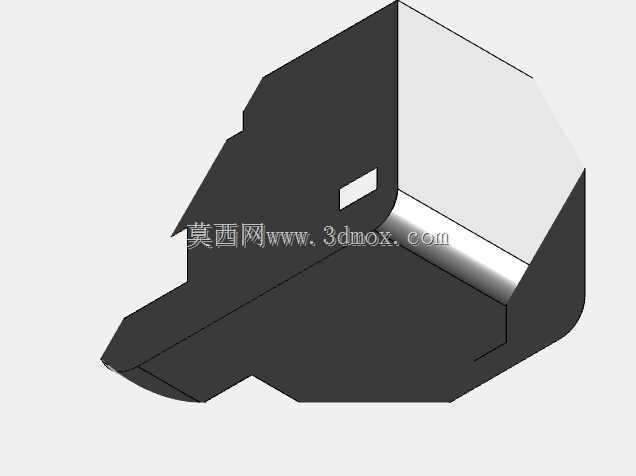

　　这套三维结构围绕750公斤级轻型拖挂旅居车的舱体展开，整体外廓控制在1984毫米宽、1982毫米高、3626毫米长的边界内，适配普通家用乘用车拖挂的法规与使用场景。建模阶段先把舱体拆成前围流线造型段、侧围开门段、后围封闭段和顶部承载面，各曲面在装配环境中连续搭接，避免后期骨架与外蒙皮对位时出现干涉。

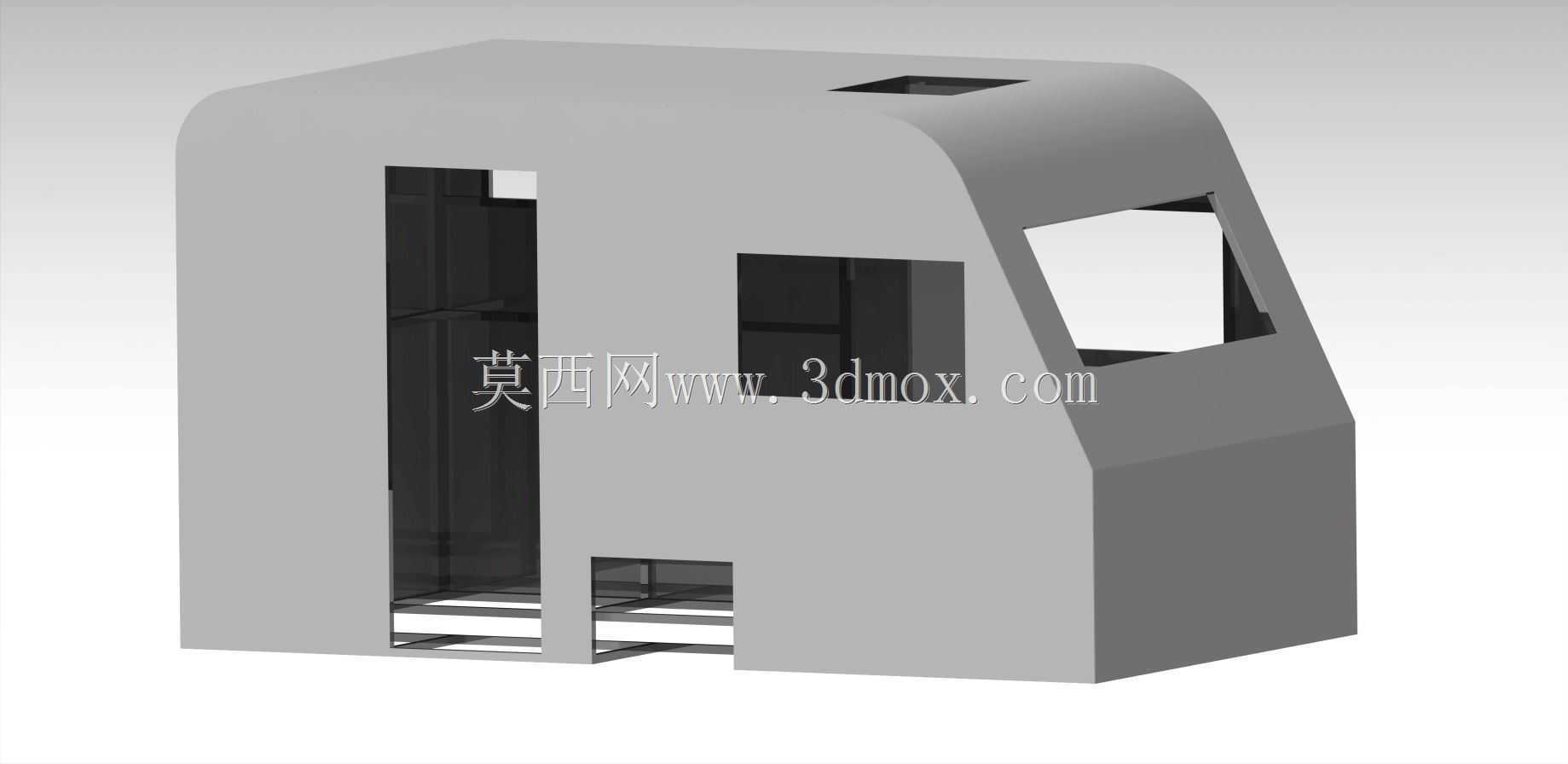

　　从实际用途看，该舱体承担旅居空间围护、门窗安装、家具固定和行驶载荷传递四类功能。前部斜向风挡区域预留大面积窗框开口，侧围设置乘客门与侧窗，下部留出底盘纵梁连接和踏步安装空间；顶部开设天窗或设备检修口，便于通风、采光以及顶置空调、太阳能板等附件布置。开口周边在模型中均保留加强边界，方便后续预埋木方、铝衬板或焊接加强件。

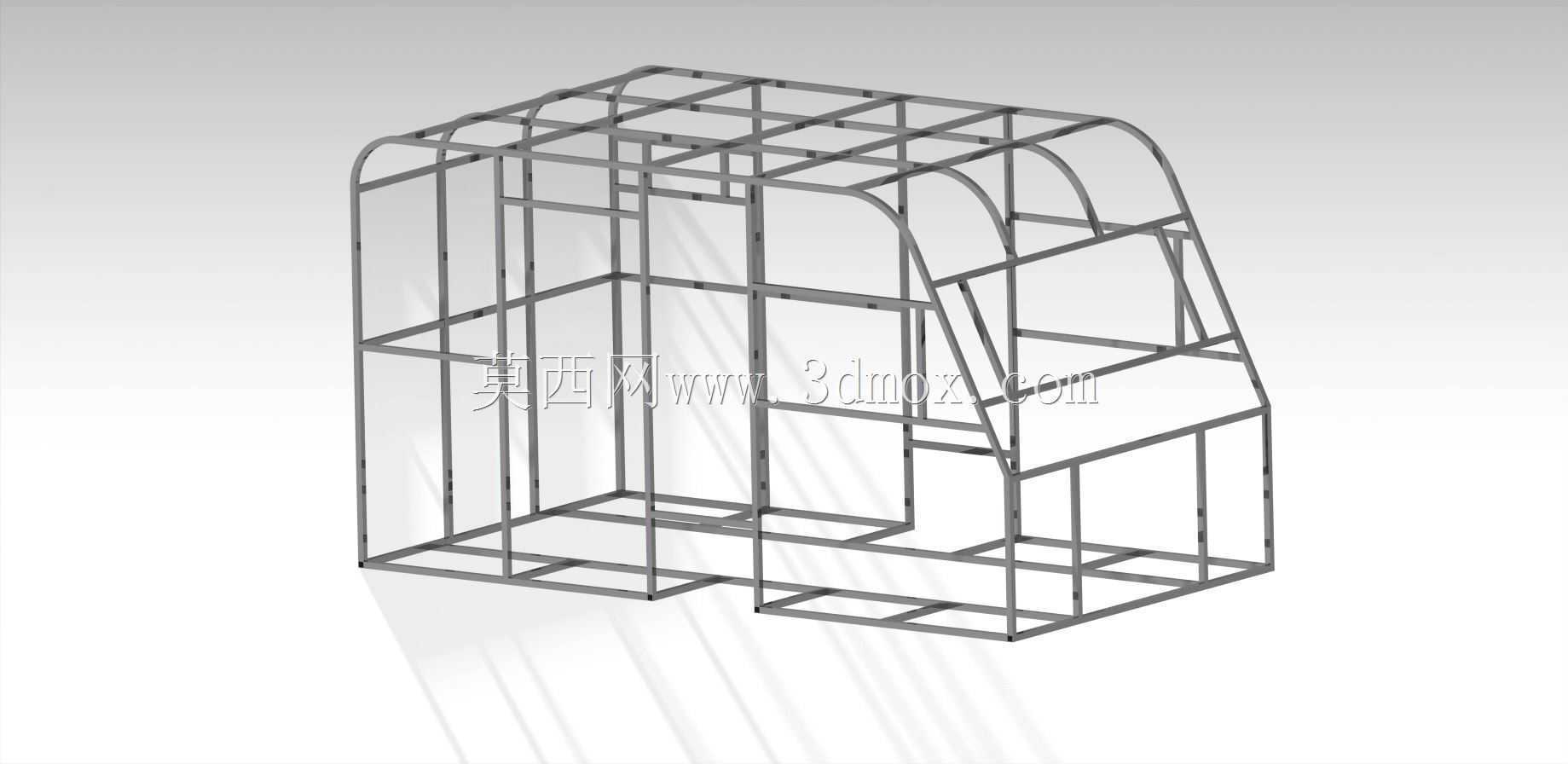

　　设计思路上，轻量化是核心约束。整备质量受限意味着不能简单堆砌厚板，因此壳体采用“外轮廓曲面+内部骨架+局部加强”的方式组织：门洞、窗洞、门框立柱和底部牵引受力区作为重点加强位置，大面积墙板则维持较薄的复合夹芯结构思路。底部框架预留横梁间距，可与拖挂车底盘的纵梁、悬架固定点和支撑腿位置对应；地板下方留出管线、水箱和蓄电池的安装高度，防止满载后出现离地间隙不足。

　　工程校核时需要重点关注几处边界。其一，前围斜面与顶部平面过渡圆角影响风阻和蒙皮成型，曲面不能出现急剧折角；其二，侧门开口切断了侧围传力路径，门框立柱需贯通至底架，并在门楣位置形成封闭梁；其三，前窗、侧窗和顶窗开口会降低壳体扭转刚度，窗洞四角应避免尖角，减少复合材料或焊接板件的应力集中；其四，舱体与底盘连接孔位要结合牵引架中心线、轴荷分配和轮罩位置统一确定，不能只按外观摆放。

　　在装配层面，模型可直接用于检查家具模块与车身开口的关系。床铺、橱柜、座椅和餐桌的固定点应落在内部骨架或预埋板上，而不是仅固定在外蒙皮；冰箱、燃气柜、清水箱和灰水箱等重件尽量低位布置，并靠近车轴区域，以改善拖挂行驶时的稳定性。线束、水管和通风管道沿墙板夹层或顶部走线，需要在骨架建模时预留穿孔，避免后期现场切割削弱结构。

　　外形尺寸方面，近两米的宽度使内部能够布置单侧家具与通道，3.6米左右的长度则适合紧凑双人旅居；高度控制在两米以内，有利于降低重心和风阻。前高后低、前脸收窄的造型不仅形成识别度，也为拖挂行驶时的气流导向提供基础。实际制造中，外板可依据该数模展开或制作模具，内部骨架可按截面尺寸下料，门窗、遮阳篷、踏步、拖挂连接机构等附件也能以装配坐标进行选型和干涉检查。

　　整体来看，该结构不是单一外观件，而是轻型旅居挂车的舱体基础数模。它把造型曲面、开口位置、底盘连接、家具固定和设备安装空间整合在同一框架内，适合在方案评审、结构细化、复合材料成型和改装件匹配阶段继续深化。
