交流稳压器配套活塞筒体结构设计

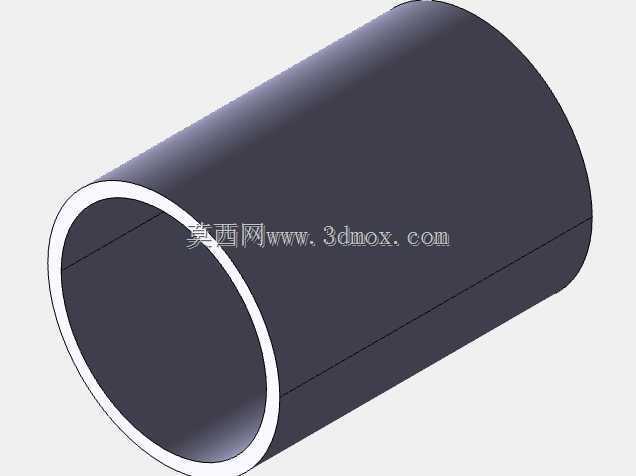

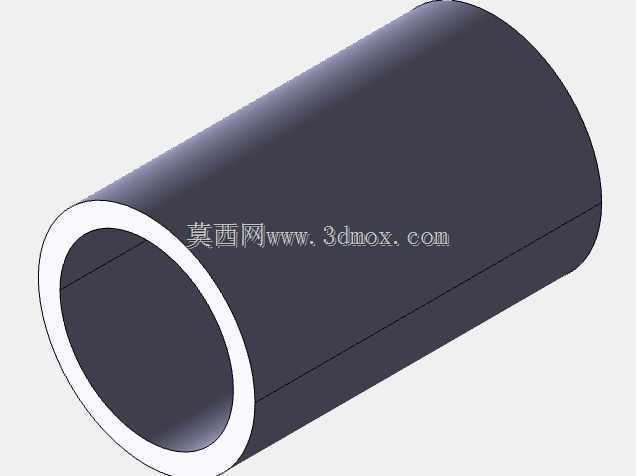

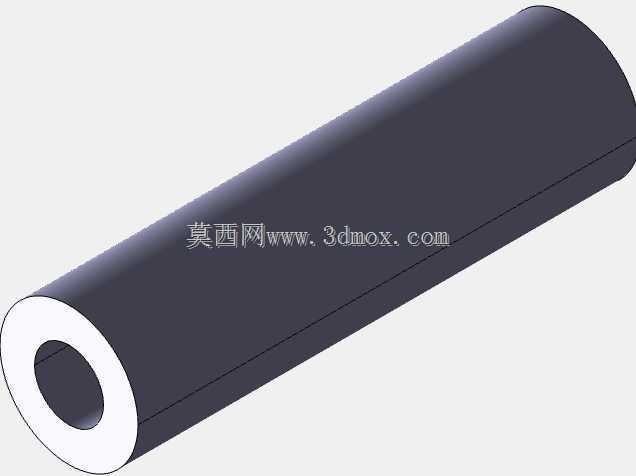

　　该零件为交流稳压设备内部配套的活塞式筒体构件，整体采用等壁厚空心圆柱构型，在稳压调节机构中承担轴向滑动导向、腔室容积分隔与压力传导的作用。设备运行过程中，筒体内外圆柱面分别与密封组件、导向套形成配合，沿轴向做往复直线运动，通过改变封闭腔室的有效容积来平衡调压过程中的瞬时压力波动，避免铁芯、绕组周边的弹性补偿机构出现卡滞或冲击。从结构布局来看，零件没有额外设置凸缘、径向孔或异形卡槽，外圆保持连续完整的圆柱面，这种设计首先是为了保证长行程滑动时接触应力均匀分布，减少局部偏磨；其次光滑的外壁能够让密封圈在整个行程范围内保持恒定的压缩量，降低往复运动带来的摩擦损耗。内孔采用贯通式空心设计，一方面可以减轻运动件自身质量，

　　降低调压动作的惯性负载，让压力反馈动作更灵敏；另一方面中空内腔可容纳联动的推杆、复位弹簧等组件，充分利用轴向空间，缩小整套稳压执行机构的径向尺寸。建模时先以回转轴线为基准构建主体轮廓，通过拉伸切除生成贯通内孔，壁厚沿整个轴向保持一致，两端口边缘做细微的圆角过渡，避免装配时刮伤密封圈唇口，也消除端口处的应力集中。外形边界完全由同轴的内外圆柱面约束，外径尺寸需要和导向套的内孔形成间隙配合，预留热膨胀与润滑膜的空间，内径则根据内部穿过的杆件、弹簧外径确定，保证内部件安装后不与筒壁发生运动干涉。轴向长度要覆盖活塞的最大工作行程，同时预留两端的极限位置余量，防止运动到行程端点时筒体脱出导向区域。在实际选型与装配场景中，

　　这类筒体零件常用于调压补偿单元的滑动副位置，加工时外圆的圆柱度、内外圆的同轴度直接影响滑动阻力的一致性，如果同轴度偏差过大，往复过程中会出现单侧压紧、密封件偏磨的问题，长期运行后容易出现腔室泄压、稳压精度下降的情况。设计阶段还需要兼顾零件的材料刚性与表面粗糙度，外壁配合面需要达到较低的粗糙度值，保证密封件贴合紧密，同时控制摩擦阻力在合理区间；筒体自身的径向刚性要足够承受内外侧的压力差，避免受压后出现圆度变形，卡滞在导向套内部。该三维结构完整还原了零件的回转特征与壁厚分布，可直接用于干涉检查、行程模拟以及装配工艺校核，帮助设计人员确认相邻的端盖、密封座、联动杆件之间的空间位置关系，在样机加工前排查轴向尺寸链的匹配问题。
