交流稳压电源钣金承载机架结构

　　这套机架结构面向车间配电、老旧产线电压波动治理以及中小型实验台供电改造场景，主要承担交流稳压单元的内部承载、外部防护与安装定位作用。现场使用中，稳压核心的绕组、调压执行件、采样控制板与接线端子都要固定在框架内部，机架不能只做外形包覆，还要兼顾检修时的部件抽拉空间、运行时的通风路径以及运输吊装过程中的抗变形能力。

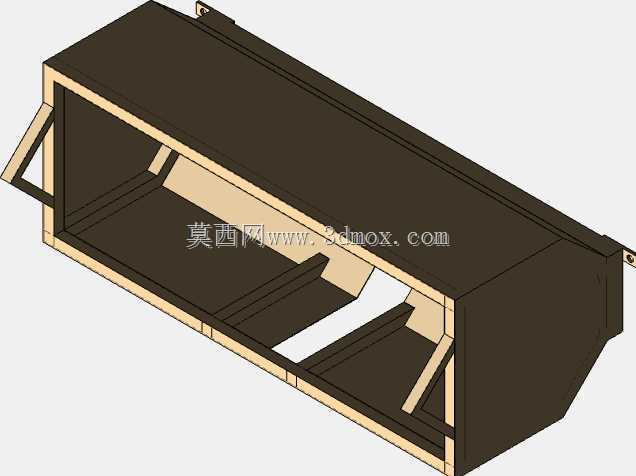

　　从结构布置来看，整体采用长条形卧式框架，外侧由连续钣金围板形成防护面，内部用多道横向隔板和斜向加强筋分隔出不同功能仓段。靠近接线侧的仓段预留了较宽的操作空间，方便现场压接电缆、布置端子排和走线槽；中部仓段用于承托重量较大的调压与稳压核心部件，底部支撑梁沿整机长度方向贯通，避免大重量部件集中在单块薄板上造成局部下挠；端部斜向支撑件把侧板和底梁连成三角受力结构，搬运时即使受到侧向挤压，框架也不容易出现平行四边形失稳。

　　设计思路上没有采用复杂的一体折弯大件，而是把围板、底梁、内部分隔筋拆成若干规则钣金件，各件之间通过折边贴合后锁固或焊接，既降低了大板折弯的设备门槛，也方便后期针对不同容量稳压单元调整仓段长度。侧板外侧预留的折边耳板可作为整机入柜或靠墙安装的连接位，底框平直边能够直接落在设备基础槽钢或者配套支架上，不需要额外制作复杂转接底座。

　　安装边界方面，机架长度方向要给前后接线和门板开合留出操作距离，宽度方向需保证两侧通风间隙，避免侧板紧贴墙面堵塞散热通道；高度方向的内部净空要同时满足元件安装高度、上层走线弧度和底部绝缘垫块厚度。框架上的多处开孔与缺口对应电缆引入、部件固定和通风位置，现场装配时可先把内部重型元件固定在底梁对应点位，再依次安装分隔板、外侧围板和端部封板，装配顺序符合重型电气设备先重后轻、先内后外的作业逻辑。对于需要搬迁复用的场合，外围护板可拆卸的结构也便于单独更换磕碰变形的板件，不必整体报废承载框架。
