方形按键开关结构三维设计作品

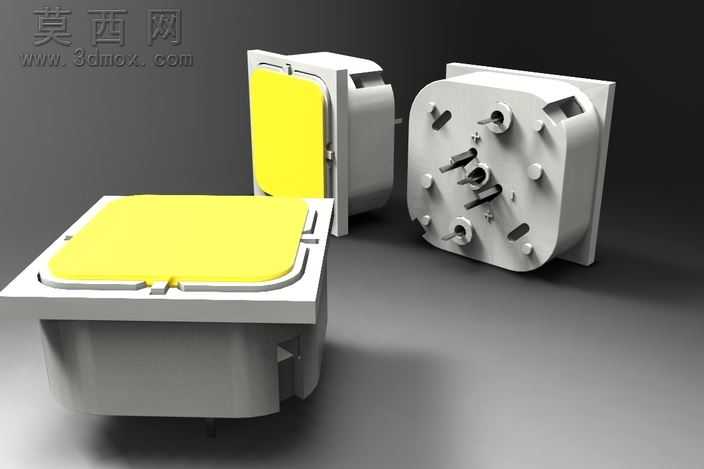

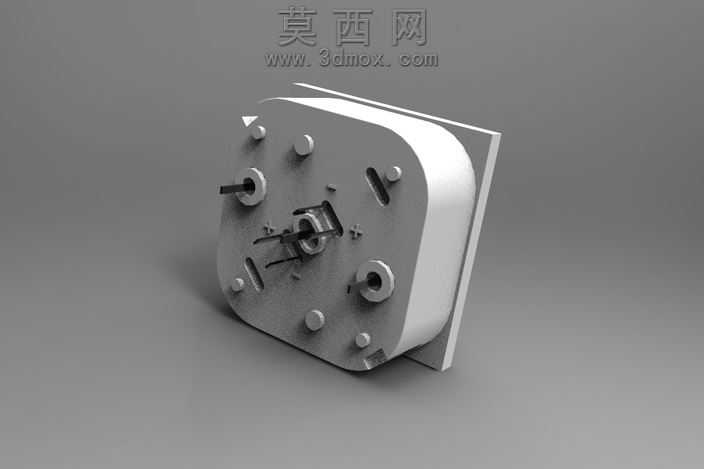

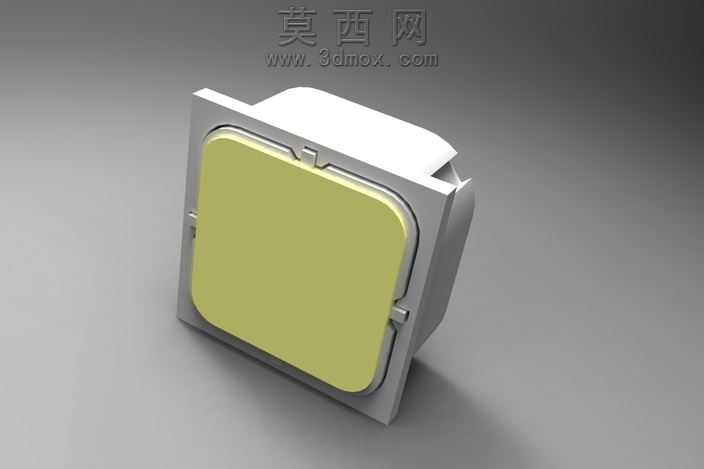

本作品为方形键盘按键的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以按键的按压操作逻辑为核心设计思路，先绘制按键帽的方形轮廓草图，通过拉伸、圆角特征打造出顶部带微弧过渡的按压接触面，边缘做阶梯式卡扣结构设计，保证按键帽与底座装配后不会出现松脱移位的问题。底座部分采用方形带安装法兰的结构设计，法兰边缘预留安装定位槽与卡扣位，可直接适配键盘面板的安装孔位实现快速装配。内部结构还原了按键的导向柱、复位卡扣、接触触发位的细节，导向柱做了拔模斜度处理，保证按压过程中行程顺畅无卡滞，接触触发位的凸点结构精准对应导通触发的行程位置，还原真实按键的按压触发逻辑。材质与渲染阶段，按键帽部分采用亮面浅黄色哑光塑料材质，调整材质的粗糙度与反光度模拟常用键盘按键的亲肤磨砂触感，底座部分采用浅灰色硬质工程塑料材质，添加细微的塑料颗粒纹理提升真实感，场景内搭建了三视角展示布局，分别呈现按键装配完成的正面外观、按键帽与底座拆分的侧面视角、底座内部的结构细节，打光采用柔和的工作室三点布光，主光从斜上方打亮按键帽的黄色顶面突出视觉重点，辅光补亮底座内部的结构细节避免暗部死黑，轮廓光勾勒零件边缘提升立体感，阴影做柔化处理让整体渲染效果干净清晰，完整呈现该按键的外观造型与内部装配结构。设计过程中重点考量了按键的装配合理性与按压操作的人机体验，按键帽的顶面尺寸适配手指指腹的按压接触面积，边缘圆角避免按压时的硌手感，内部的卡扣结构无需额外螺丝即可实现上下壳体的扣合固定，方便生产组装与后期维护拆卸，整体结构紧凑，安装法兰的定位结构可保证多个按键并排装配时的间距统一，适配标准键盘的按键排布要求。
