离心式电机风机结构三维设计作品

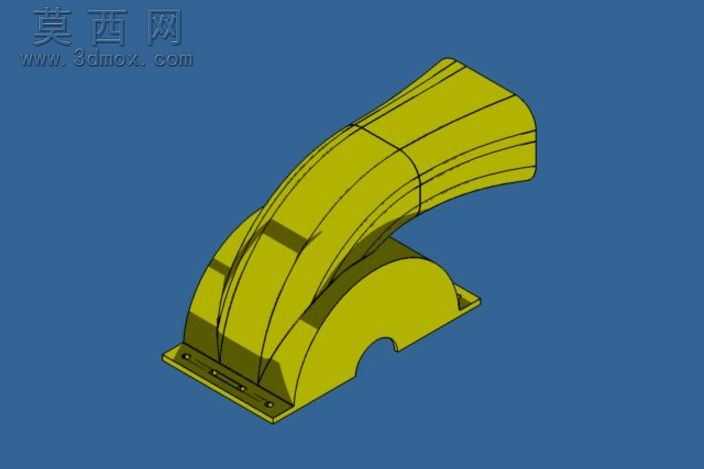

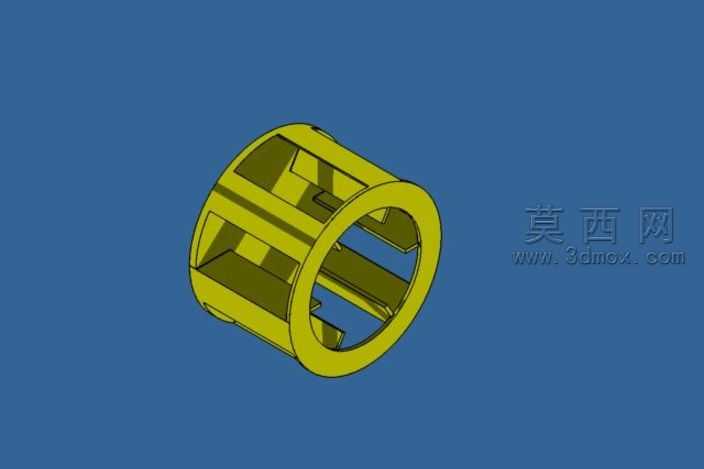

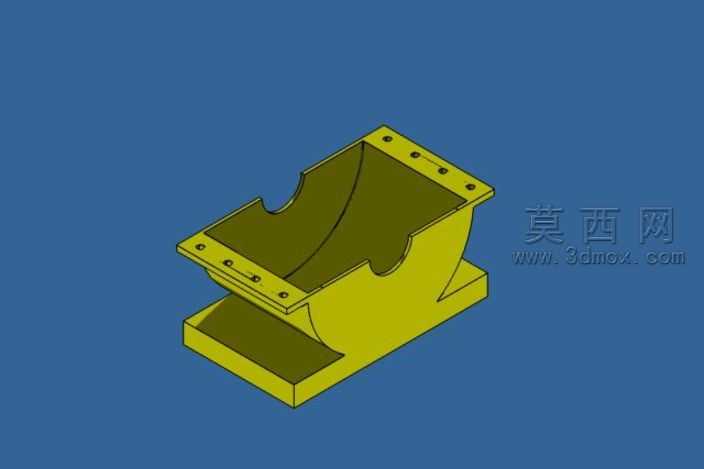

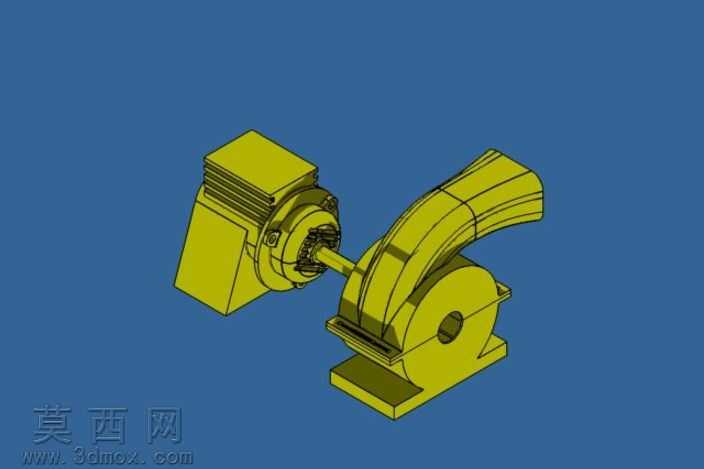

本作品为离心式电机风机的三维结构设计，建模阶段依托三维设计软件完成全参数化特征构建，首先从风机的核心蜗壳流道入手，通过草绘绘制蜗壳的型线轮廓，采用扫掠、放样等特征命令生成蜗壳的曲面结构，过程中反复调整蜗壳的扩压段曲率，保证气流在蜗壳内流动时能够逐步减速增压，减少不必要的流道涡流损失。叶轮部分采用参数化阵列特征完成叶片的排布，针对电机直连的传动结构，在叶轮中心位置设计了与电机输出轴匹配的安装孔位与定位台阶，保证叶轮与电机轴的同轴度要求，降低运行过程中的振动风险。底座部分采用拉伸、凸台等实体特征构建，设计了带安装孔的固定底板，同时在底座与蜗壳的连接位置设置了加强筋结构，提升整体结构的刚性，避免风机运行时因振动产生结构变形。材质渲染阶段，为整体模型赋予了工程常用的铸钢材质效果，调整材质的金属粗糙度与反光参数，还原工业风机的真实质感，同时对模型的边线做了适当的倒角处理，避免尖锐棱角带来的加工与装配安全隐患。设计过程中充分考虑了风机的装配合理性，蜗壳与电机安装位的配合尺寸预留了合理的公差间隙，进风口与出风口的法兰连接面做了平面度的结构约束，方便后续对接通风管路。整体模型的结构逻辑清晰，各部件的特征树层级分明，没有冗余的无效特征，既可以作为风机结构设计的参考方案，也可用于后续的流体仿真分析、工程图纸导出以及加工工艺的规划，完整还原了小型离心式电机风机的典型结构形态，兼顾了结构实用性与建模的规范性，能够直观展现电机风机从动力输入到气流增压输出的完整结构布局。
