电动执行器内置步进电机传动结构

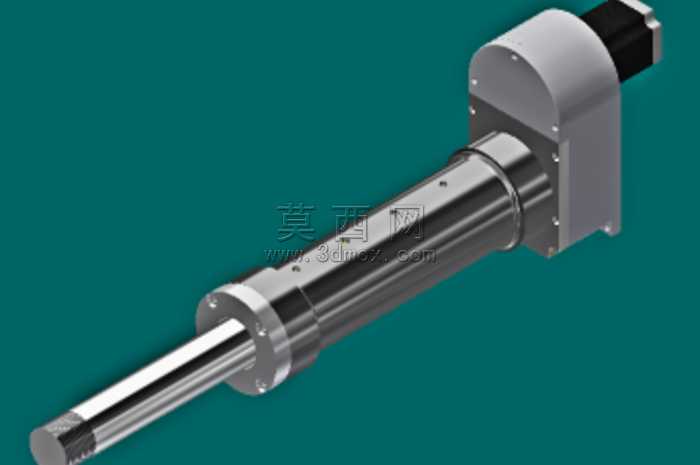

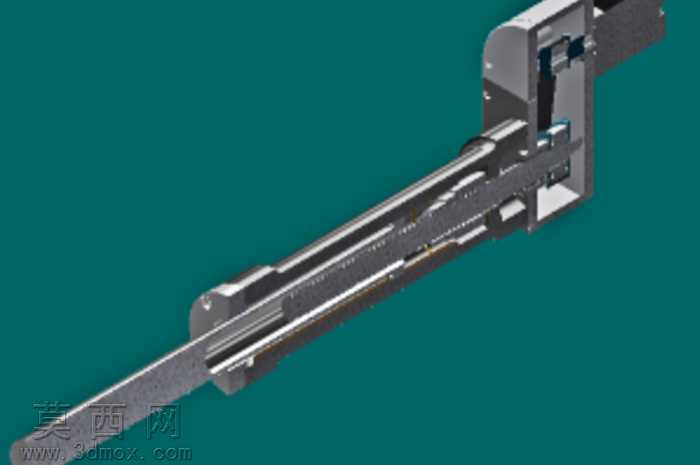

该作品为电动执行机构的三维建模成果，整体采用直角布局的集成式结构设计，将步进驱动单元与直线执行单元整合为一体，在三维建模过程中，首先依据电动执行机构的实际传动逻辑搭建骨架模型，明确步进电机输出端、传动丝杆、滑动导向组件、输出推杆的相对位置与装配约束，确保各部件的运动行程符合电动执行机构的常规工作参数。建模阶段对各零部件的细节进行了精细化还原：步进电机端的壳体采用铝合金材质的哑光金属质感设置，表面预留了安装定位孔与接线避让槽，内部的转子、定子绕组结构做了简化但符合实际比例的建模，既保证模型轻量化又能清晰展示驱动端的布局；传动段采用滚珠丝杆搭配线性导轨的组合结构，丝杆的螺纹牙型、导轨的滑槽、滑动块的滚珠安装位都做了精准的特征建模，滑动部件与固定导轨之间设置了符合实际装配的间隙约束，还原真实的滑动配合状态；输出端的推杆采用不锈钢材质的金属质感渲染，表面做了细微的拉丝纹理处理，推杆端部预留了外接负载的连接孔位，方便后续拓展不同的执行端配件。渲染阶段采用深绿色纯色背景突出模型主体，对金属部件的反光度、粗糙度参数进行反复调试，壳体的哑光金属、丝杆的亮面金属、推杆的拉丝金属呈现出不同的材质层次，剖面视角的展示方式可以清晰呈现内部的传动链路，让观看者能够直观理解步进电机旋转运动转换为推杆直线运动的完整过程。设计思路上兼顾了结构紧凑性与传动稳定性，将驱动电机与传动组件做了集成化布局，减少了额外的传动连接部件，有效缩小了整体安装体积，同时导向组件的长度覆盖了推杆的全行程范围，避免推杆伸出时出现偏摆问题，适合用于小行程、高精度的工业直线驱动场景，建模过程中所有配合面都遵循机械设计的公差要求，可直接用于装配验证、运动仿真以及后续的工程图纸导出工作。
