方程式赛车多辐条轻量化轮毂结构设计

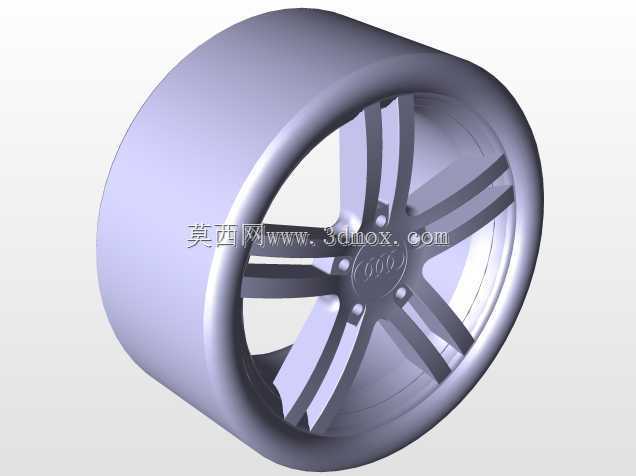

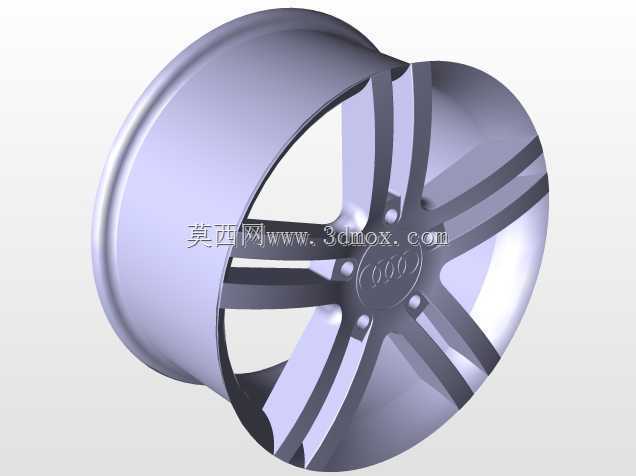

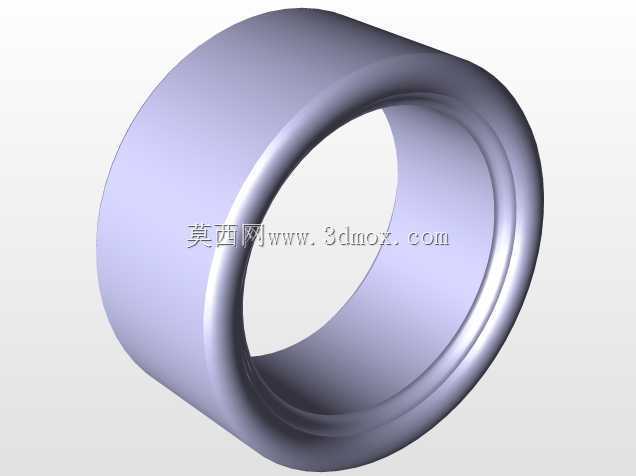

　　这套轮毂结构围绕方程式赛车轮端的承载与装配需求展开，整体由轮辋筒体、中心安装盘、放射状轮辐以及螺栓孔位共同构成。轮辋部分采用深槽式筒体形态，外侧翻边形成轮胎胎圈的限位与支撑面，内壁光整过渡，便于无内胎轮胎在充气后贴合密封；筒体的轴向宽度与径向直径决定了轮胎选型边界，建模时需同步核对胎圈座直径、槽底深度以及轮缘高度，避免轮胎装配时出现干涉或脱出风险。

　　轮辐采用双组并列的放射筋条布局，筋条从中心轮毂座向外缘轮辋壁均匀发散，既在视觉上形成连贯的张力走向，也在受力路径上把路面冲击、制动力矩与转向侧向力直接传递到中心安装面。筋条截面做了宽窄渐变处理，靠近盘座处承担集中载荷，截面相对厚实，延伸至轮辋处则逐渐收薄，以降低非承载区的材料堆积。相邻筋条之间保留大尺寸镂空窗口，可让制动盘与卡钳区域获得充足气流，赛事连续制动时热量能够顺着窗口快速散出，减少热衰退对制动稳定性的影响。

　　中心盘面上布置了一圈螺栓安装孔，孔位围绕回转中心均布，孔周局部加厚形成凸台，用于分散螺栓预紧压力。盘心预留与半轴法兰或轮毂轴承单元配合的定位区域，装配时以中心孔保证同轴度，再通过螺栓锁紧传递驱动扭矩。实际选型中，孔数、节圆直径和中心孔尺寸必须与转向节、轮毂轴头完全匹配，任何孔位偏差都会导致轮端跳动或螺栓受剪。

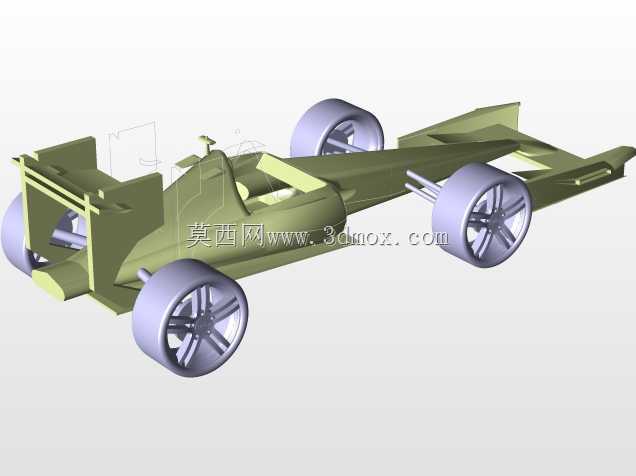

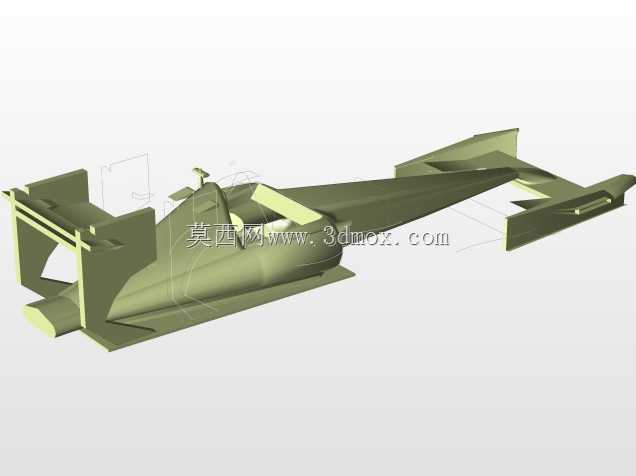

　　从外形尺寸看，轮毂的径向包络受轮胎规格和赛车离地间隙约束，轴向宽度则要兼顾轮距、悬架硬点和翼子板边界。轮辐背面与制动卡钳、通风导管之间需留出安全间隙，外侧轮缘不能超出车身空气动力学套件的允许范围。设计过程中可通过回转、拉伸、切除与阵列特征完成主体建模，再对筋条根部、孔边和轮辋过渡圆角进行细化，降低应力集中。该结构适用于赛车底盘开发、轮端性能验证、装配干涉检查以及轻量化方案对比，也可作为汽车零部件教学与结构评审的参考对象。
