大众汽车品牌标识立体车标结构造型

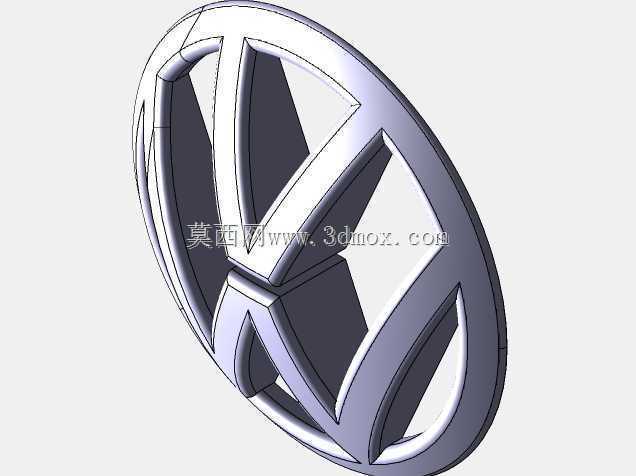

　　该模型围绕乘用车前脸品牌识别件进行三维还原，主体为椭圆外框与内部VW字母组合形成的一体化徽标。实际装车场景中，这类标识通常布置于前进气格栅中央、尾门钣金凹槽或方向盘盖板中心，承担品牌识别、外观装饰与装配定位作用。模型采用曲面加厚方式表现金属徽标的立体厚度，外轮廓保持连续椭圆边界，内部字母通过交错、叠压和圆角过渡形成清晰的视觉层次。

　　从结构表达看，作品重点不在复杂运动机构，而在外观曲面的光顺性、字符比例和边缘处理。椭圆环具有均匀的宽度变化，内侧开口为字母结构留出空间；V与W上下衔接，线条沿椭圆曲率自然收束，转折处保留圆角，避免尖锐棱边造成注塑、电镀或冲压工艺困难。若按实车零件考虑，背面通常需要设置定位柱、热熔柱、粘接平面或卡接结构，正面则根据工艺选择镀铬、喷漆、高光黑、亚克力透光或金属冲压方案。

　　建模时可先以草图确定椭圆长轴、短轴及字母中心线，再通过投影、分割和组合曲面得到外轮廓。字母区域不宜只做平面贴图，应建立独立实体厚度，使侧视角度下仍能看到浮雕效果。外边缘需要设置拔模斜度与圆角，面向塑料电镀件时，圆角半径过小会导致镀层堆积或应力集中；面向金属冲压件时，则要关注拉伸深度、圆角半径和材料回弹。徽标与格栅或尾门的配合边界应预留安装间隙，背部定位特征需避开钣金加强筋、雷达支架和线束通道。

　　该造型可用于整车外观评审、车展概念模型、格栅总成校核、维修件替换展示以及品牌附件设计。安装边界主要受椭圆外包络尺寸控制，背部贴合面应随安装基面曲率调整；若布置在尾门曲面，标识背面不能简单采用平面，而需根据钣金型面做局部贴合。对于带ACC雷达的前格栅，徽标背后还可能涉及雷达透波区域，此时表面材料、厚度和分件方式都会影响探测性能。模型在视觉上准确呈现了圆环、字母和立体厚度之间的关系，适合作为外观件曲面练习、车标装配校核和品牌标识结构深化的基础数模。
