方程式赛车德雷克斯勒限滑差速器外壳结构

　　这套差速器壳体结构面向大学生方程式赛车的传动系统布置，核心作用是在赛车弯道行驶时协调左右驱动轮的转速差，同时把减速器输出的扭矩稳定传递到两侧半轴。学生赛车的后舱空间极其紧凑，差速器不仅要承担链轮或齿轮输入端的载荷，还要与悬架摇臂、半轴万向节、链条张紧机构和车架安装点共同匹配，因此外壳的外形不能只按封闭箱体处理，而要在建模阶段就把周边运动件的包络、拆装路径和轴承定位关系一起纳入。

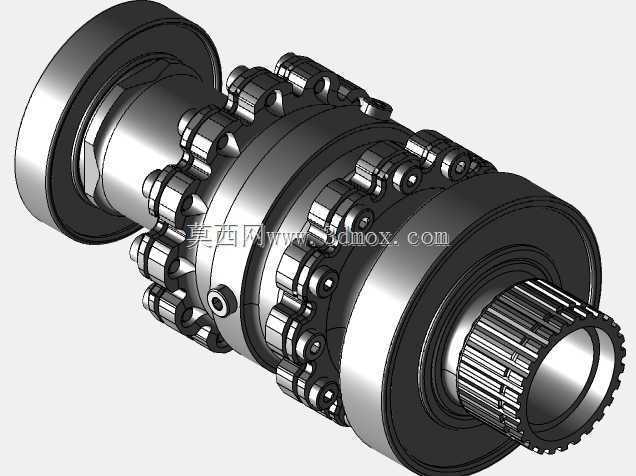

　　从结构上看，模型围绕中央差速机构形成多段阶梯式壳体，两端设置轴承支承位，一侧采用花键输出接口，便于与半轴或传动套连接；外侧分布的环形凸台、螺栓孔和加强肋，用于固定端盖、限位轴承以及承受链条拉力产生的弯矩。壳体中段多处凸起并不是装饰特征，而是对应内部摩擦片、压盘、行星齿轮或预紧调节机构所需的容纳空间。德雷克斯勒式限滑差速器在赛车上常用于提升出弯牵引力，当一侧车轮出现打滑趋势时，内部锁紧机构能够限制两轮转速差，使动力更多分配到附着较好的轮胎上。

　　建模时需要优先锁定轴线、轴承孔和输出花键的位置，这些要素决定了传动链是否同心，也直接影响半轴角度和链轮中心距。外壳外圆可以根据内部零件轮廓逐步包络生成，但壁厚不能均匀套用普通箱体数值；在轴承座、螺栓搭接面和输入端受拉区域，应保留足够的刚性截面，而在远离载荷路径的位置则可适当收窄，以控制赛车非簧载和后部总质量。图中壳体周向密集的紧固件与压盖结构，提示装配时需要按顺序压紧，避免端盖偏置造成轴承卡滞。

　　安装边界方面，差速器轴线高度、后轮轮距、链轮外径和悬架硬点之间存在耦合关系。外壳最大外径必须避开半轴在跳动极限位置的角度扫掠，端部法兰不能与制动卡钳、链轮护罩或车架管梁干涉；维修场景下，还应保证端盖螺栓、调节螺母和润滑注油位置具备工具空间。对于FSAE车辆而言，这个外壳既是传动部件的防护与支承件，也是后底盘布置的基准件，设计时需要把强度、装配可达性和轻量化放在同一轮校核中反复平衡。
