日产奇骏T30越野改装前防撞杠

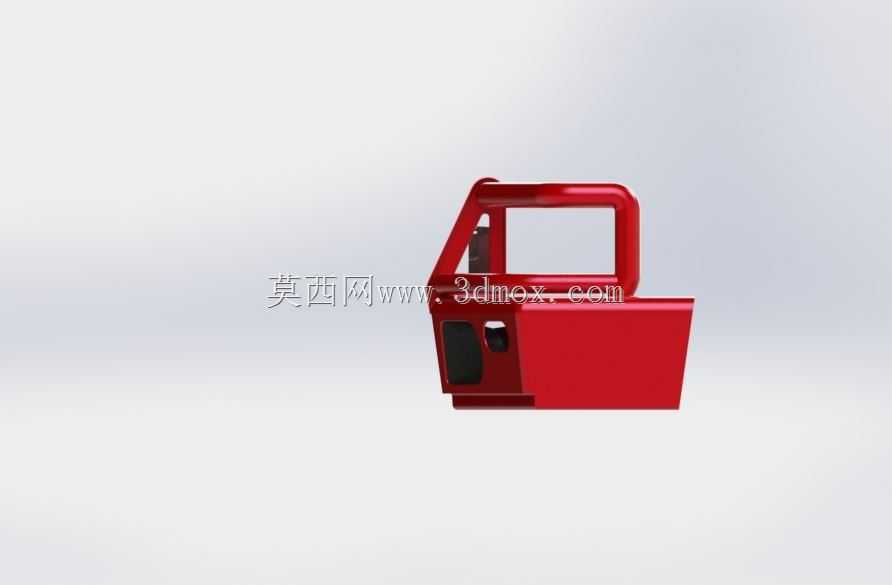

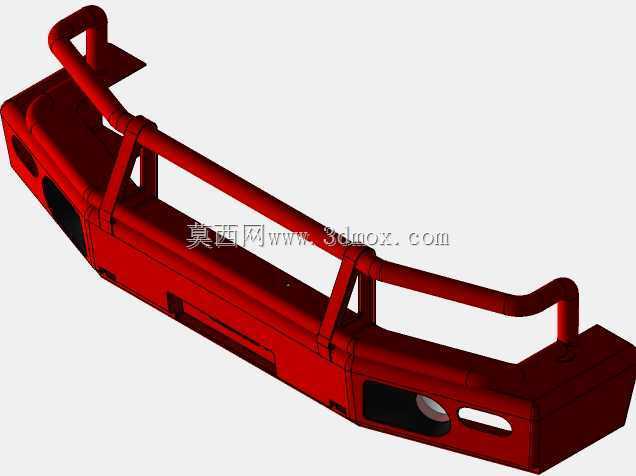

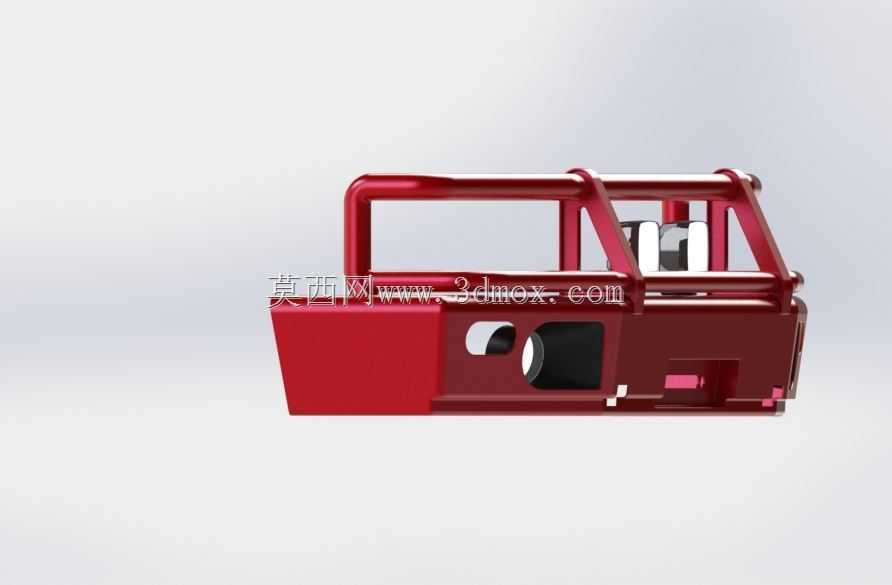

　　这套前防护总成针对硬派SUV非铺装路面使用场景开发，核心作用是在低速磕碰、林间穿越、障碍物剐蹭工况下承接冲击载荷，避免原厂塑料保险杠、水箱框架、前纵梁端头直接受损。杠体主体采用管状框架与下部基座组合的结构形式，上部两根平行弯管沿车头轮廓向两侧翼子板方向延伸，形成高位防撞栏，可在正面碰撞时先于中网、大灯接触障碍物；下部为封闭盒型基座，预留了牌照安装位与辅助灯开孔，兼顾日常道路行驶的法规适配需求。

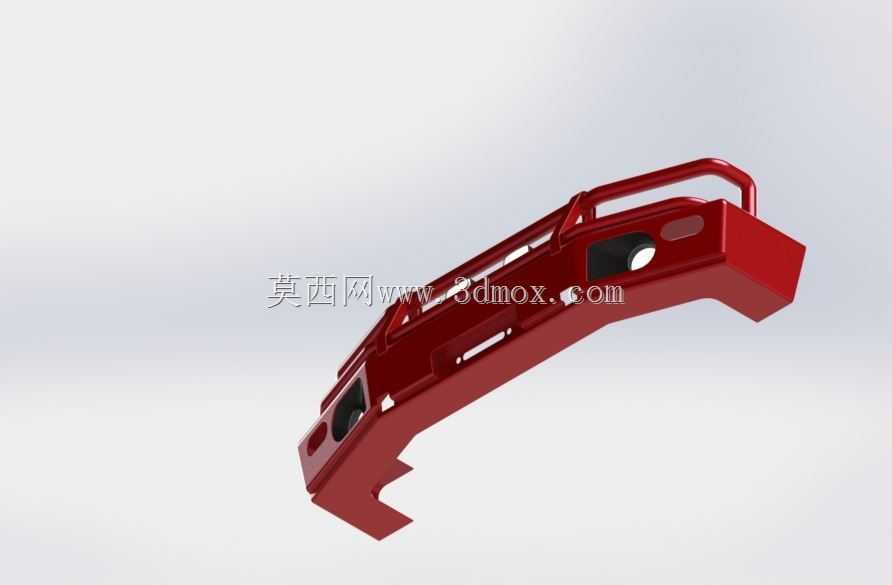

　　从受力路径设计来看，管状栏架的弯矩通过两侧竖管直接传递到下部盒体，盒体内部设置加强筋后再通过预留安装座对接车架前梁头，碰撞力不会集中在钣金蒙皮上，而是沿纵梁方向分散卸力。弯管转角处均采用大圆弧过渡，避免直角弯折带来的应力集中，野外反复受冲击时不易在焊缝位置开裂。下部基座正面开设的矩形与异形开孔，一方面为绞盘、拖车钩、雾灯等改装附件预留装配空间，另一方面削减杠体自重，控制前轴轴荷增量。

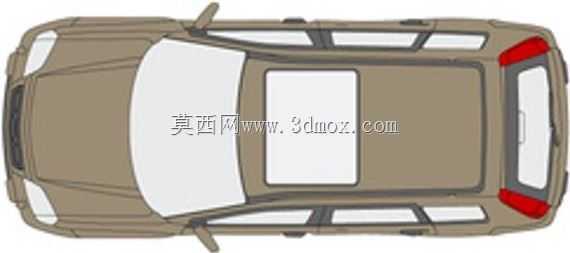

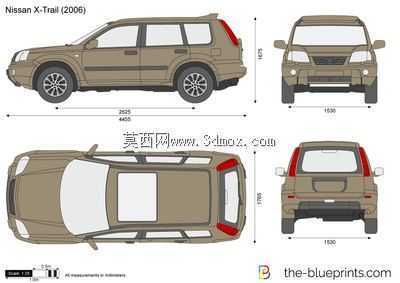

　　建模过程中先依据车头点云边界确定安装硬点：两侧固定座间距、梁头安装孔位、与散热器之间的安全间隙均作为锁定参数，后续曲面造型围绕这些边界展开。管状部分沿车头弧度做扫略成型，保证管体与车身曲面保持均匀间隙，不会在转向、悬架跳动时发生干涉；下部盒体的折边、安装凸台同步做出拔模与焊接余量，适配钣金折弯、管材切割后组焊的实际加工工艺。外轮廓整体宽度控制在车身轮眉内侧，突出车头的距离兼顾接近角要求，避免越野爬坡时杠体先于轮胎触地。

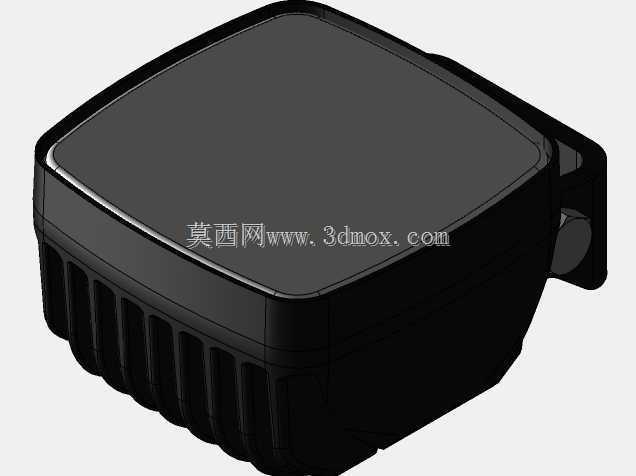

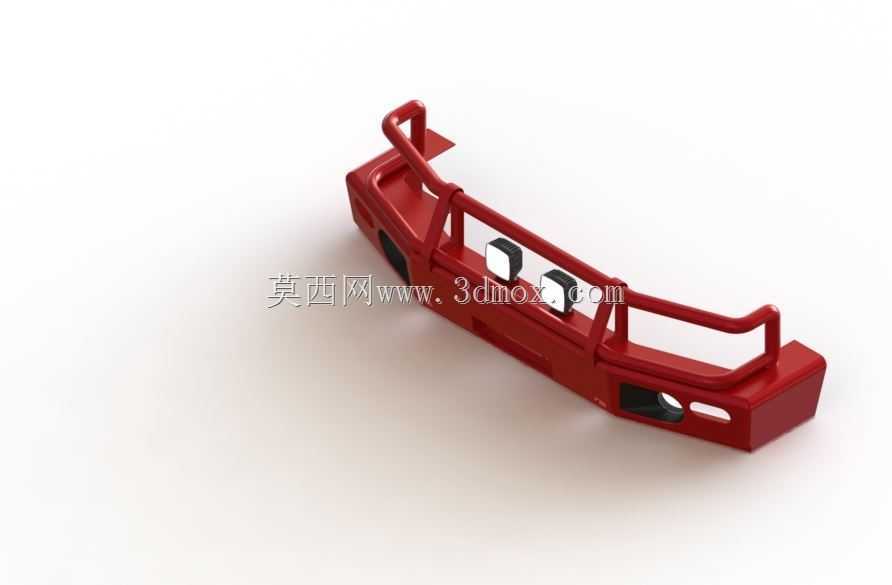

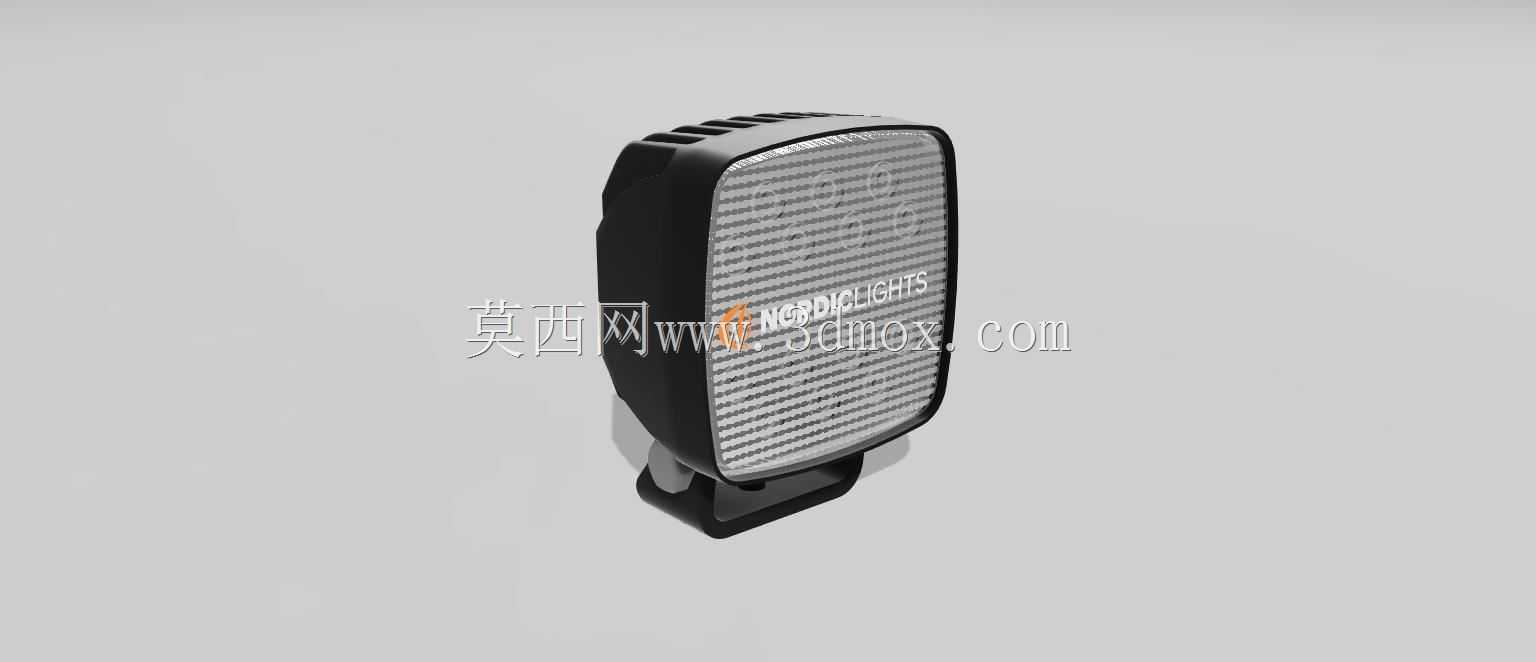

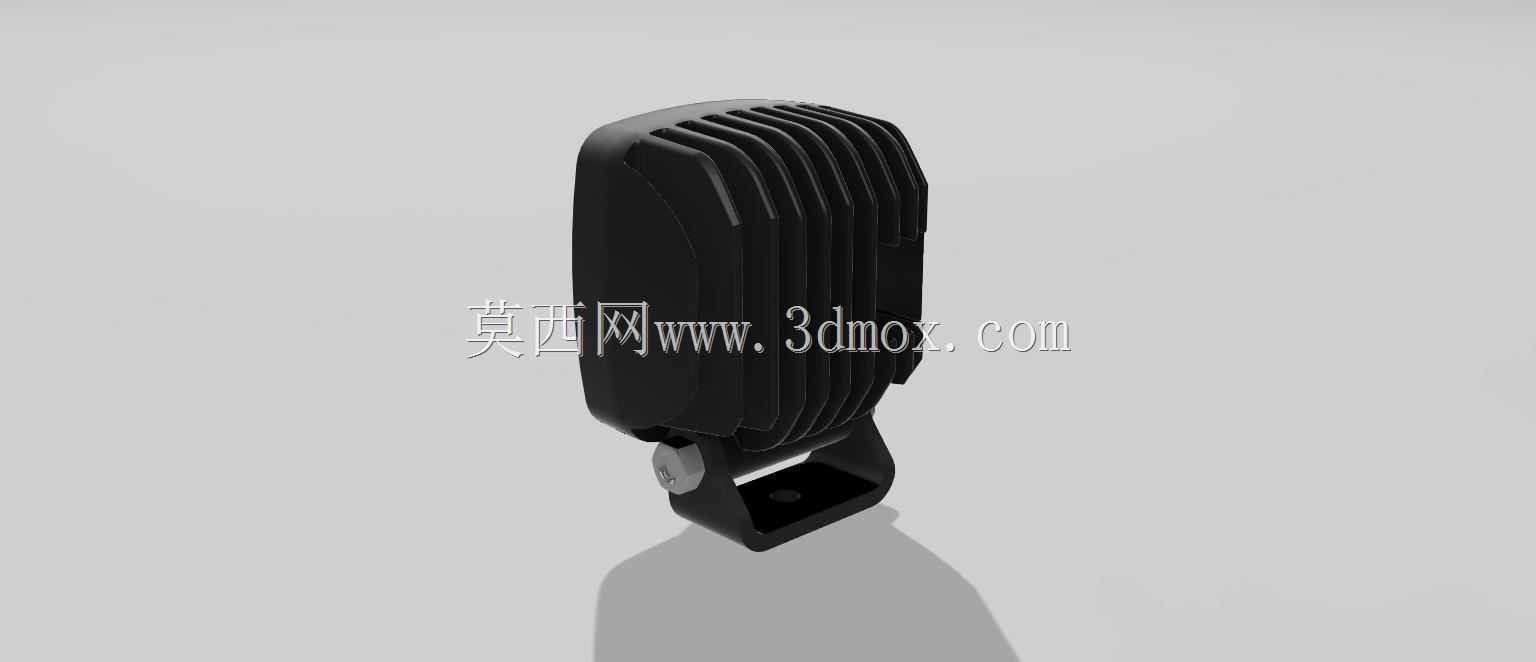

　　结构细节上，高位栏架的横向管段可作为辅助射灯的安装基座，中部预留的灯架位能够固定方形越野射灯，线束可沿管体内腔走线；下部基座两侧的镂空位既可以嵌入雾灯，也可作为拖车绳导向出口。整套模型完整还原了管材壁厚、安装法兰厚度、焊缝预留间隙，工程人员可直接在此基础上校核碰撞刚度、修改安装孔位、匹配不同年款车型的车头边界，也可用于改装件出图前的结构干涉检查与装配模拟。
