汽车转向节轮毂制动总成三维结构

　　这套底盘部件围绕车轮端的承载、转向和制动接口展开，主体由转向节、轮毂法兰、制动钳安装耳位以及相关连接凸台组成，适用于乘用车或轻型改装车辆在悬架、转向拉杆、制动卡钳和轮轴之间进行结构匹配。实际装车时，转向节既要承受车轮传递来的垂向、纵向和侧向载荷，又要为转向运动提供回转支点，因此各安装孔位、轴承配合区域和钳体支架面的相对位置直接影响制动盘对中、轮胎跳动以及转向回正表现。

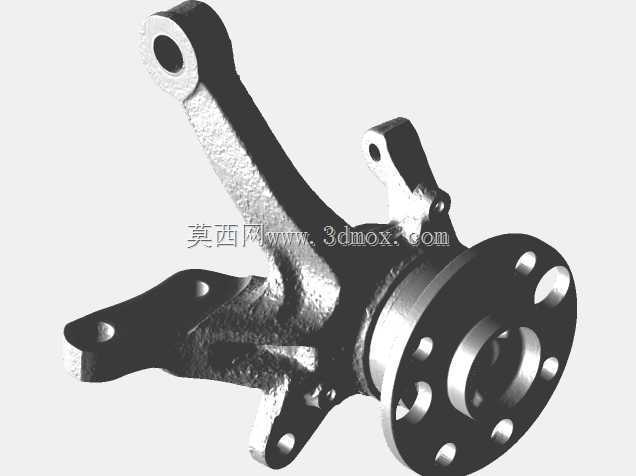

　　从结构形态看，轮毂法兰位于部件外侧，盘面布置多个螺栓孔和减重凹坑，用于连接车轮并传递制动力矩；法兰中心区域对应轮毂轴承或轴头安装边界，周边环形面需要与制动盘、轮毂单元保持明确的同轴关系。转向节本体采用分叉式支撑结构，上方和侧方伸出的耳座分别对应悬架摆臂、转向拉杆或减震器连接位置，孔轴方向、孔间距和局部壁厚决定了零件在极限转向、紧急制动以及颠簸路面工况下的刚度分配。

　　制动钳安装面是该总成设计中的关键区域。卡钳支架需要跨置在制动盘两侧，若安装面偏置或钳体中心与制动盘中心不一致，会带来刹车片偏磨、拖滞力矩增大甚至制动抖动。建模时应先锁定轮毂轴线，再以制动盘有效半径和卡钳包络为约束反推支架孔位，使制动片压紧中心尽量落在盘环有效摩擦区域。转向节臂的延伸方向则需结合转向拉杆球头运动轨迹校核，避免在上下跳动和左右转向复合运动中与防尘套、球头销或悬架杆件发生干涉。

　　外形尺寸方面，这类零件不能只看单件体积，更要关注车轮包络、制动器包络和悬架硬点之间的安装边界。法兰盘外径、螺栓孔分布圆、中心孔直径决定轮毂和轮圈适配范围；卡钳安装孔的横向跨距、螺纹规格和贴合面高度决定制动组件选型；转向节各支臂孔位则决定其与原车底盘硬点的兼容性。若用于改装或逆向开发，还应在三维环境中同步放入制动盘、卡钳、轮毂轴承、轮胎、减震器下座和转向拉杆，检查全行程下的最小间隙。

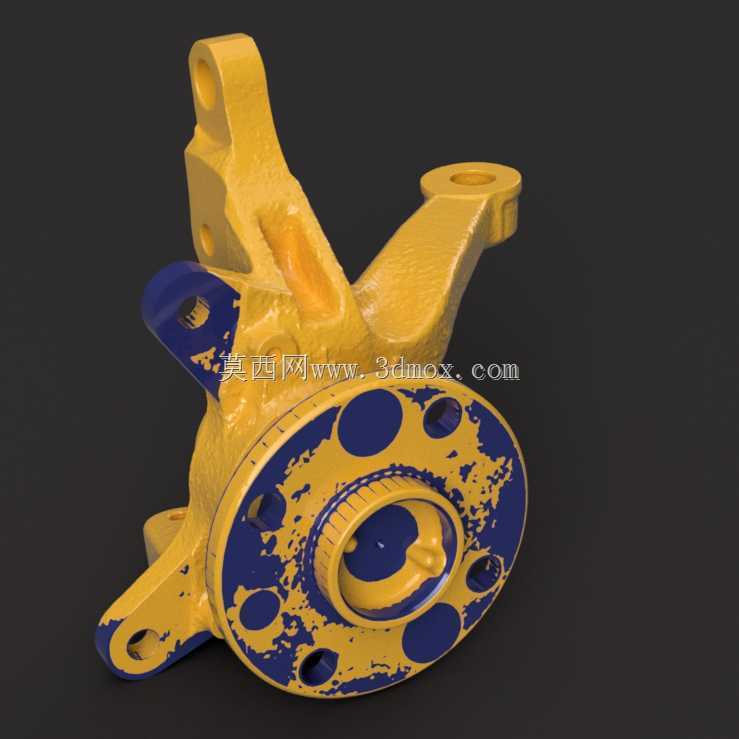

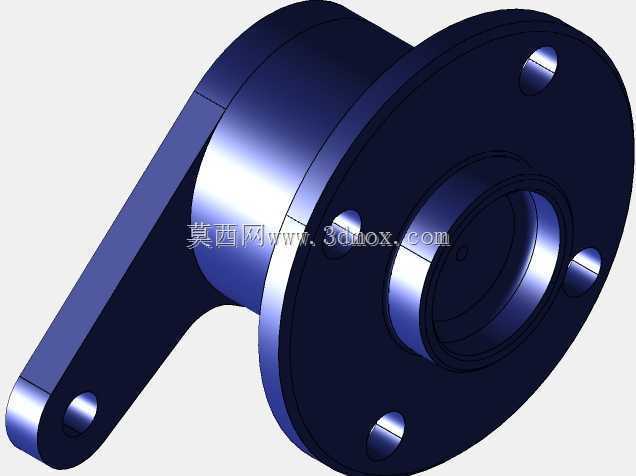

　　设计思路上，扫描数据适合保留铸件原始外形和复杂曲面，CAD结构则用于修正孔位、配合面和关键基准。承载较大的耳部、轴承座周围和卡钳支架区域应保留足够材料厚度，非受力区域可通过凹坑、肋板和镂空降低重量。铸件过渡圆角不能简单锐化，否则应力会在支臂根部集中；机加工面则应明确平面度、同轴度和孔位公差。通过将实测外形与工程约束结合，可在维修替换、制动套件开发和底盘性能改装中减少反复试装，提高结构匹配的可靠性。
