NGK火花塞精细三维结构数模

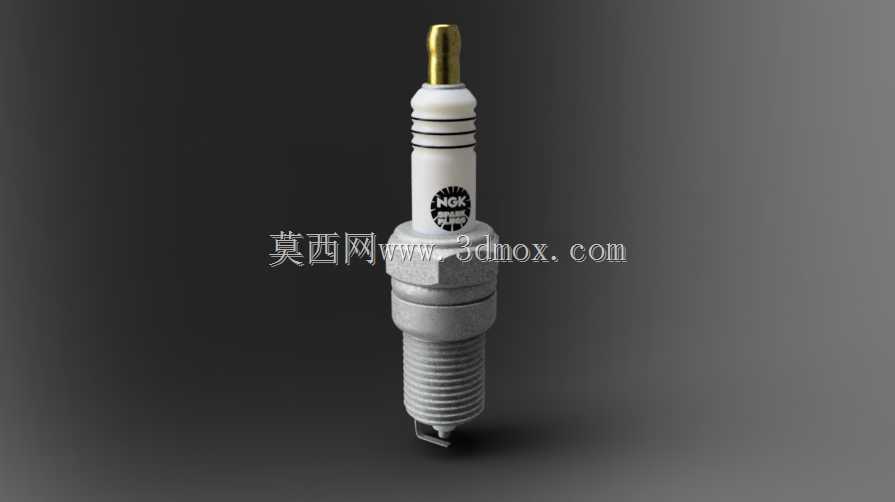

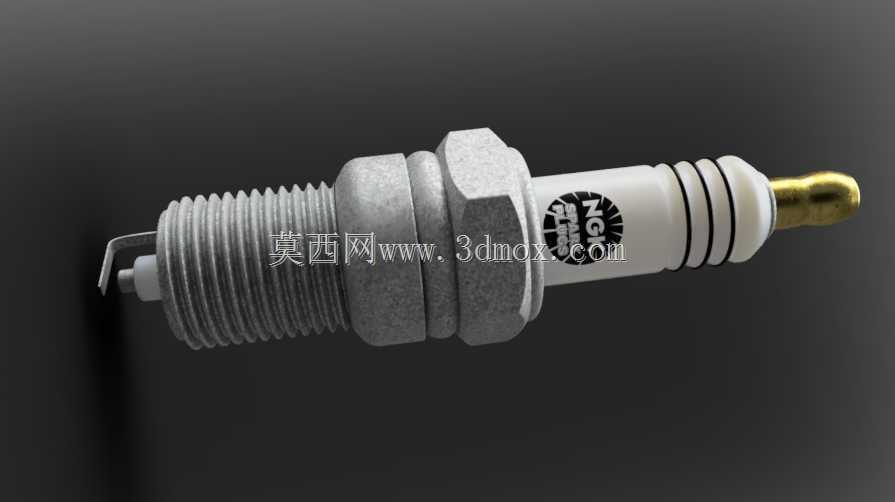

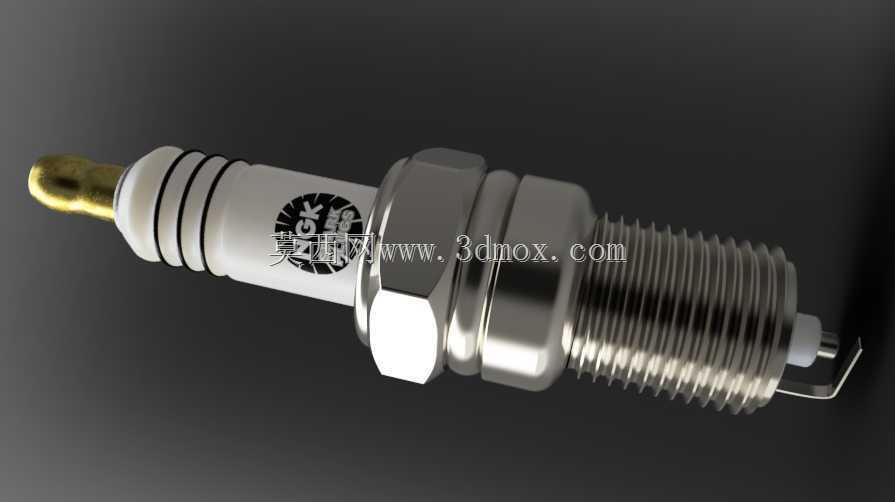

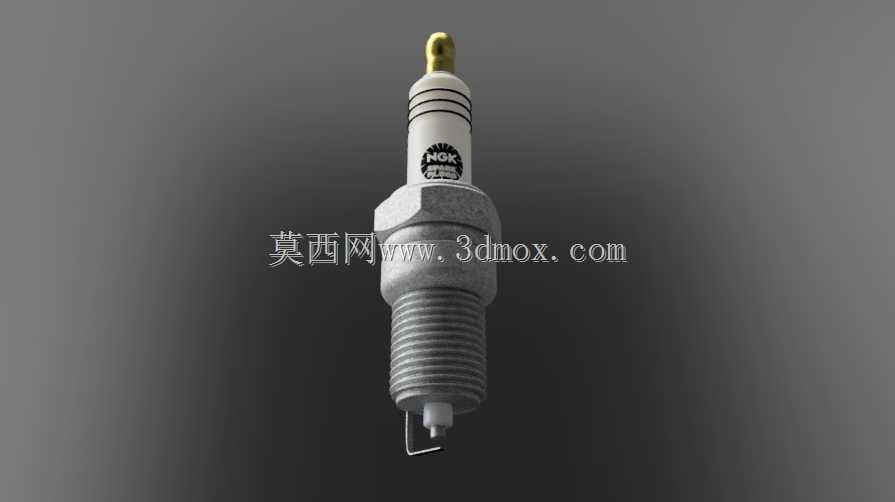

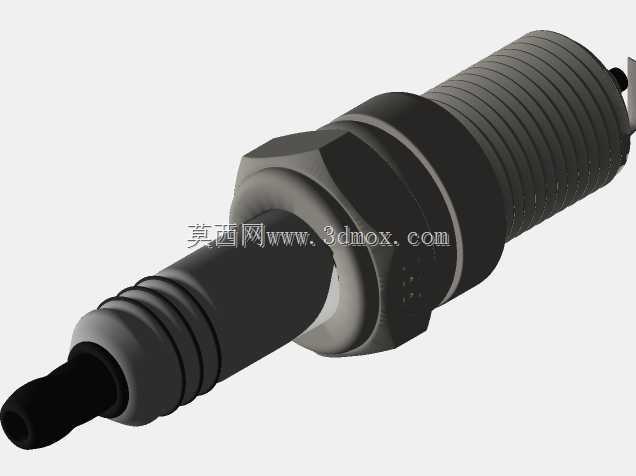

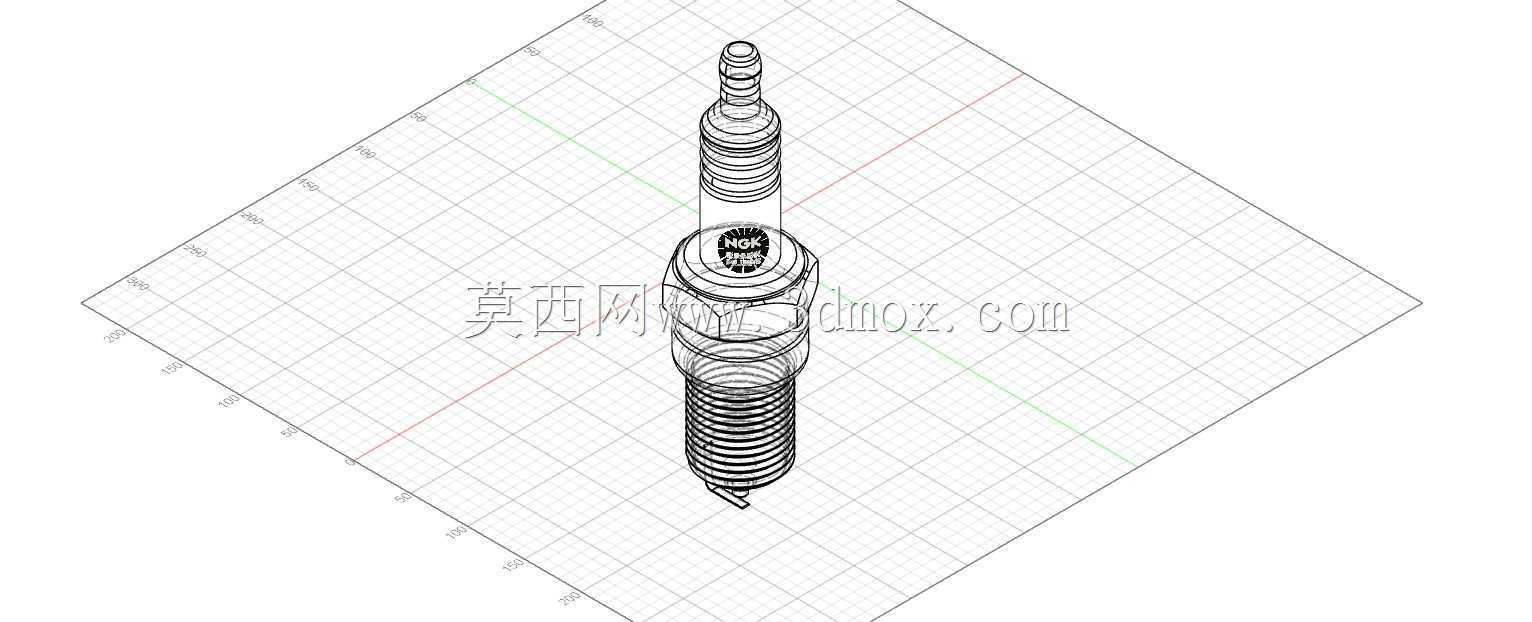

　　这套火花塞数模完整还原了车用点火终端零件的全部装配结构，覆盖接线端子、陶瓷绝缘壳体、六角安装座、金属螺纹壳体、侧电极与中心电极几个核心区段，建模过程中优先对齐发动机缸盖安装位的配合边界，而非单纯做外观渲染。从整机配套场景来看，这类零件直接拧入汽油机燃烧室顶部，侧电极伸入缸内，高压脉冲从接线端导入后，在中心电极与接地侧电极的间隙处击穿混合气产生火花，点燃气缸内压缩后的油气混合物，是四冲程汽油机点火系统里唯一直接接触燃烧腔的执行部件。建模时先梳理各段的装配约束：最上端的黄铜接线端子用于卡接点火线圈高压帽，端子下方的多道环形凸棱卡在白色陶瓷绝缘体上部，陶瓷件承担高压绝缘与导热双重作用，表面的环形肋条既增加爬电距离，

　　也强化陶瓷与金属外壳压装后的定位强度。中段的六角金属台是拆装时套筒扳手的施力面，对边尺寸严格匹配常用火花塞套筒规格，下方的外螺纹段直接旋入缸盖螺纹孔，螺纹规格、旋合长度直接决定电极伸入燃烧室的深度——伸入过长会干涉气门运动或活塞顶面，伸入过短则火焰核传播受阻、点火效率下降，数模里螺纹段长度、六角台厚度、陶瓷段露出高度的比例都按实装边界做了校核。下端弯折的侧电极与螺纹壳体一体导通接缸盖地，中心电极从陶瓷内孔穿出，两者之间预留均匀的点火间隙，电极端部的细小弯折结构、金属壳体的滚边压装痕迹、陶瓷表面的标识区域都做了实体还原，没有用贴图替代结构。做发动机周边布局设计时，这套数模可以直接用于校核缸盖火花塞孔的周边空间：

　　确认点火线圈高压包的插拔行程、套筒拧动时的避让空间、进排气歧管与气门室罩盖的相邻间隙，避免后期装机时出现工具无法伸入、相邻零件干涉的问题。结构拆分上各零件按实际装配关系独立建模，金属壳体的内腔台阶、陶瓷件的外锥面、密封垫圈的安装槽位都有体现，能够直观展示压装封装的工艺逻辑，既可以作为点火系统教学的结构演示样件，也能为小型内燃机改装、缸盖工装设计提供准确的外形参照，电极间隙、螺纹 reach 值、六角位高度这些关键安装参数在模型里都可直接测量，适配整机三维布局时的干涉检查需求。
