四足仿生巡检作业机器狗结构设计

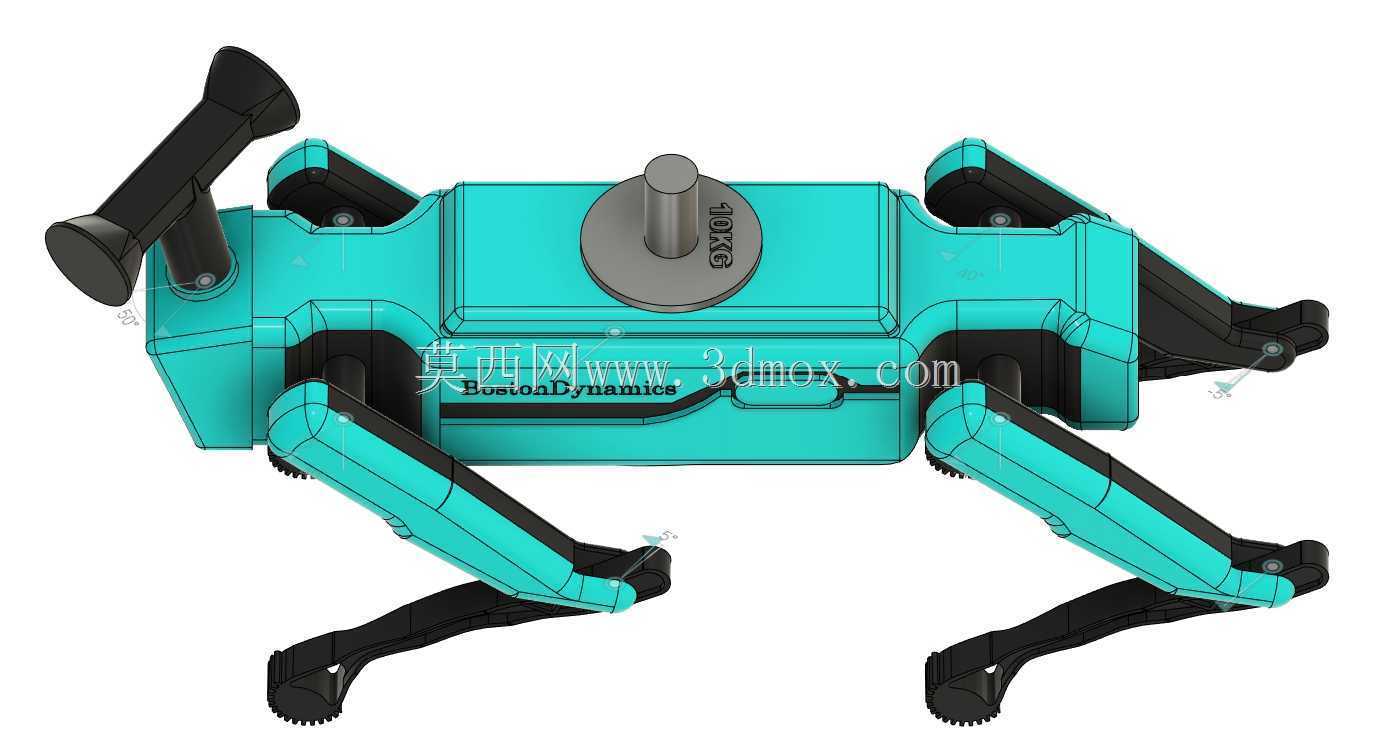

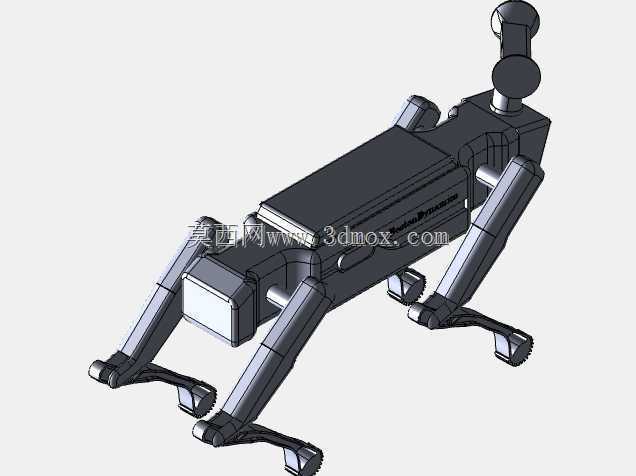

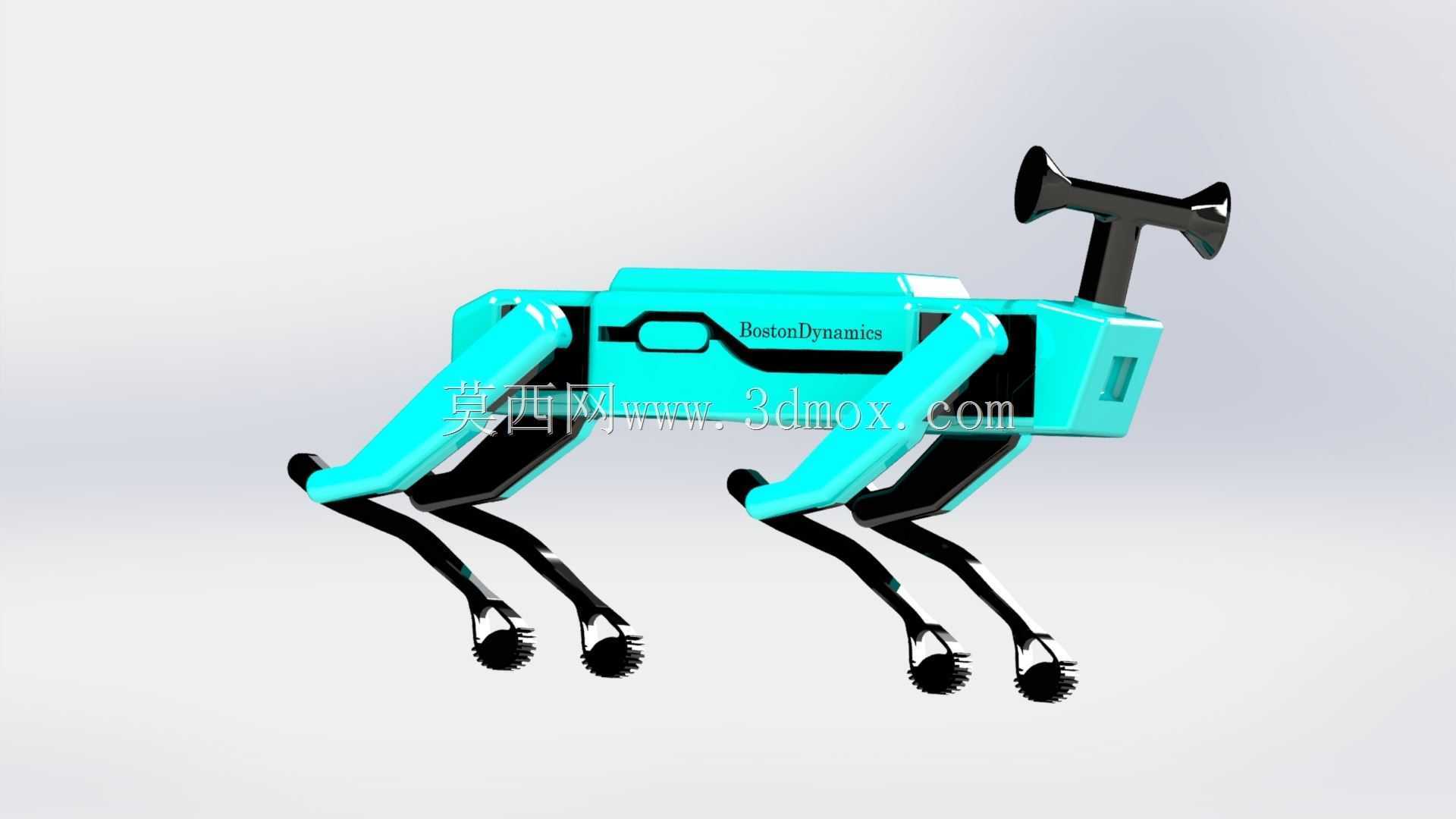

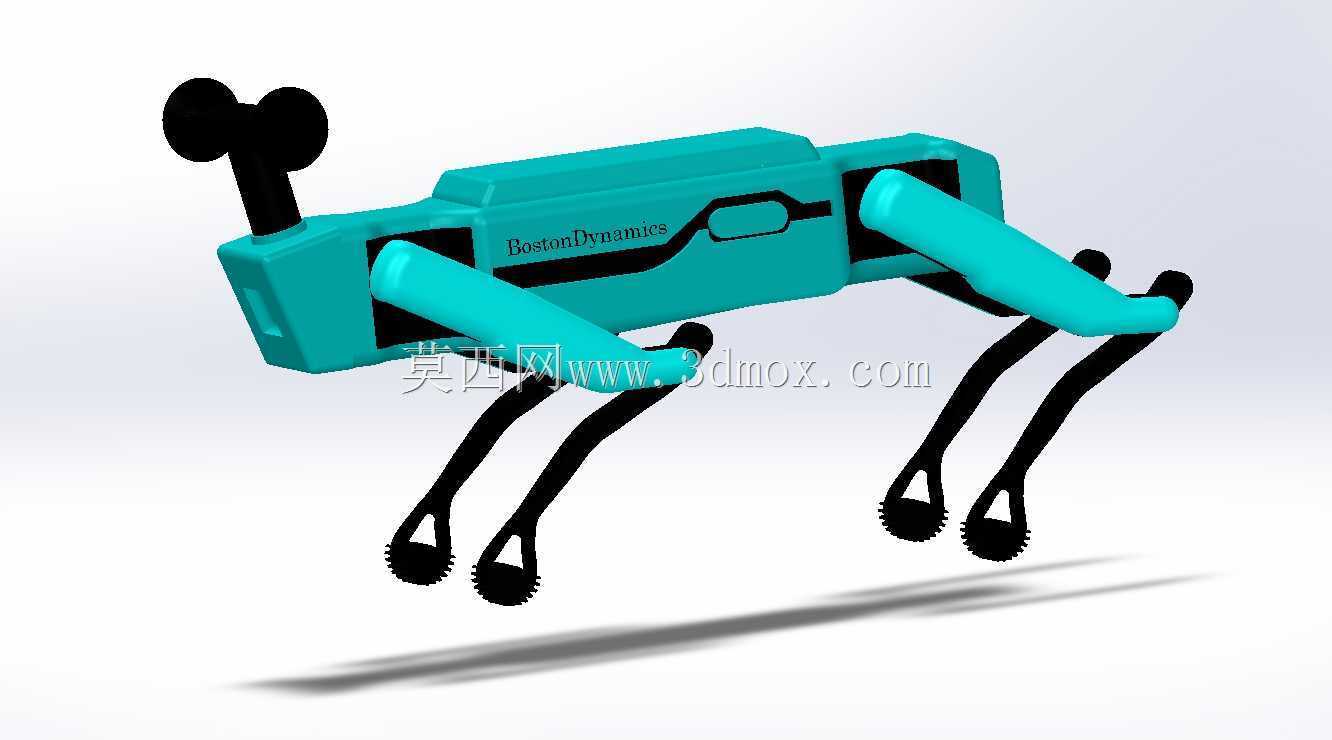

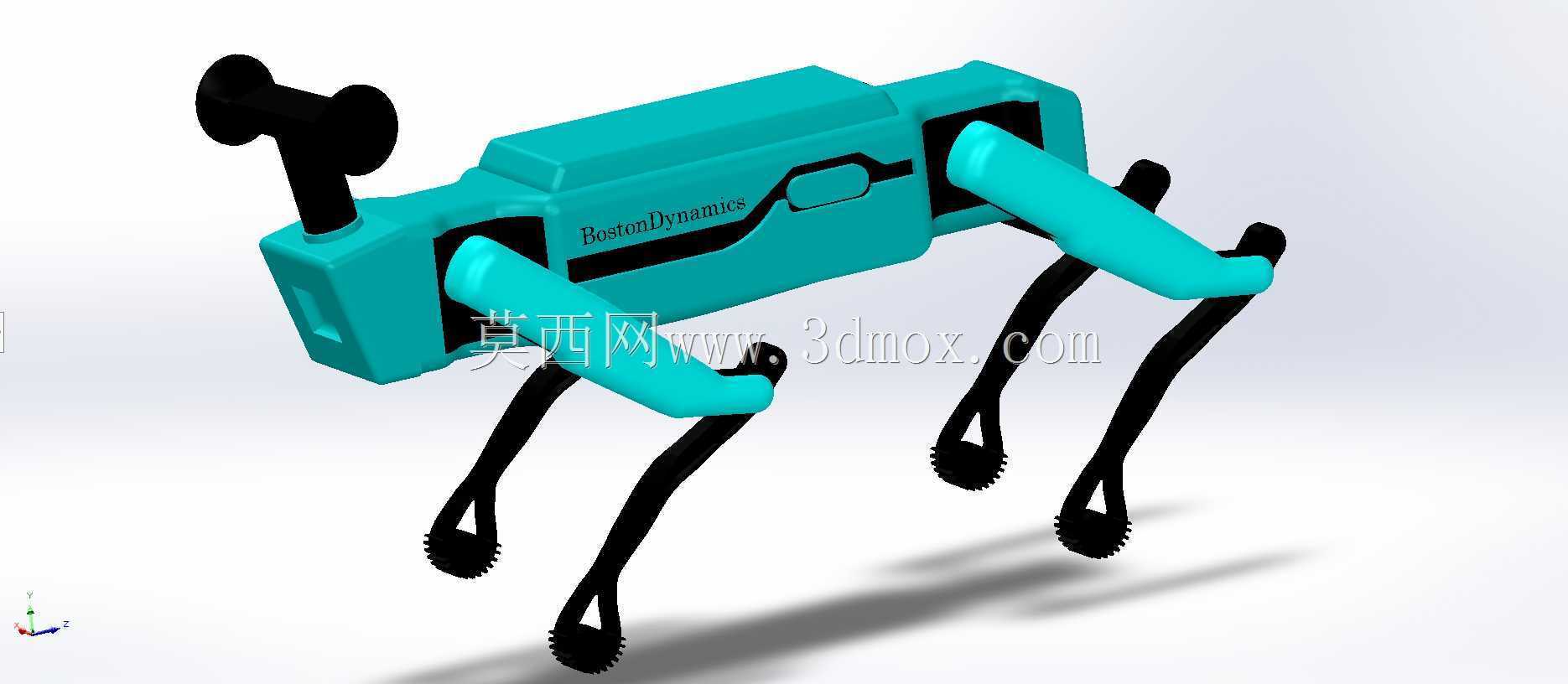

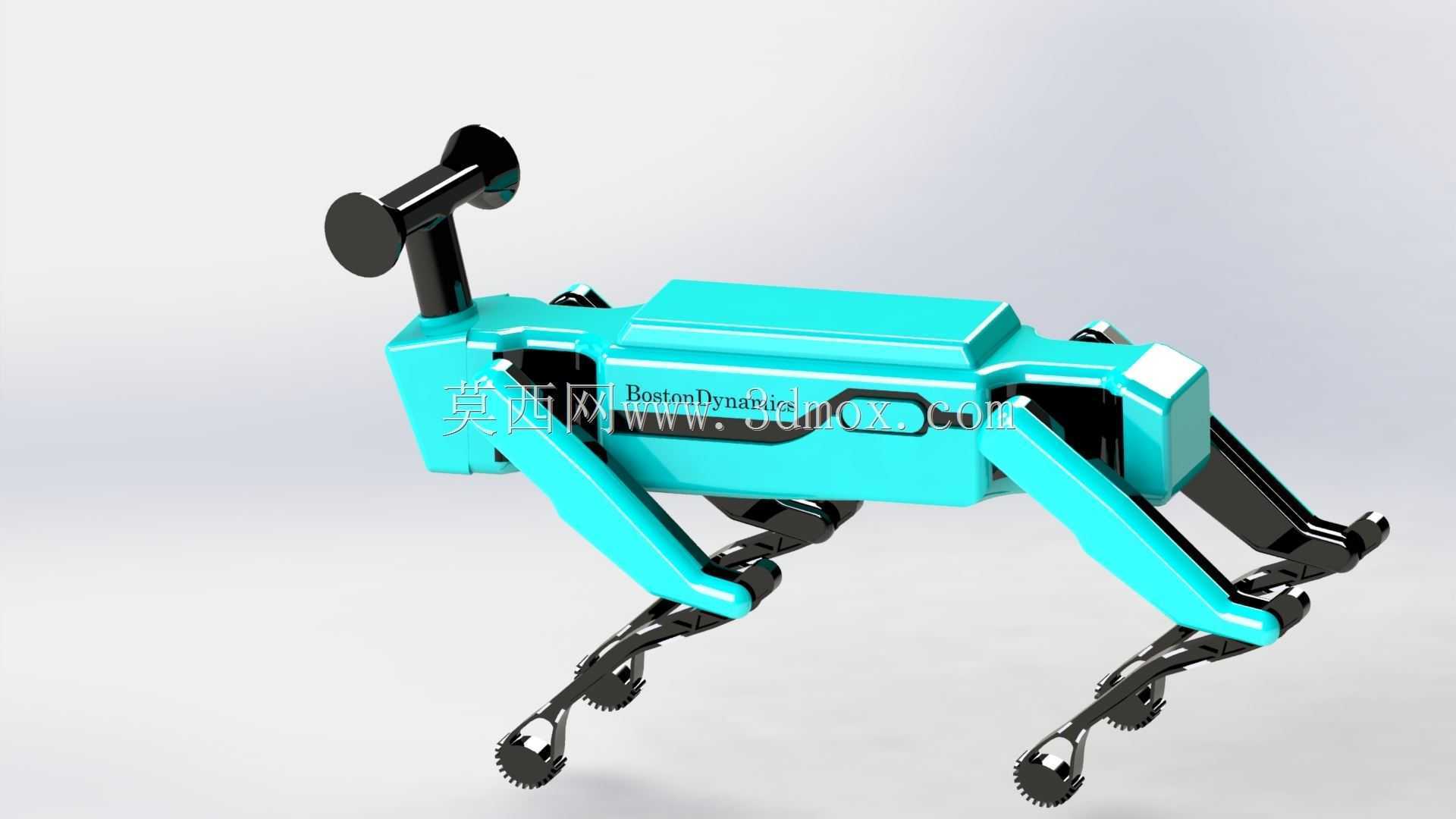

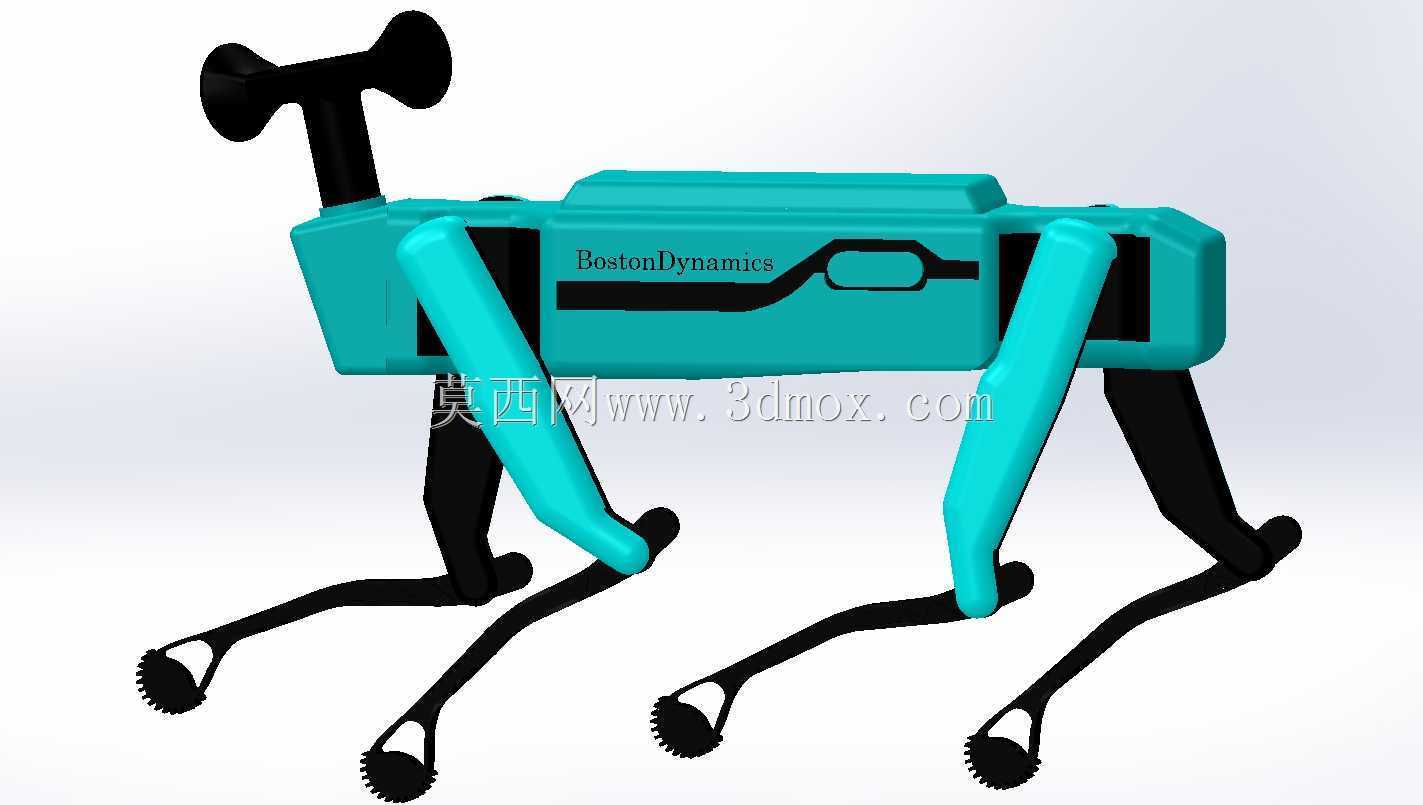

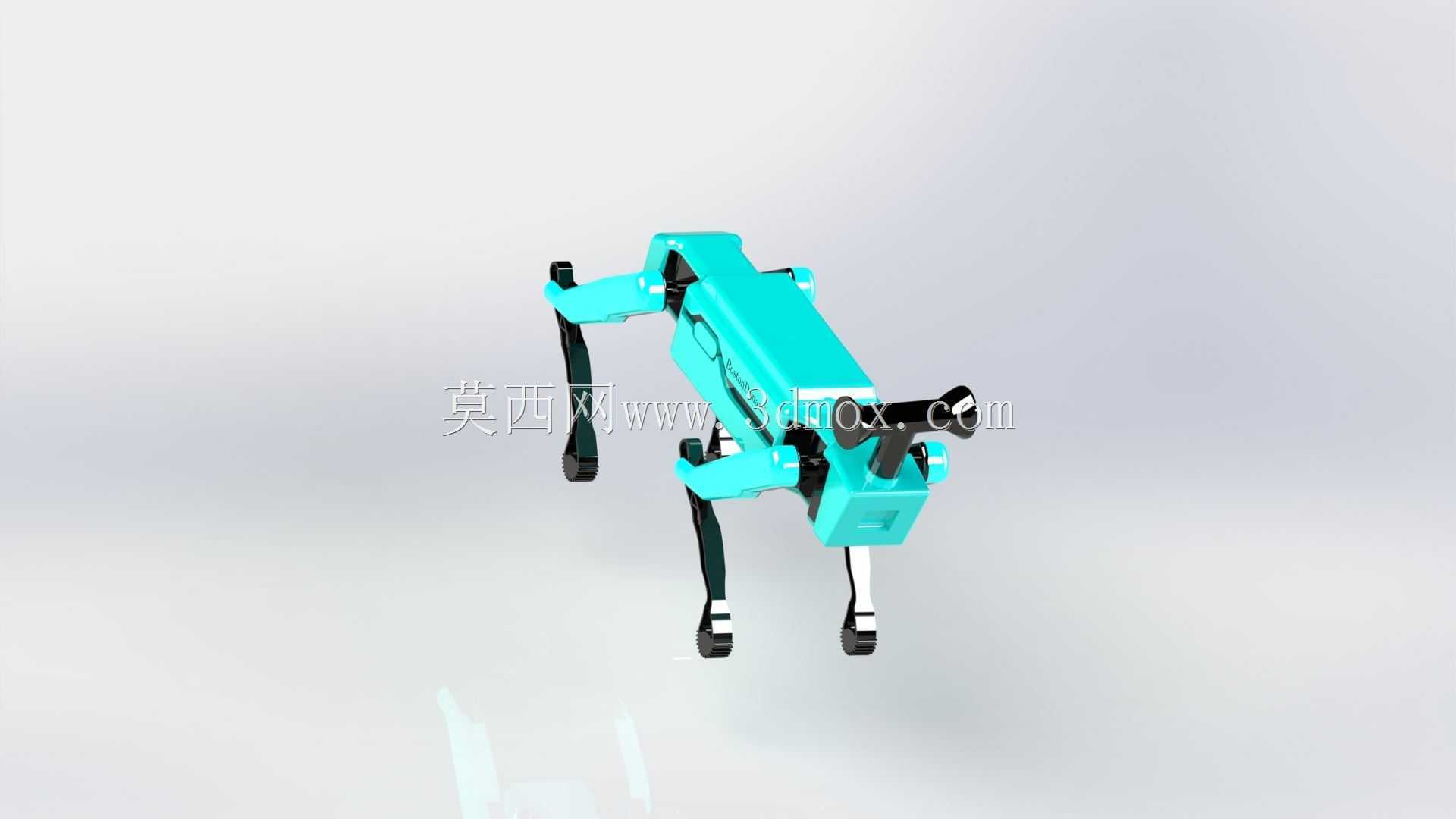

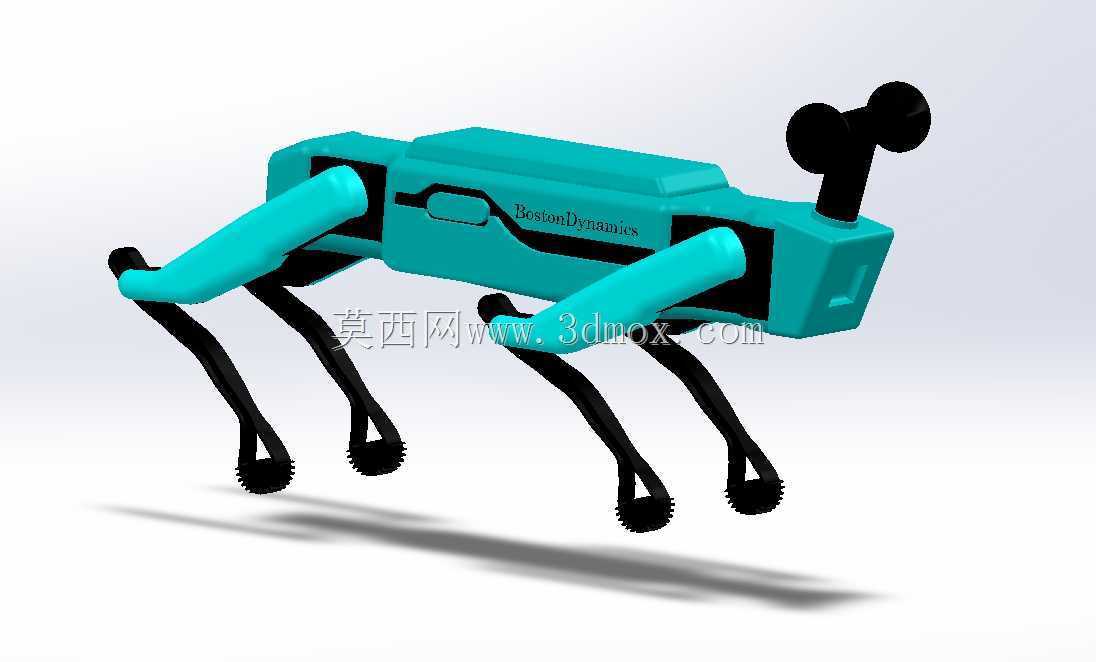

　　该四足仿生移动平台面向厂区巡检、灾害现场侦察、狭窄通道测绘与设备状态采集等场景，核心价值在于把轮式底盘难以通过的台阶、碎石、管廊和斜坡转化为可通行路径。整机采用躯干承载加四条独立摆动腿的布局，躯干内部预留控制板、电池、传感模块与通信组件的安装空间，背部设置可扩展支架，能够根据任务挂载摄像头、热成像仪、气体检测模块或小型作业末端。腿部以髋部旋转、大腿摆动和小腿收放为主要运动链，关节处保留明确的转动轴线与限位边界，建模时需要重点核对相邻连杆在极限抬腿、落地支撑和转向姿态下的干涉情况。足端采用小面积接触结构，便于在不平整地面形成稳定支撑，同时通过弹簧或缓冲结构吸收落地冲击。外形上，机身侧面轮廓紧凑，腿部向前后展开后具有较宽的支撑多边形；

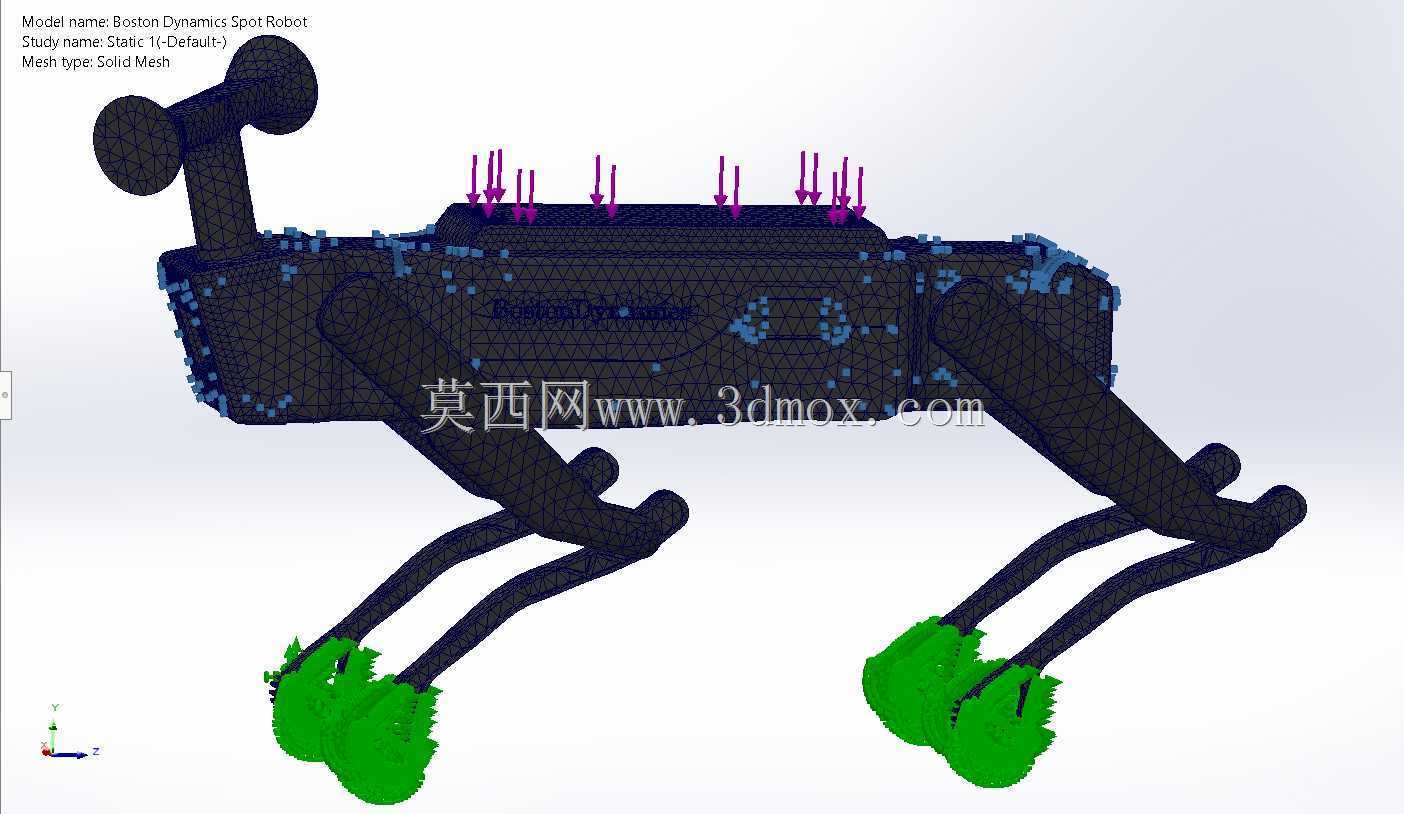

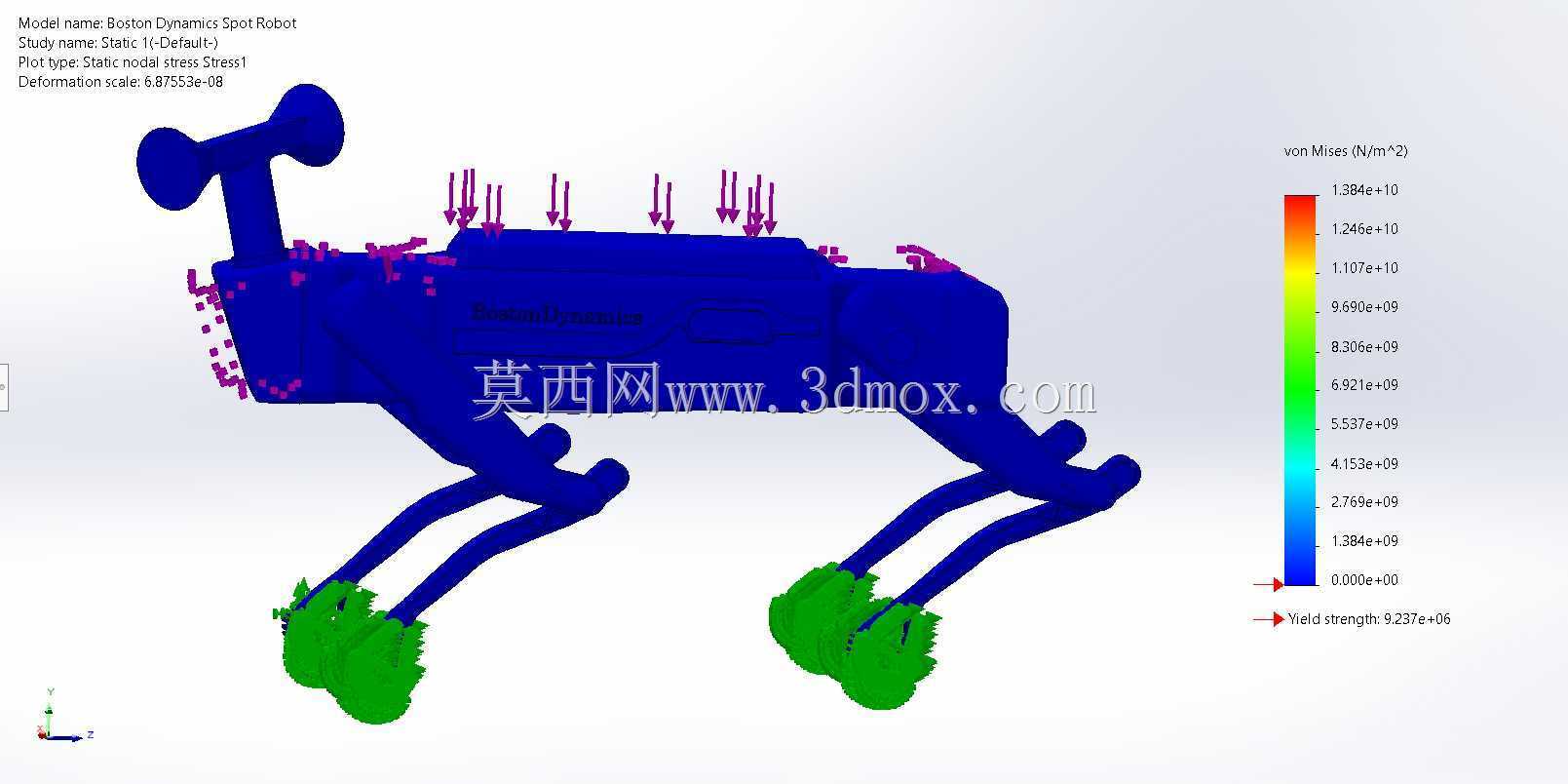

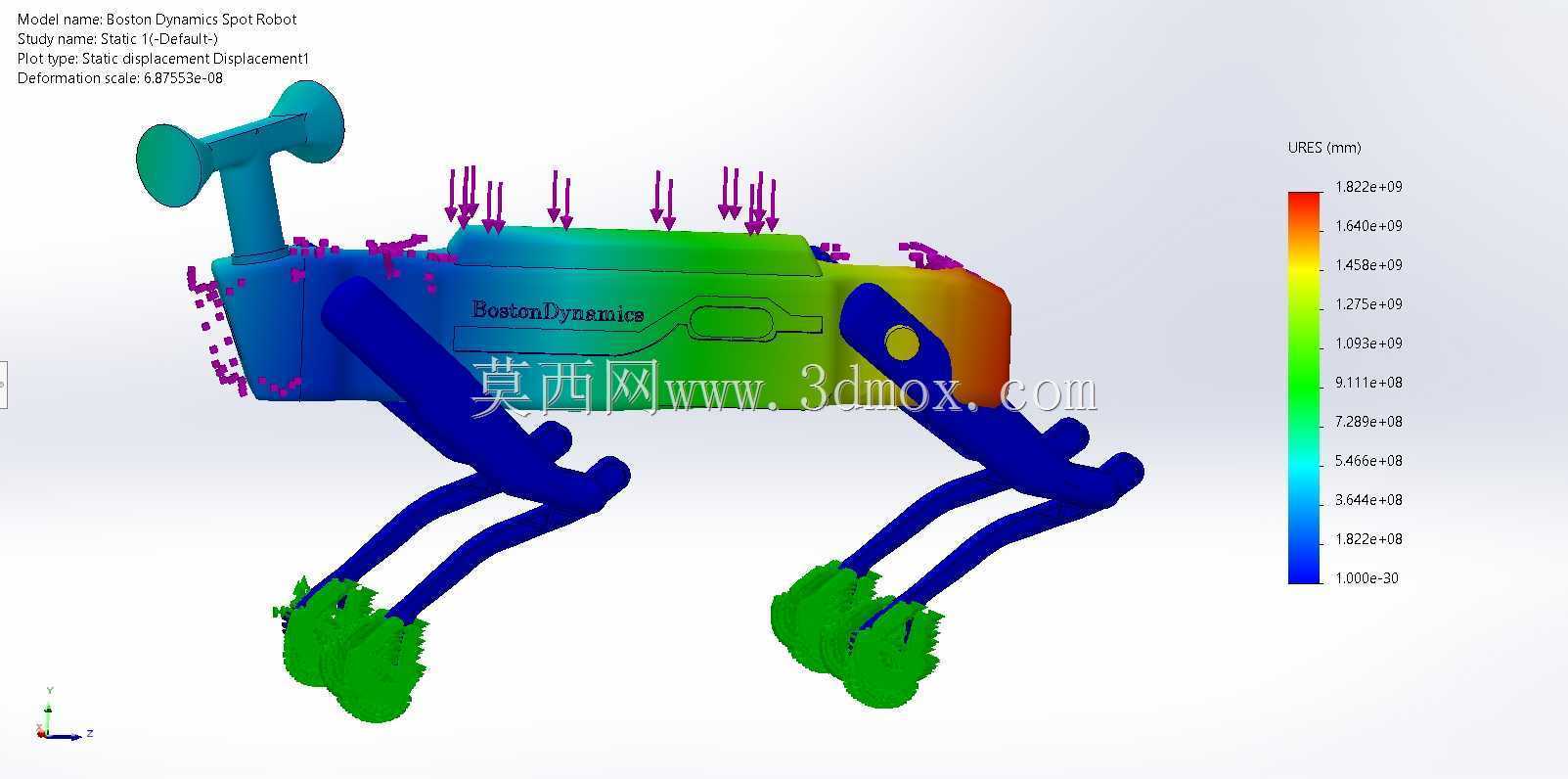

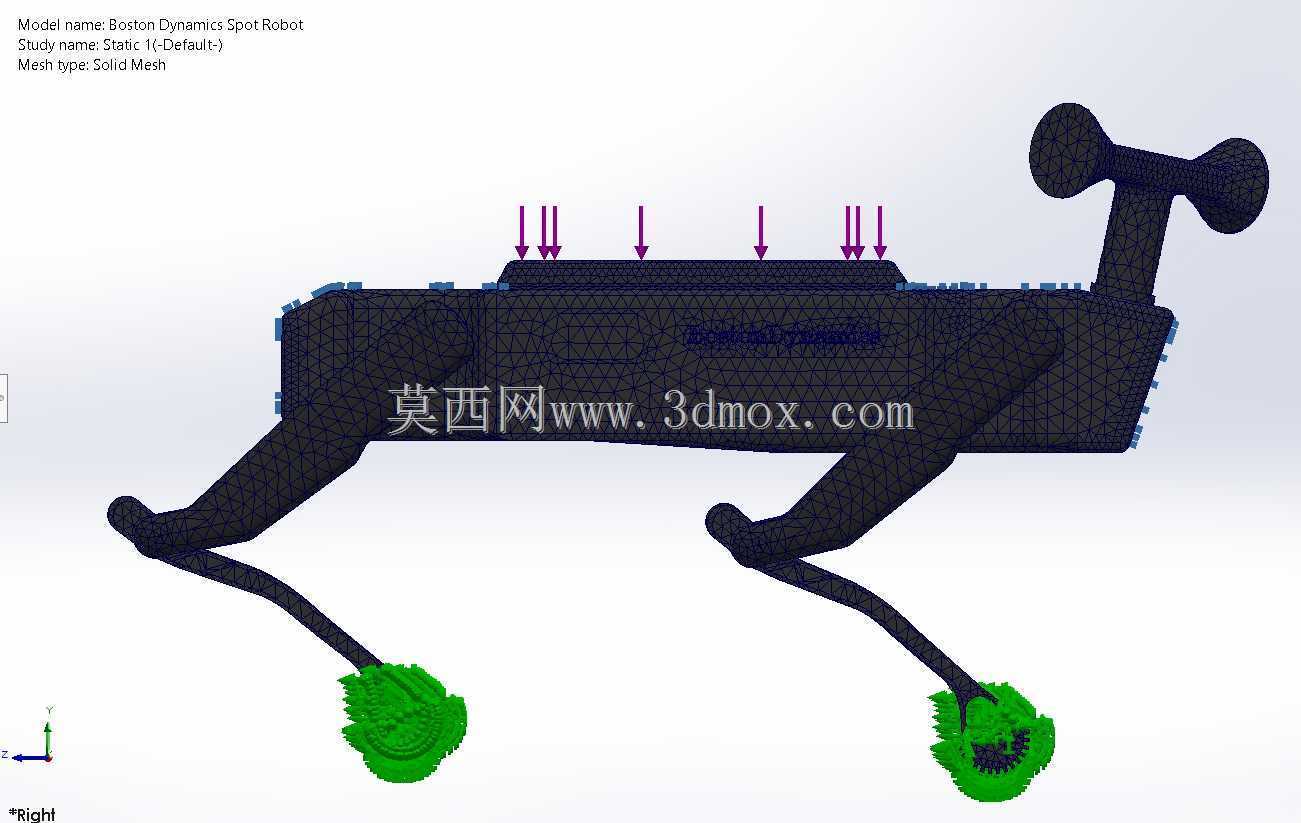

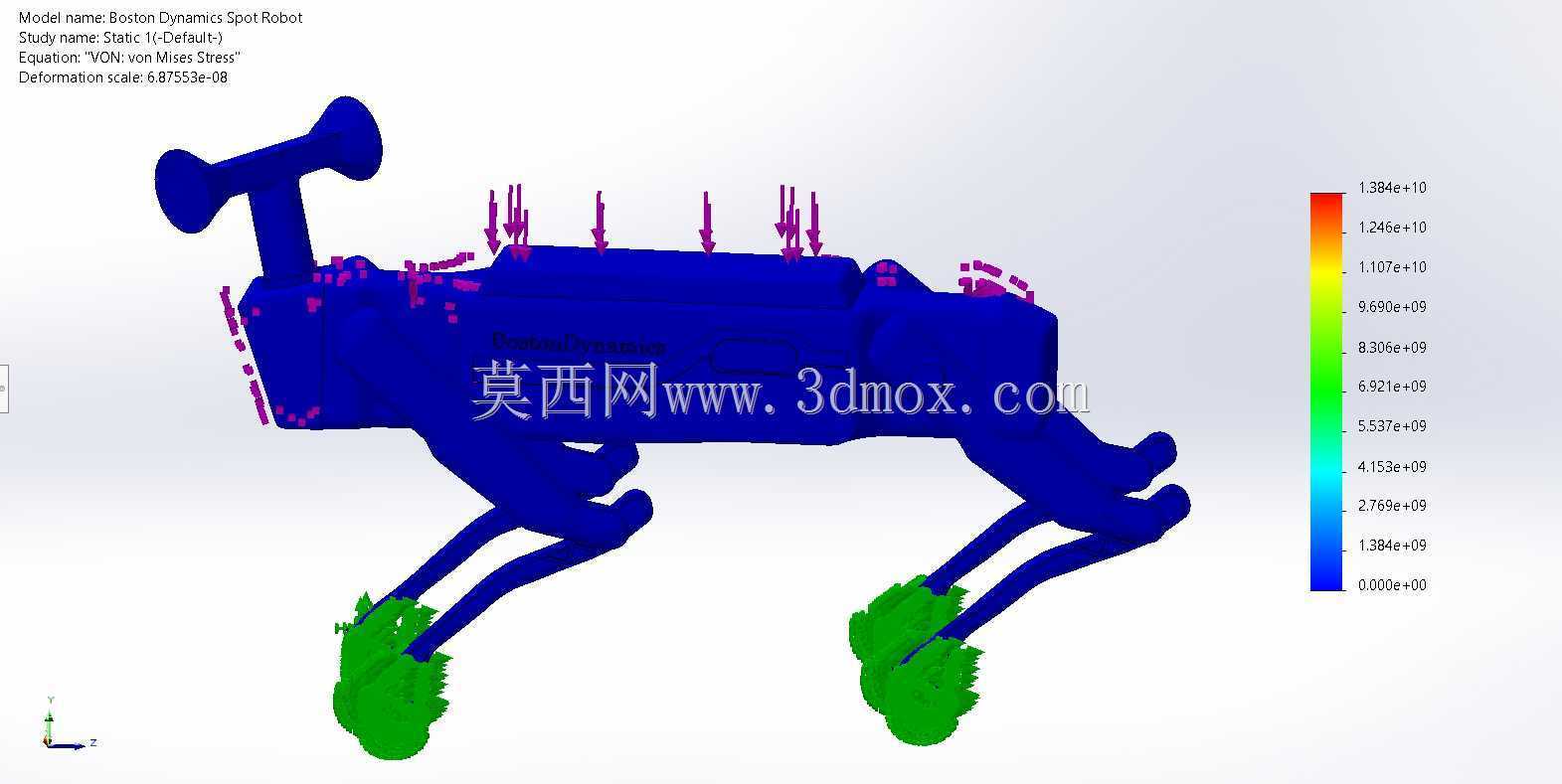

　　安装边界应控制在常规车间通道、门洞口和设备夹层可通过的范围内，背部载荷不能明显抬高重心，侧向挂载也需避免超出足端稳定区域。设计思路不是单纯追求外观相似，而是围绕步态实现、重心转移和维护拆装展开：躯干外壳分段，便于内部线束布置；腿部连杆采用轻量化形态，减少惯量；关节驱动位置靠近近端，使远端运动更灵活。实际使用中，它可以沿管廊读取仪表，在建筑工地复核路径，也可进入危险区域回传图像与环境数据。结构分析时应关注静姿态下足端反力、关节扭矩、连杆应力和迈步过程中的变形协调，尤其要保证单侧支撑、爬坡和越障时机身不过度俯仰。整体模型把仿生外形、机构运动、载荷扩展和现场通行需求结合在一起，适合作为足式机器人方案验证、结构细化与运动空间校核的参考。
