离心式电机鼓风机结构设计三维数模

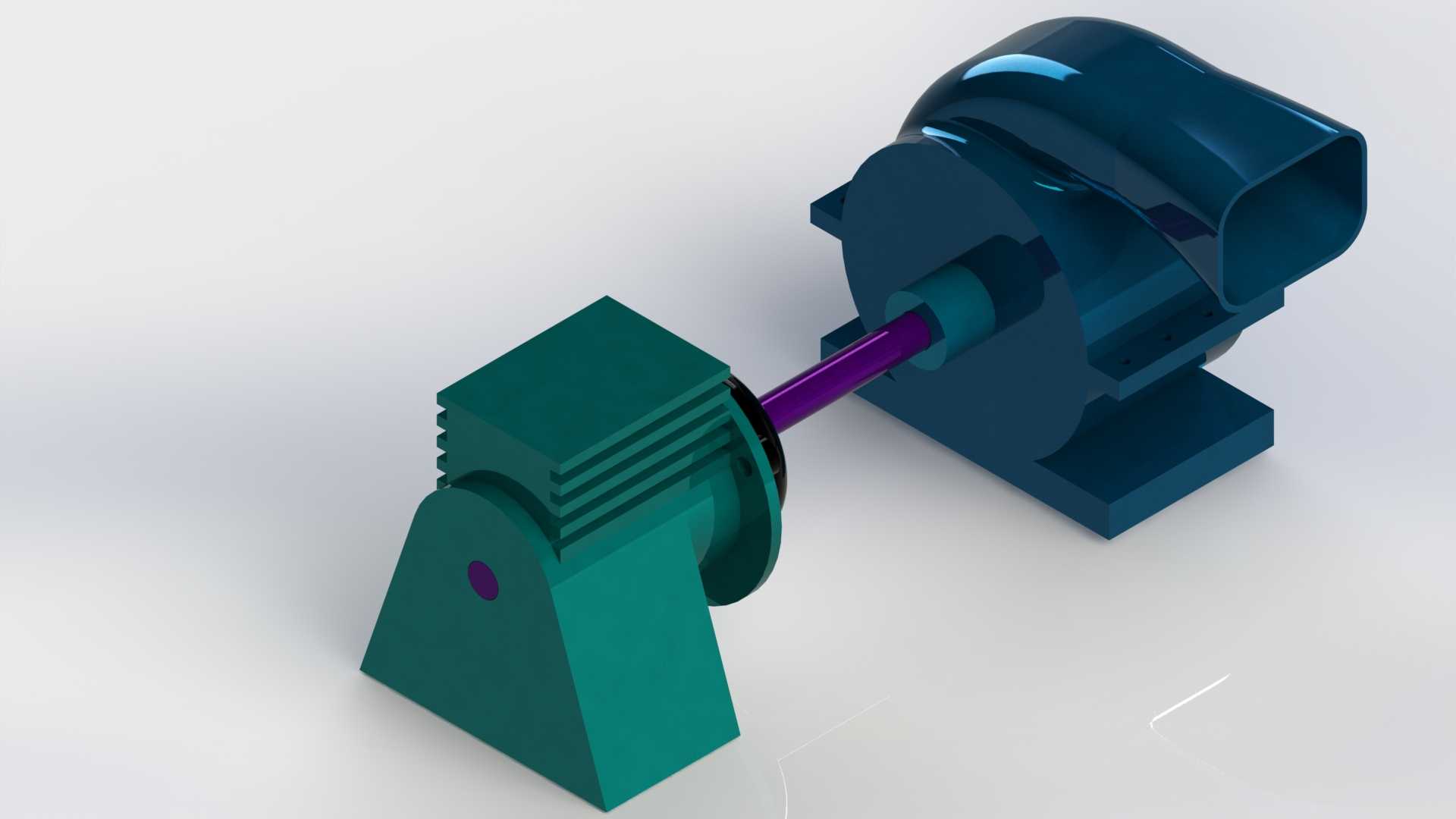

　　在HVAC系统配套、工业车间工位送风、小型设备散热排风这类场景里，离心式电机鼓风机是应用占比极高的流体输送部件，和普通轴流风机不同，这类设备依靠叶轮旋转产生的离心力提升气体压力，能在相对紧凑的安装空间里提供更高的风压，适配管路送风、设备正压防尘这类需要克服风阻的工况。这套三维数模完整还原了设备的装配关系，从结构拆分来看，核心的做功部件是前倾式离心叶轮，叶轮和驱动电机的输出轴通过同轴联轴器直连，省去了皮带传动的张紧结构，整体传动损耗更低，也减少了后期运维的易损件数量。

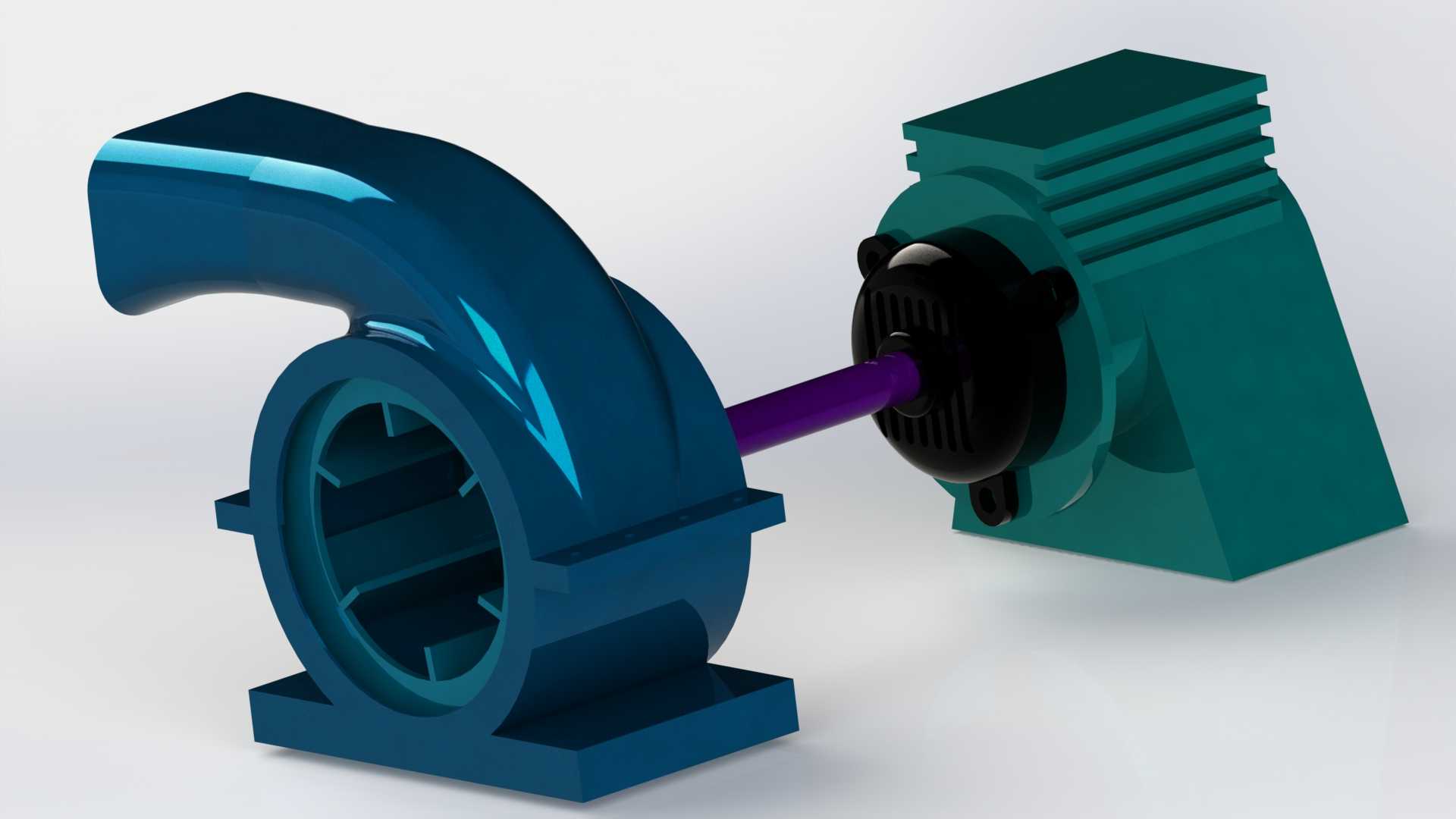

　　蜗壳部分采用对数螺旋线型线设计，建模时严格匹配叶轮出口的气流角，能把叶轮甩出的高速气流顺畅导向出风口，避免流道内出现涡流区造成不必要的风压损失，蜗壳侧壁预留的安装凸台和电机端盖的止口完全契合，装配时不需要额外调整同轴度，能有效降低运行时的径向跳动。驱动端的电机外壳做了轴向散热筋结构，筋条的走向和电机自身冷却风的流向一致，当风机运行时，部分泄漏气流会顺着散热筋表面流过，带走电机绕组产生的热量，不需要额外加装独立的冷却风扇，进一步压缩了整机的轴向尺寸。

　　从安装边界来看，整机采用底部一体式安装支座，支座上的两个长圆形安装孔预留了足够的位置调整余量，能适配现场安装时的孔位偏差，进风口采用直筒式法兰接口，出风口为切向方形接口，两个接口的连接尺寸都匹配常规通风管路的标准规格，不需要额外制作过渡转接头就能直接对接管路。建模过程中对各部件的配合间隙做了精准还原，叶轮和蜗壳内壁之间的径向间隙控制在叶轮直径的千分之五到千分之八区间，这个间隙范围既能避免叶轮高速旋转时和蜗壳发生刮蹭，又能尽可能减少间隙处的气体回流，保证容积效率。电机和蜗壳之间设置了密封挡圈，能防止输送的气体顺着电机轴的缝隙渗入电机内部，在输送含少量粉尘的空气时，也能阻挡大颗粒粉尘进入电机轴承，延长轴承的使用寿命。

　　这套结构的设计逻辑完全围绕实际工况的可靠性展开，没有冗余的装饰性结构，所有外部曲面都服务于气流组织或者安装需求，比如蜗壳外侧的加强筋，既提升了蜗壳的结构刚度，避免风机运行时薄壁蜗壳产生共振噪音，同时筋条的位置刚好避开了安装螺栓的操作空间，现场拆装时不需要额外使用特殊工具。对于结构设计从业者来说，这套数模完整呈现了小型离心风机从叶轮型线设计、蜗壳流道匹配到安装接口规划的全流程细节，在做同类通风设备选型或者改型设计时，可以直接参考其配合尺寸的设计逻辑，尤其是电机和风机主体的直连结构设计，能帮助设计人员规避同轴度偏差带来的震动、噪音问题，也能合理规划整机的安装尺寸，避免在设备布局时出现安装空间不足、接口对接错位的问题。在实际工业应用场景中，这类直连式离心鼓风机常被配套在小型除尘设备、电子设备散热机柜、焊烟收集装置上，相比高压风机，它的运行噪音更低，风压曲线更平缓，当管路阻力出现小幅波动时，风量变化幅度更小，能保证末端送风或者排风的稳定性。数模中还原的叶轮叶片为圆弧前倾式，这种叶型的特点是在相同转速下能获得更高的风压，同时气流在叶片表面的流动分离更少，运行时的气动噪音比后倾叶片更低，适合对噪音控制有要求的室内安装场景。
