艾坦分流式纸箱转向输送设备结构设计

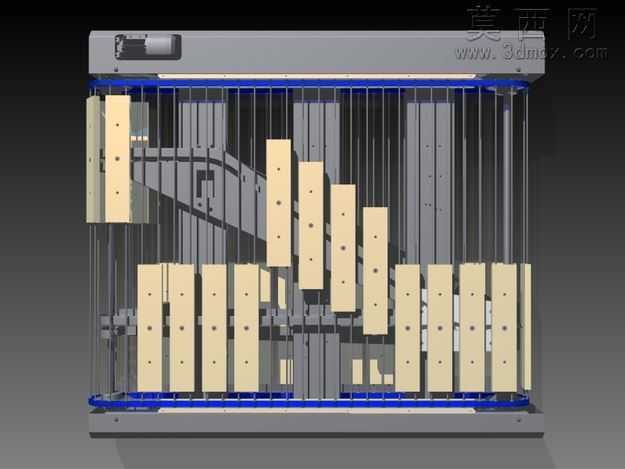

本模型为分流式纸箱转向输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对各功能模块进行独立零件建模后完成层级装配，保证各运动部件无干涉、装配关系准确。模型整体采用框架式主体结构，上下设置平行的输送导向轨道，轨道采用蓝色耐磨材质模拟工业常用的输送导轨材质，框架主体采用哑光灰色金属材质还原工业设备的金属质感，表面做了均匀的哑光喷涂质感处理，避免渲染时出现过曝反光问题。核心分流模块采用多组错落排布的米色拨块组件，拨块表面做了均匀的安装孔位建模，还原实际加工的孔位特征，拨块通过内部的联动轴系连接，可在驱动作用下完成定向摆动，实现纸箱的分流转向动作。设计思路围绕纸箱无停顿转向分流的需求展开，摒弃传统输送线需要纸箱驻停转向的结构，通过多组拨块的差速动作配合，可在纸箱持续输送的过程中，将纸箱平稳转移至B行输送路径，全程无需纸箱停顿，也无需额外配置转向台机构，大幅提升分流输送的效率。建模过程中对每一组拨块的安装位置、摆动行程都做了参数化约束，可根据不同规格的纸箱尺寸调整拨块的排布间距与摆动角度，适配不同的物流分拣场景。渲染阶段采用工业产品常用的三点布光方式，主光源从斜上方投射模拟车间顶光效果，辅助光源补全结构暗部细节，轮廓光勾勒设备整体边缘，清晰展现内部的联动结构与外部框架的装配关系，各部件材质区分明确，金属框架的冷硬质感、导轨的耐磨塑胶质感、拨块的轻质工程材质质感都得到了准确呈现，整体结构紧凑，功能逻辑清晰，可直接用于物流输送方案的展示、结构参考以及相关教学演示使用。
