分段式蓝色滚筒输送设备结构设计

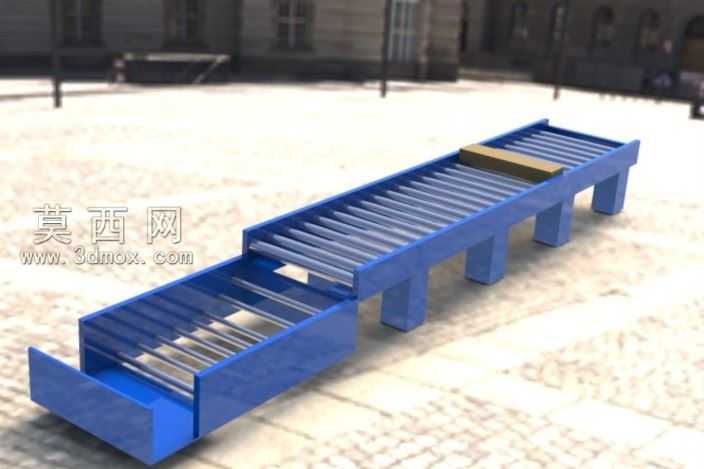

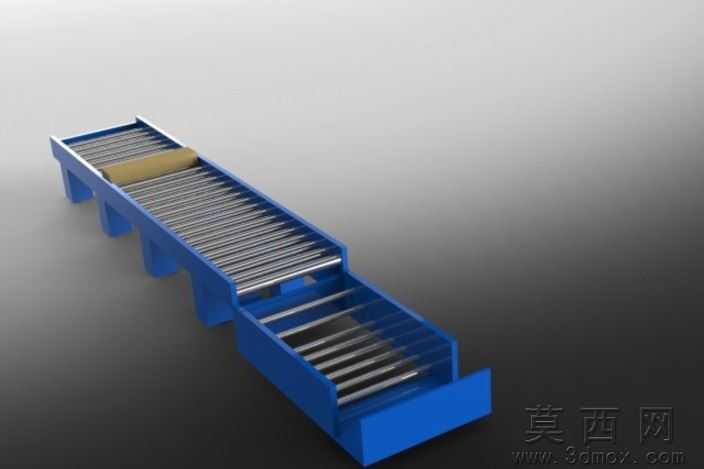

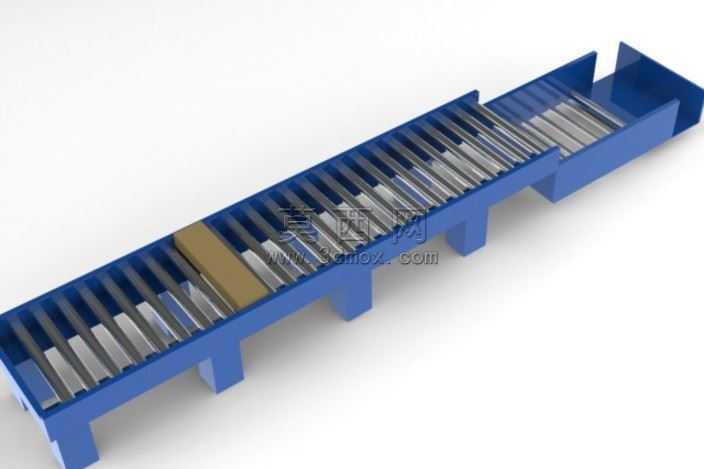

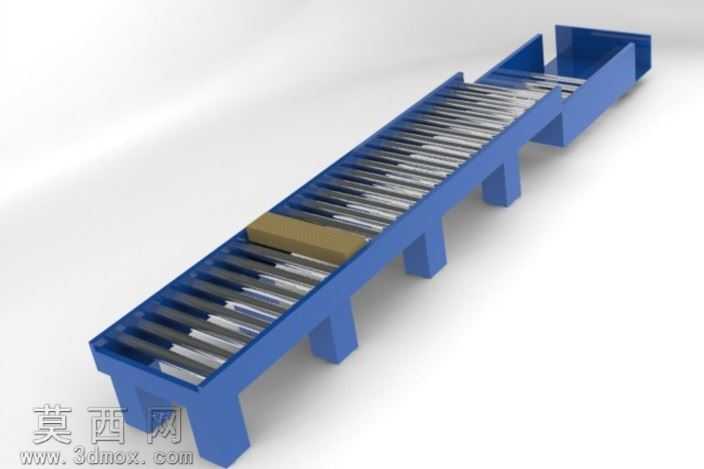

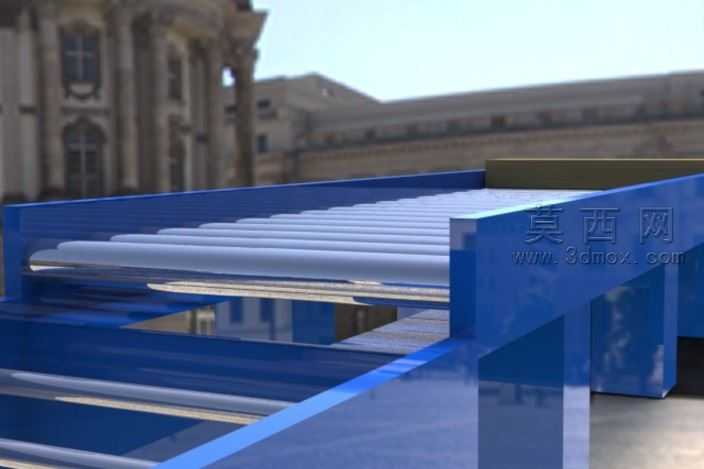

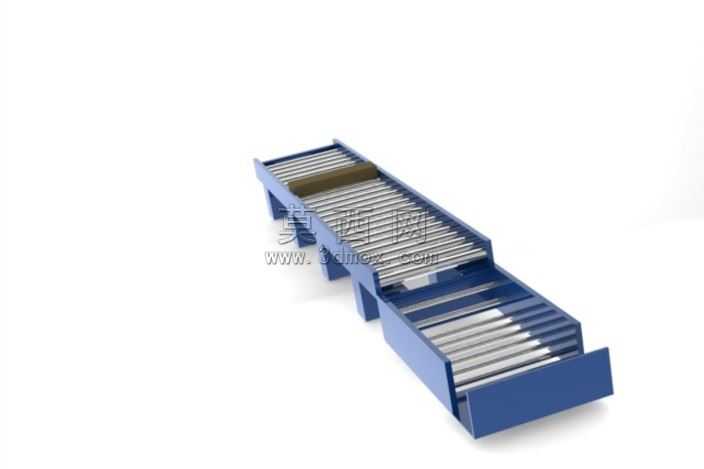

本作品为分段式滚筒输送设备的三维建模设计成果，整体采用模块化分段布局思路，将输送线拆分为两段独立的滚筒输送单元，可根据实际产线布局需求灵活调整拼接角度与安装位置，适配不同车间的空间排布要求。建模过程中首先完成主体支撑框架的参数化搭建，框架采用加厚型方管支撑腿结构，每段输送单元配置多根等距分布的支撑腿，保障长距离输送过程中的整体结构稳定性，避免重载工况下出现框架形变问题。滚筒组件采用等间距排布设计，每根滚筒的轴端与框架侧边的安装位做了精准的配合约束，确保滚筒转动时的同轴度，减少物料输送过程中的卡顿偏移问题。两段输送单元的衔接处做了落差式过渡设计，可实现物料在不同高度工位间的平稳转运，无需额外增设顶升移载机构即可完成简单的高度差输送需求。材质渲染阶段，主体框架赋予高饱和度的蓝色金属烤漆材质，还原工业输送设备常用的外观涂装效果，表面添加细微的颗粒质感模拟真实漆面的哑光触感，滚筒部分赋予亮面金属材质，体现钢材的光滑耐磨特性，支撑腿底部添加防滑垫材质细节，提升整体模型的真实感。模型还预留了驱动组件的安装位，后续可根据实际使用需求加装电动滚筒或者链传动驱动结构，将无动力滚筒线升级为动力输送线，适配不同的输送速度与载重要求。整体建模严格遵循机械设计的装配规范，所有零部件的配合间隙均符合实际加工装配的公差要求，既可以作为物流输送系统的方案展示模型，也可用于后续的工程出图与生产加工参考。
