4比1传动比链轮链条传动组件

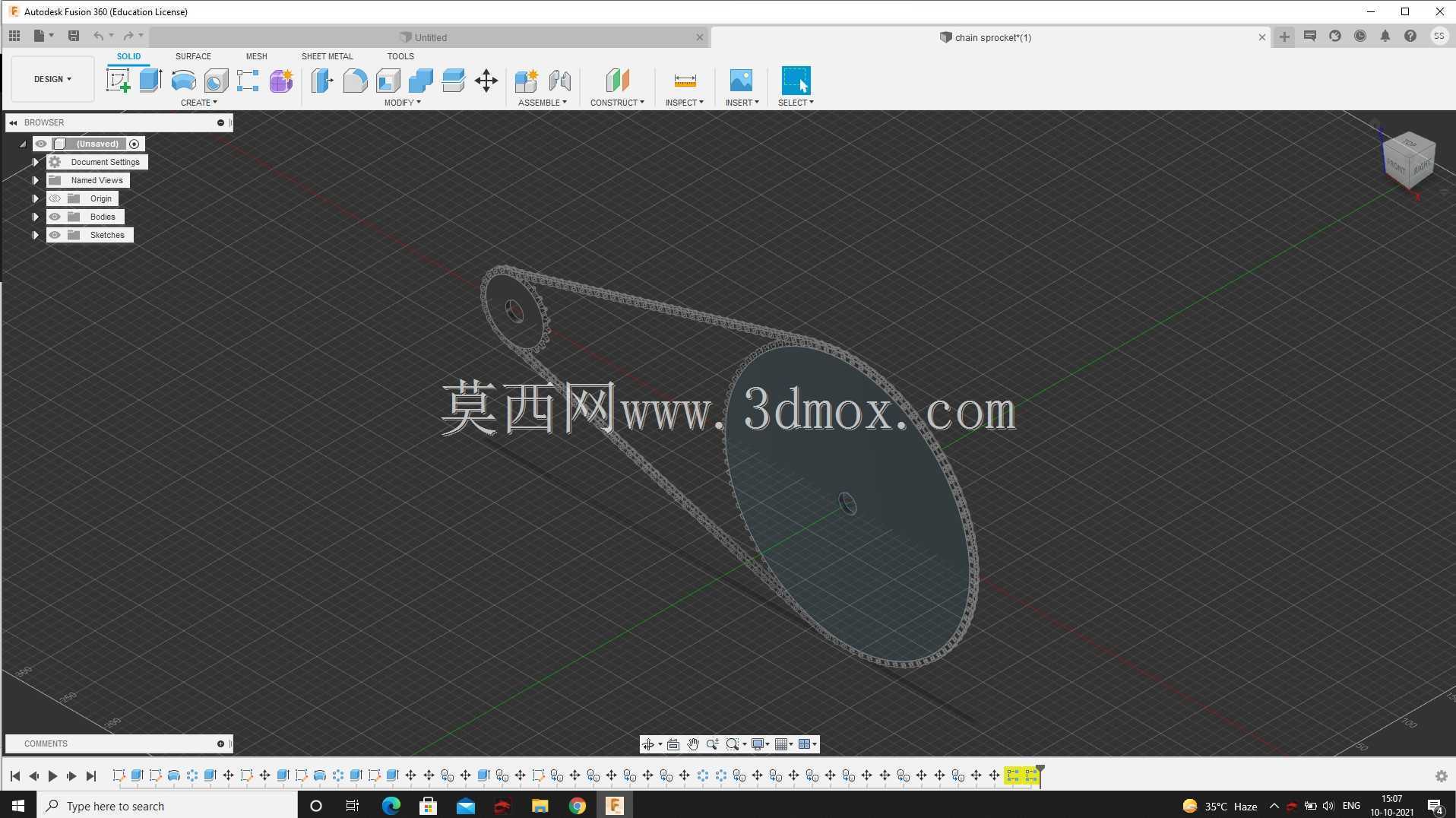

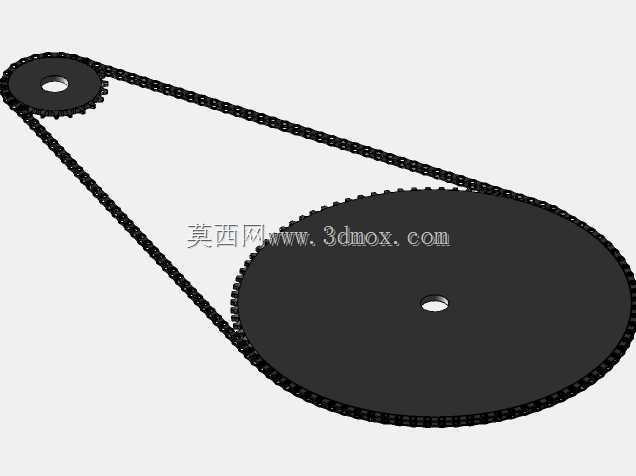

　　这套链传动结构在常规输送线、小型动力输出工位、轻工辅机以及需要远距离定比传递扭矩的设备布局里十分常见，选型阶段往往先核对两端轴的中心距，再根据从动端需要的转速把主动轮和从动轮的齿数配比锁定在4:1，避免带传动长期运行后打滑丢转的问题。整套模型把大小两个链轮与闭合链条的啮合状态完整还原，齿形轮廓、链节铰接间隙、轮盘外缘的齿距排布都按照实际装配关系搭建，工程人员调取后可以直接核对张紧侧与松边的下垂余量，也能在布局阶段判断链条绕行路径会不会和周边护罩、机架横梁发生干涉。

　　从功能特性上看，链传动本身对多粉尘、温差波动较大的车间环境适应性更强，不需要像同步带那样严格控制预紧力，两轮即便不在完全同一平面的微小偏差下，也能靠链节的铰接余量补偿安装误差。设计这套结构时，首先要确定的是链轮的分度圆直径，大轮盘承担减速增扭的作用，小轮盘接动力输入端，两轮中心开孔预留轴伸与键槽位置，安装边界要给轴端挡圈、锁紧螺母以及轴承座留出操作空间；链条包角在小轮上的啮合齿数不能过少，否则高速运行时会出现多边形效应带来的脉动冲击，这也是4:1配比下反复校核中心距的原因。

　　现场布局时，链条的松边通常布置在下方，方便后续加装张紧轮或者张紧托板，两轮的轴线必须保持平行，否则链节会出现偏磨、侧边跳齿的故障。模型里呈现的闭合链环逐节铰接的形态，也能帮助设计者直观看到链节进入啮合、脱离齿槽的全过程，在做护罩开孔、润滑管路布置时，可以顺着链条走向布置滴油嘴，让润滑油精准落在啮合间隙里。不同于齿轮传动需要严格密封箱体，这套开式链传动组件维护时只需要定期检查链节伸长量，当总伸长量超过原节距的允许阈值后，再拆换链节或者整体更换链条，日常运维门槛很低，非常适合中小型设备的动力传递场景，在样机阶段用来验证传动路线、核算安装空间也十分直观。
