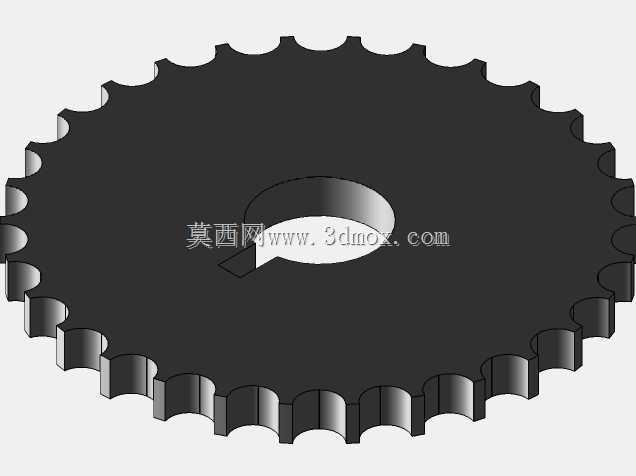

在自动化输送线、间歇进给工装以及小型凸轮分度机构里,这类外缘带连续齿形轮廓、中心开设键槽的盘形零件常承担运动转换与周向定位双重作用。它并非单纯按渐开线圆柱齿轮思路设计,外缘每一个齿状凸起都对应从动件一次抬升或停歇,轮廓曲线直接决定执行端的位移、速度和加速度变化。实际选型时,工程师先根据工位节拍确定升程角、远休止角、回程角和近休止角,再反推盘片外轮廓各段半径;若从动件采用滚子接触,还要在理论轮廓基础上偏置滚子半径,得到可加工的实际型面,避免运动干涉或冲击。盘体中心孔与轴颈采用过渡配合,键槽侧壁传递扭矩,装配后靠轴肩和紧固件限制轴向窜动;盘片厚度需结合接触应力校核,太薄会在加压接触时产生挠曲,太厚则增加转动惯量,影响高速启停响应。

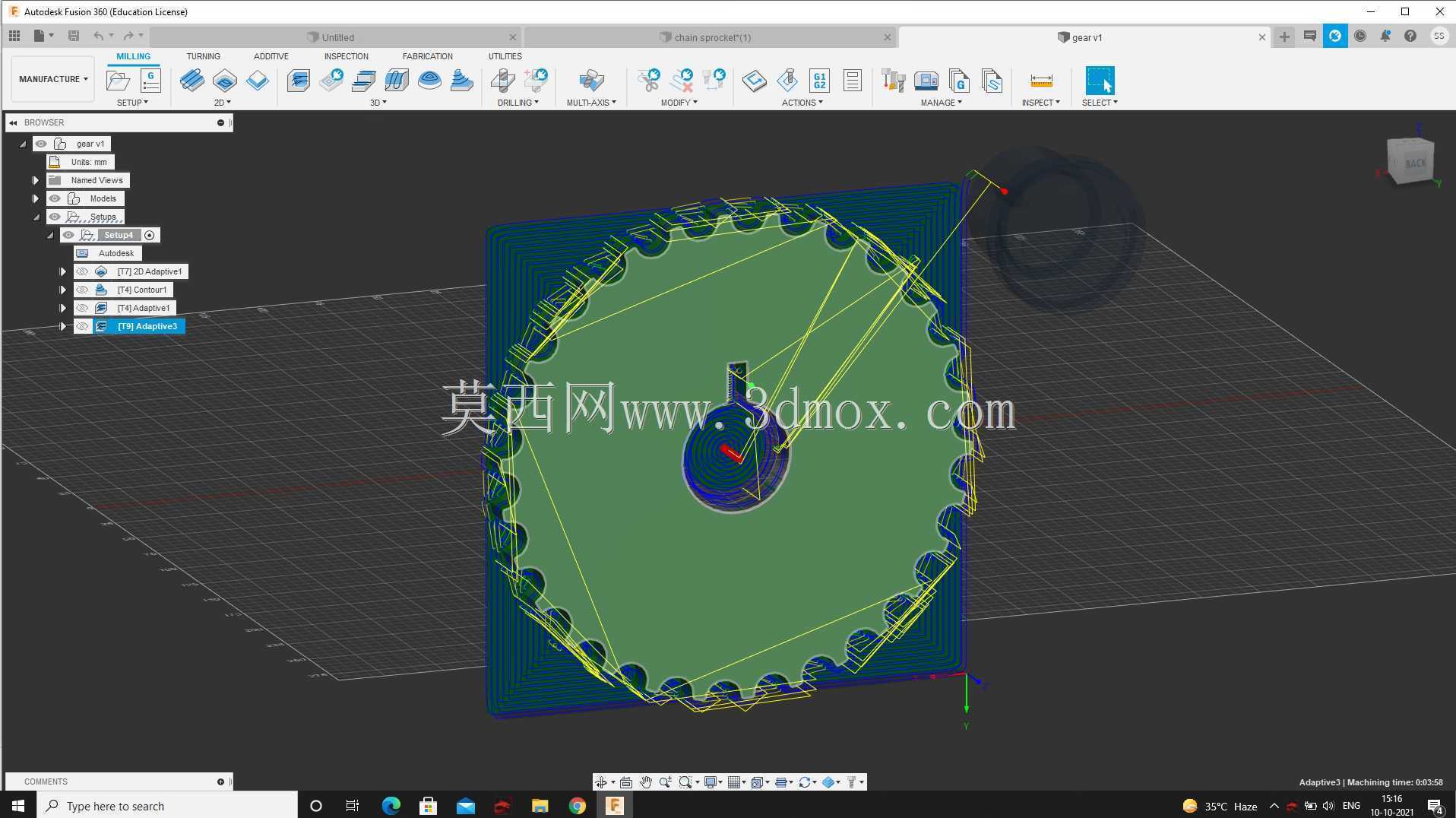

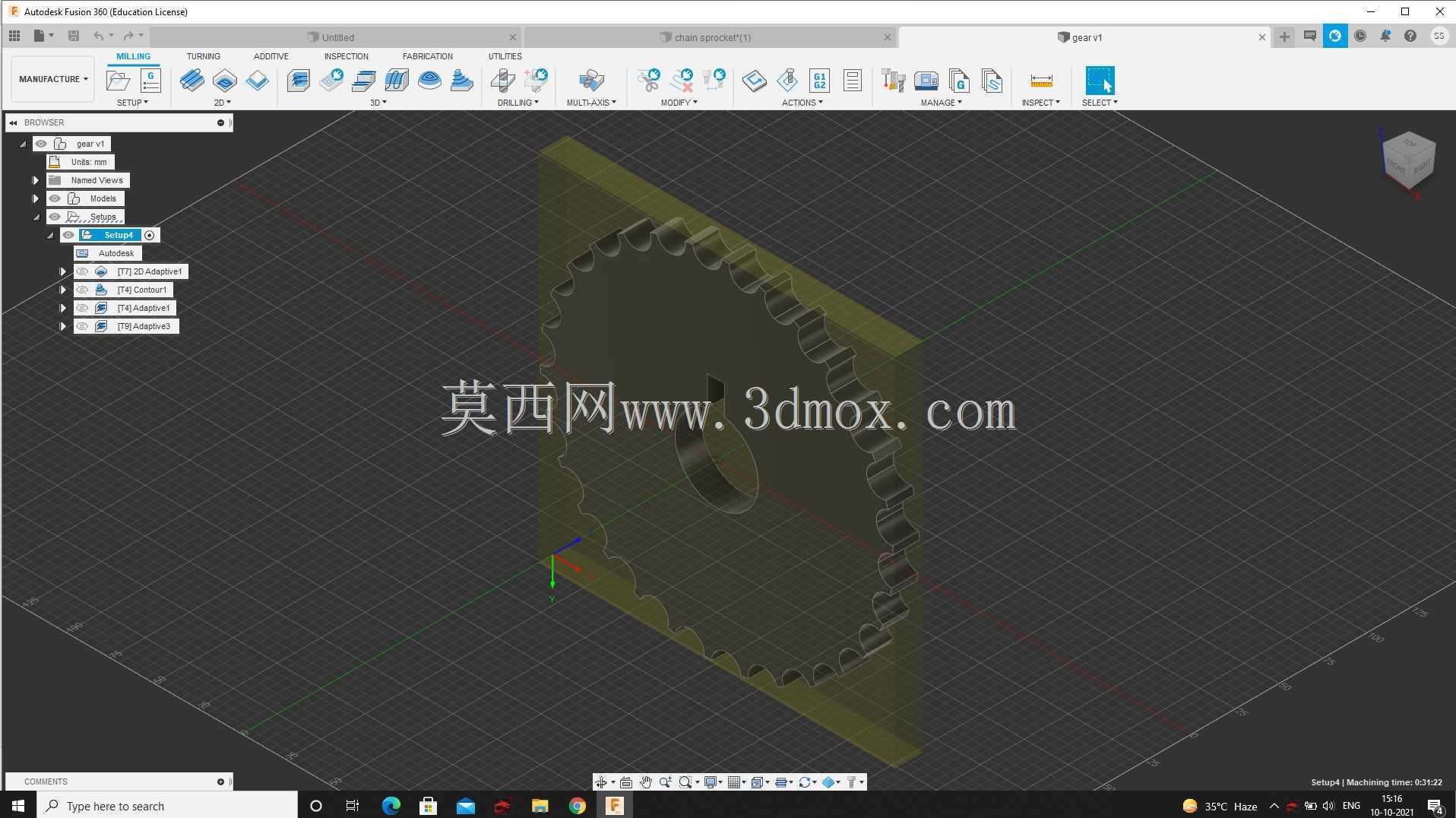

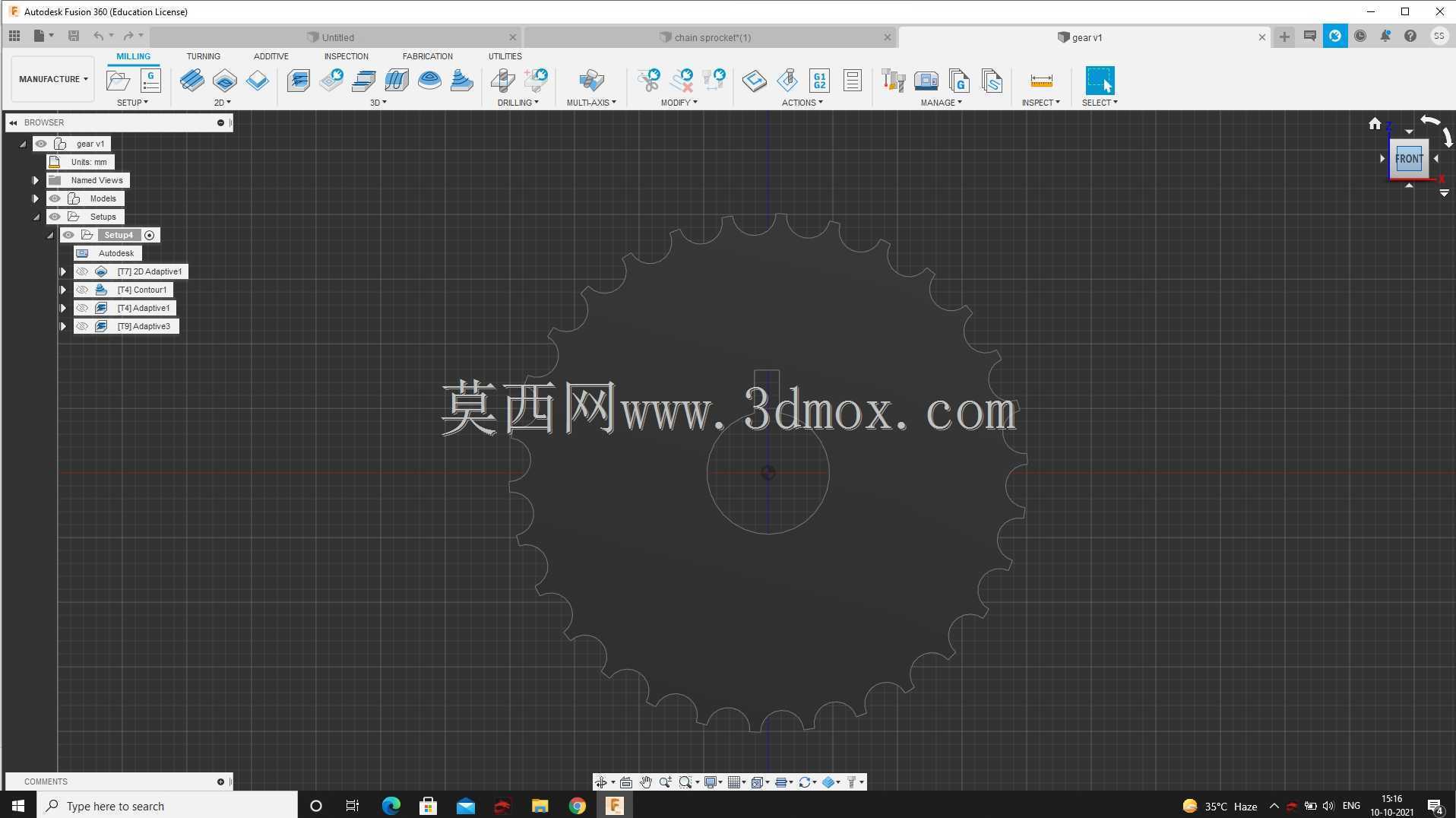

外缘齿形的圆角和过渡段不能随意简化,尖角在热处理和高速运行中容易形成应力集中,也会让从动件加速度突变,引发振动和噪声。建模过程中先绘制盘体基准草图,以中心孔为装配基准定位键槽,再按运动规律逐段勾勒外轮廓,拉伸得到主体后对棱边做倒角处理;齿形阵列要保证周向均布,相邻轮廓衔接处保持曲率连续,这样后续导入运动仿真软件时,从动件位移曲线才能平滑闭合。现场安装需预留盘片外径之外的滚子摆动空间,中心孔轴线要与从动件导路方向垂直,键槽装入后检查周向间隙,间隙过大会造成反向冲击,过小则装配困难。这类零件常见于包装机械的送料工位、轻工设备的间歇推送机构以及教学实验台的凸轮演示单元,磨损后可直接按轮廓数据返修或线切割加工,维护时重点查看外缘接触点的压痕和键槽挤压变形。
