镀铬不锈钢打孔通风制动盘三维设计

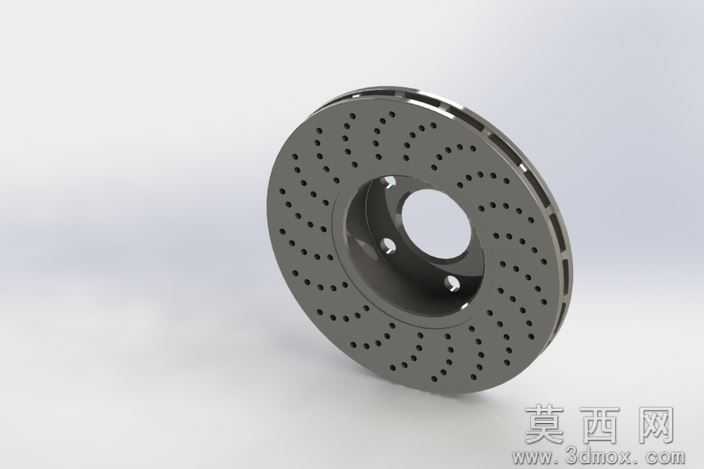

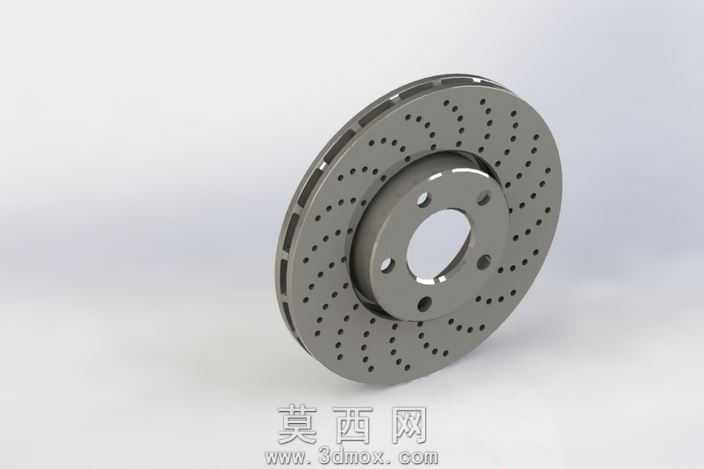

本作品为汽车制动系统核心部件制动盘的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循汽车制动部件的实际工程尺寸规范，保证模型各结构比例与量产实物高度一致。建模阶段首先绘制制动盘的中心安装基准草图，精准定位中心轴孔、安装螺栓孔的位置与尺寸，通过旋转凸台命令生成制动盘的基础盘体结构，随后在盘体摩擦工作面按照散热排布规律绘制阵列式散热孔草图，采用拉伸切除命令完成所有通风孔的成型，同时在盘体边缘加工出通风导流槽结构，还原通风制动盘的双层中空散热结构，保证模型完整还原实物的散热通道构造。材质设置阶段，为模型赋予镀铬不锈钢材质参数，调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原镀铬不锈钢表面细腻的金属光泽与轻微磨砂质感，区分安装法兰面与摩擦工作面的材质表现差异，摩擦工作面设置为经过使用磨合的细微纹理质感，安装法兰面保留镀铬层的高亮金属反光效果。渲染阶段采用工作室柔光环境布光，多角度打光突出制动盘的曲面轮廓与打孔结构细节，通过阴影与反射效果强化金属部件的厚重质感，清晰展现散热孔的排布规律、双层盘体的夹层结构、安装定位凸台的细节特征。设计过程中充分考虑制动盘的实际功能需求，打孔排布采用非对称阵列设计避免制动时产生共振，通风槽的走向引导车辆行驶时的气流穿过盘体带走摩擦热量，安装孔位的定位尺寸完全匹配主流乘用车辆的转向节安装标准，模型可直接用于制动系统结构教学、产品外观展示、改装部件选型参考等场景，所有结构特征均可编辑，支持后续的工程图导出、有限元热结构分析等二次开发操作。
