盘式制动卡钳逆向结构三维数模

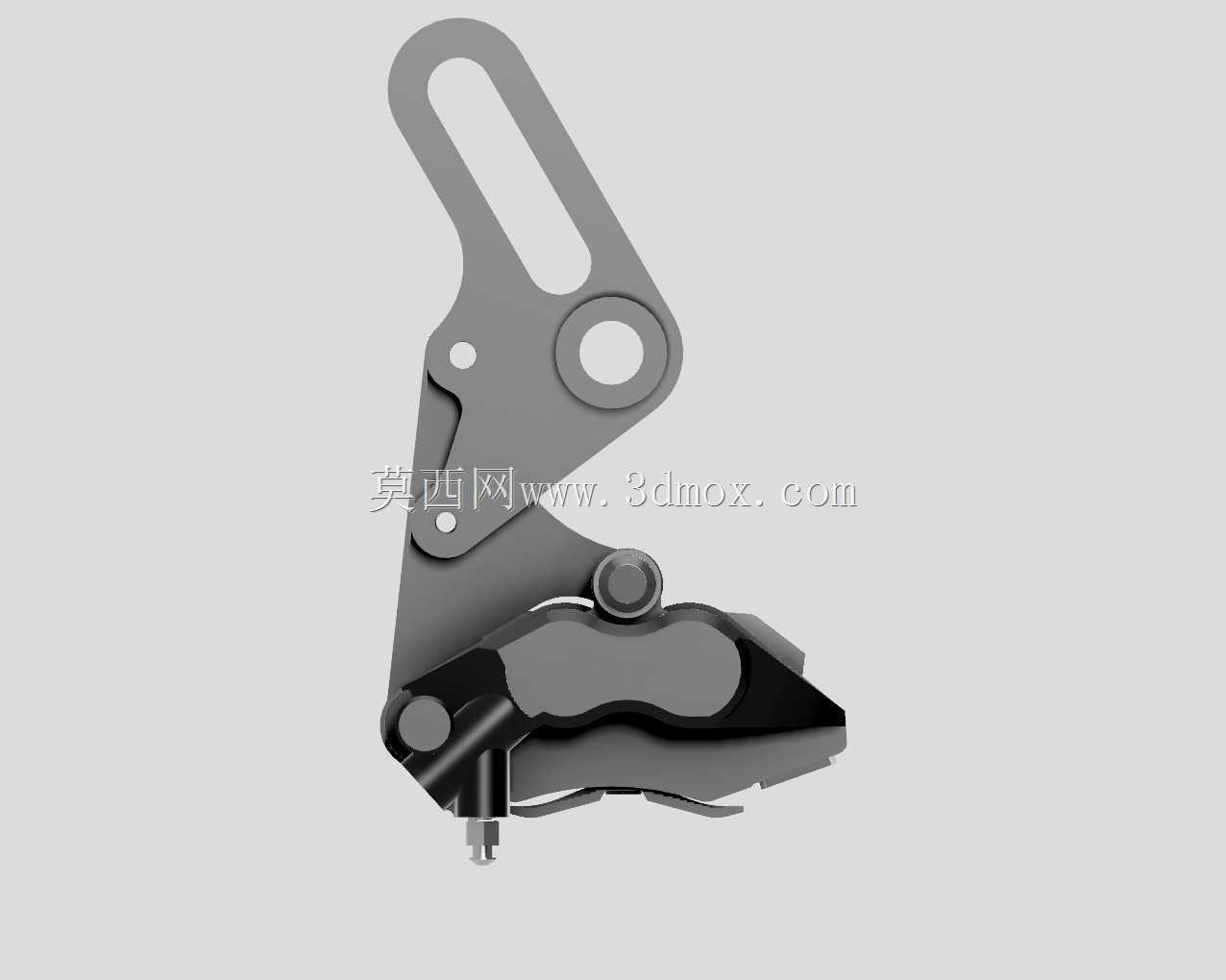

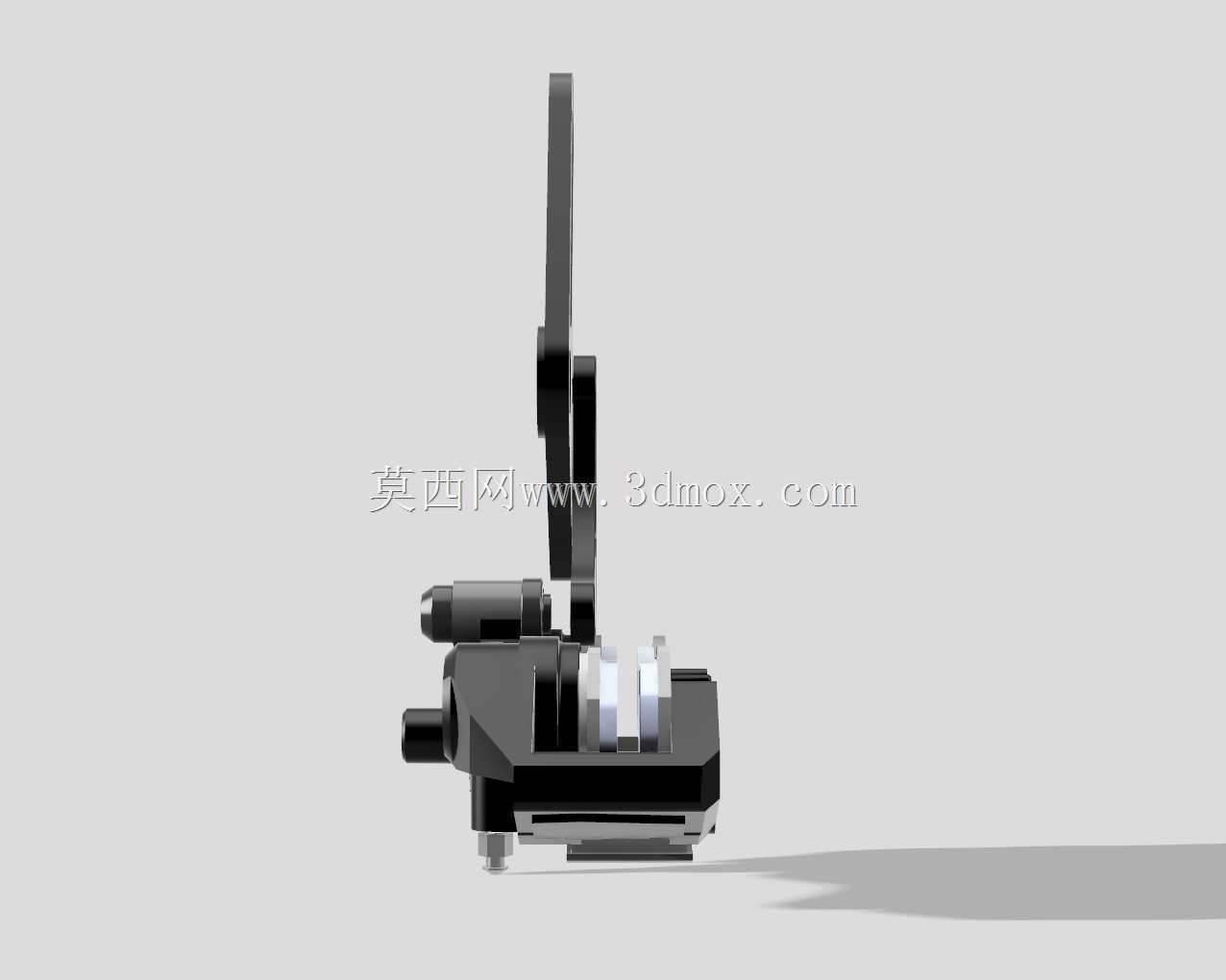

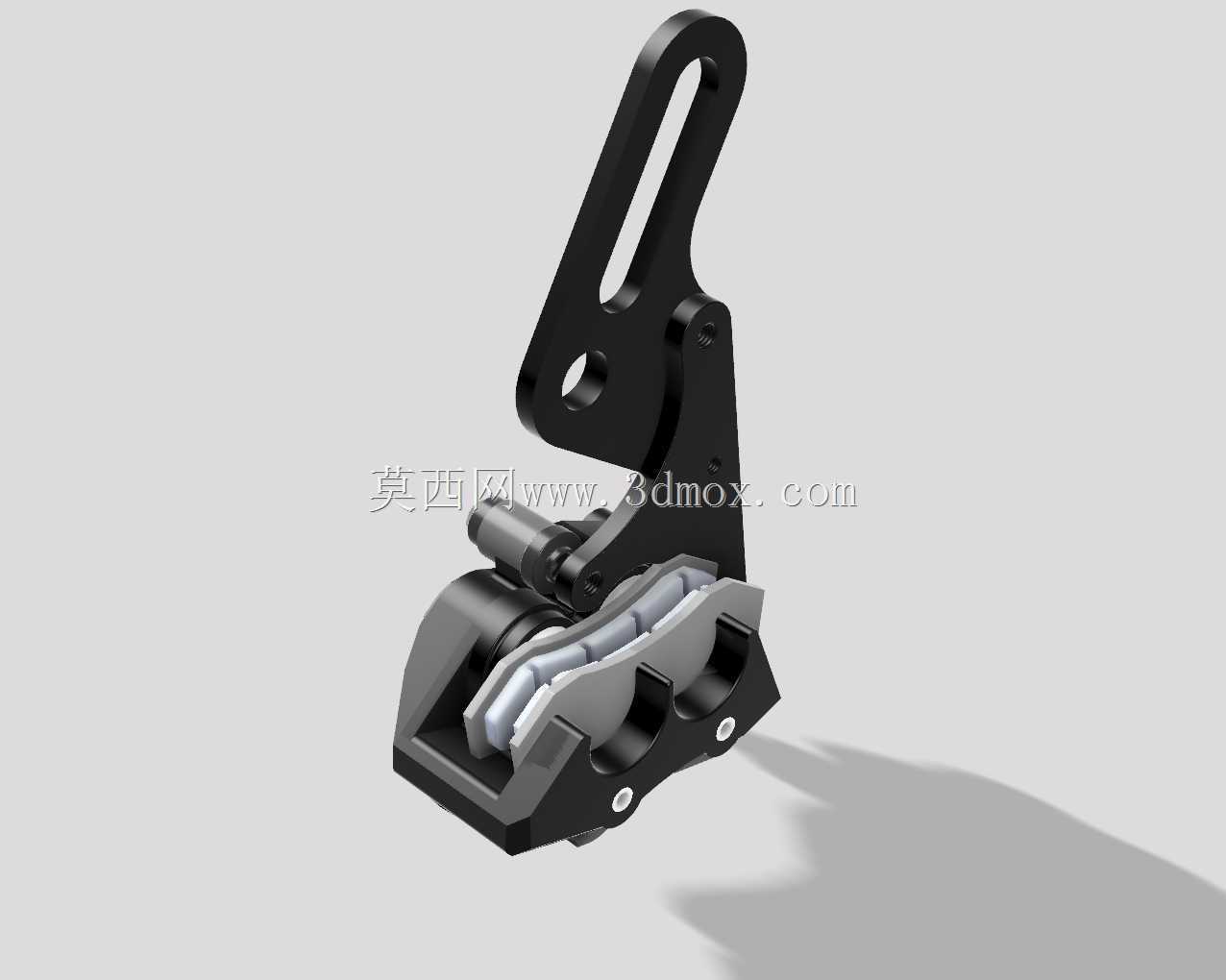

　　这套盘式制动卡钳数模围绕实车制动执行端的装配关系搭建，整体覆盖浮动钳体、制动背板、摩擦片组、摇臂联动段与安装铰接位，结构还原度贴合量产装车件的工程状态，可直接用于制动系统选型校核、底盘周边件干涉检查以及教学场景下的制动原理拆解演示。从实际装车场景来看，这类卡钳多用于轻型代步车辆、低速场地作业车以及滑板类通勤载具的轮边制动位，工作时摇臂接受拉线或杠杆端传入的制动力，带动钳体内部联动结构推动两侧摩擦片同步贴合制动盘，通过接触面摩擦力矩约束车轮转动，实现行车减速与驻停锁止。建模阶段优先梳理了钳体的受力传递路径：长条形摇臂开设的长槽用于适配拉线端行程余量，铰接孔位保留了衬套装配的同轴间隙，钳体外侧的加强筋沿制动力反作用力方向布置，

　　避免频繁制动时钳体出现开口形变；摩擦片分段排布的结构可增大接触贴合面积，背板与钳体导轨之间预留滑动间隙，保证制动解除后摩擦片可顺利回位，避免拖磨发热。外形边界方面，数模完整保留了卡钳朝向轮辋内侧的安装轮廓，底部两个固定孔的孔距、铰接点中心高均参照实件逆向拟合，摇臂摆动行程范围内未出现与钳体本体的结构干涉，摩擦片工作面的间距适配常规厚度通风制动盘，安装时卡钳内侧与转向节贴合面的定位凸台也做了还原，装配人员可直接参照数模核对轮边预留空间，排查转向极限位置下卡钳与轮辐、减震筒的磕碰风险。整套结构没有冗余装饰特征，所有曲面与实体特征均服务于制动动作实现与装配定位，逆向过程中对铸造圆角、安装孔倒角、摩擦片卡槽限位结构都做了等比例复刻，既能够支撑3D打印样件做功能验证，也可作为二次优化的基础数模，比如调整摇臂力臂长度改变制动输入力矩、修改摩擦片轮廓适配不同直径制动盘，结构逻辑清晰，特征分层明确，拆解后可单独输出每个零件的加工参考轮廓。
