单盘液压盘式制动总成结构设计

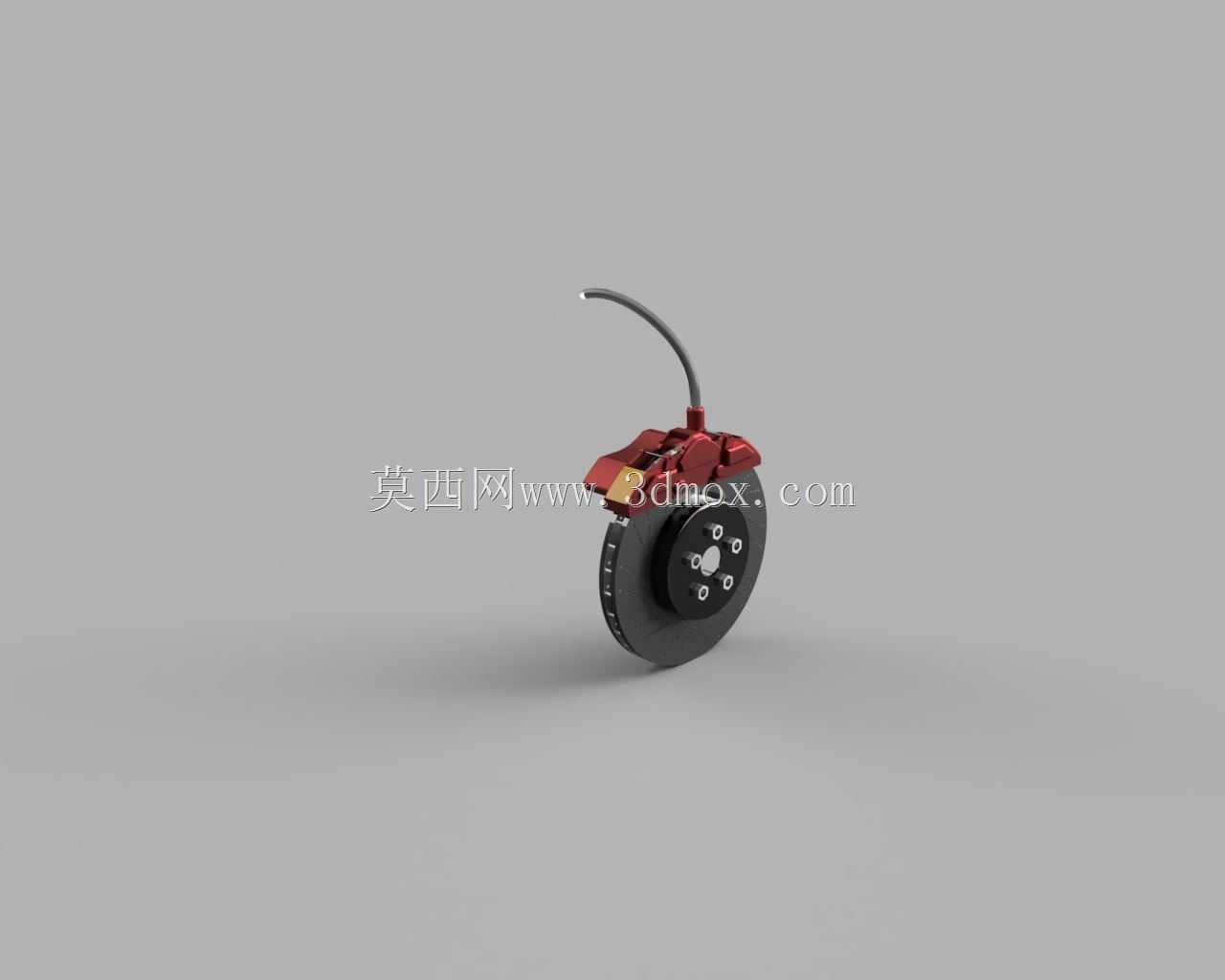

　　这套单盘液压盘式制动结构在轻型车辆、两轮代步设备以及小型实验台架中都有明确落点，核心任务是把液压管路传递来的压力转化为制动钳夹紧力，再通过摩擦片与制动盘接触面完成动能耗散。建模时先从制动盘的回转基准入手，盘体采用环形摩擦面加中心安装法兰的组合形态，中心均布的螺栓孔直接对应轮毂或输出轴端的安装螺柱，盘片外缘预留通风散热间隙，避免连续制动后摩擦热集中导致盘面翘曲。制动钳体跨装在制动盘两侧，红色钳壳内部容纳活塞腔与摩擦片导轨，进油口从钳体上方引出并连接高压油管，油管末端做弯弧走向处理，既避让悬架摆臂与轮辐空间，也保证液压油在泵体加压后能够顺畅推动双侧活塞同步动作。

　　从实际使用逻辑看，液压制动相比机械拉索结构，最大的优势是制动力传递线性、踏板或手柄行程短，摩擦片磨损后仍可通过活塞自动补偿间隙。设计中钳体与盘片的同轴度需要严格控制，盘片端面跳动量过大时会出现拖滞摩擦与制动抖动，因此三维装配阶段要把制动盘安装面、轮毂轴线、钳体安装支架三个基准反复校核。外形边界方面，制动盘直径决定制动力臂大小，直径越大，相同夹紧力下获得的制动扭矩越高，但径向尺寸也会侵占轮辋内部空间；钳体宽度则受轮辐内侧间隙限制，油管弯曲半径不能过小，否则会造成油液流阻上升甚至管路弯折堵油。

　　摩擦片贴靠盘片两侧，背部钢板与活塞端面接触，磨损极限位置在模型中可通过片厚预留量体现。液压泵与操控端建立压力后，油液经管路进入钳体油缸，活塞推动摩擦片压紧盘片，松开操控件后压力释放，密封圈回弹带动活塞回位，盘片与摩擦片之间保留微小间隙，减少正常行驶时的无谓摩擦。安装支架通常固定在车架或转向节上，需要承受制动反力矩，因此支架与钳体的连接螺栓孔位、定位凸台都要做强度冗余。在整车布置阶段，还要核对制动盘与防尘罩、轮辋、减震器之间的运动间隙，保证转向跳动和悬架压缩过程中不发生干涉。这套模型把盘、钳、油管、摩擦片的装配关系完整呈现，可直接用于制动系统原理演示、结构选型参考以及轻量化改装方案的空间校核。
