双端十字轴式可伸缩万向传动轴

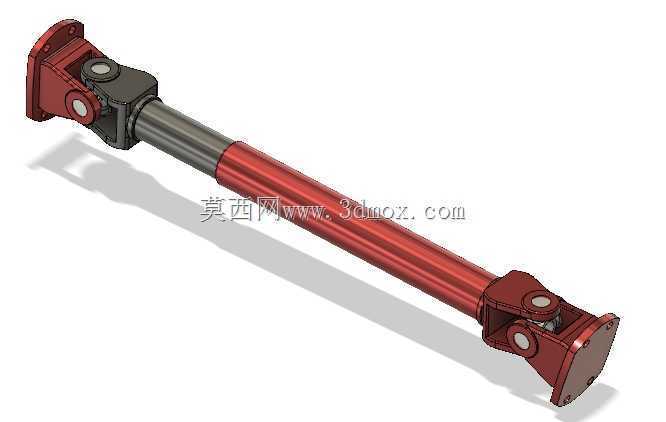

　　该万向传动轴采用两端十字轴万向节搭配中间可滑移花键轴段的结构形式，核心作用是在两根存在轴线夹角、安装位置存在径向或轴向偏差的转轴之间稳定传递旋转扭矩，在商用车底盘传动、工业输送线动力接驳、农机动力输出、工程机械动力传输场景中应用十分广泛。

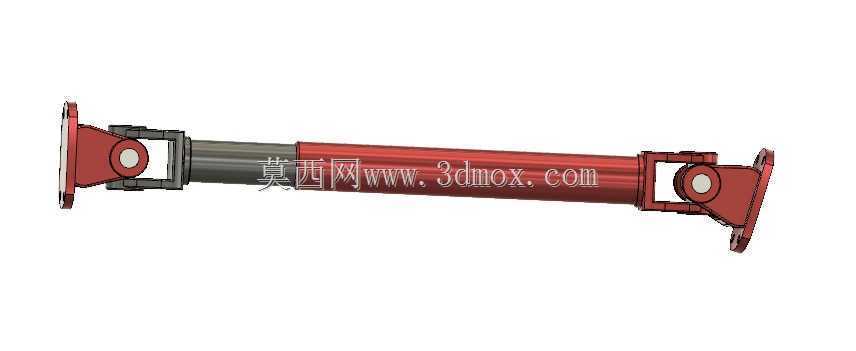

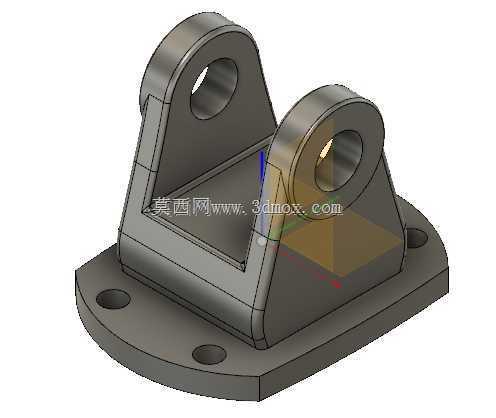

　　从结构设计逻辑来看，两端的十字轴万向节分别通过端部法兰盘与动力输入端、负载输出端完成连接，法兰面预留的螺栓孔可直接与对接法兰锁紧固定，安装时无需额外加工转接支座，仅需保证对接端面的平行度与螺栓孔位同轴度即可完成装配。十字轴铰接结构允许单端万向节在一定摆角范围内自由偏转，可补偿安装过程中两根轴的对中误差，也能适配设备运行过程中因机架振动、悬架位移产生的轴线位置变动，避免刚性连接在轴系错位时产生的附加弯矩，防止轴段、轴承因交变过载出现断裂失效。

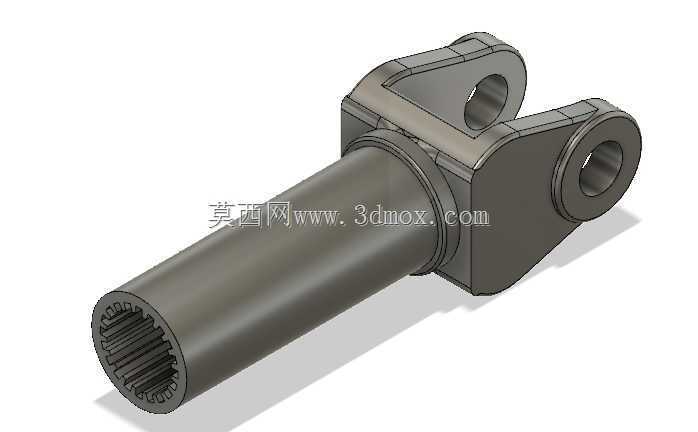

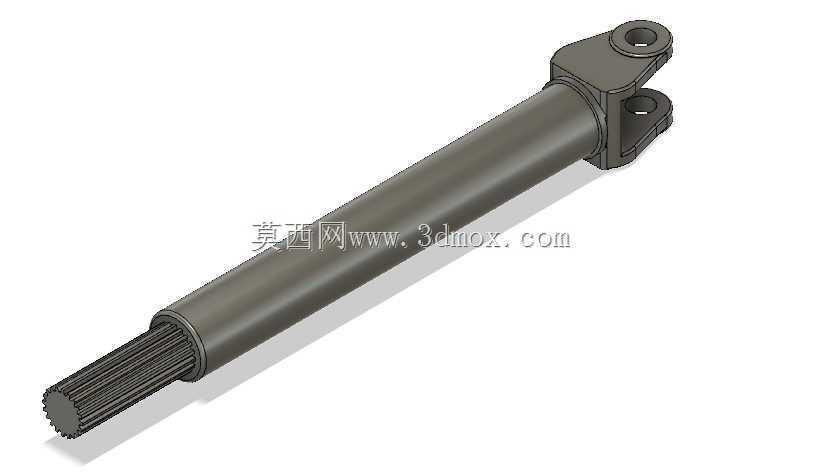

　　中间轴段采用内外套管配合的滑移结构，深色内轴与红色外管之间可沿轴向自由滑动，既能够在装配时调整两端法兰的总间距，适配不同安装距的设备布局，也能在设备运行过程中补偿轴向方向的窜动，比如车辆行驶过程中悬架跳动带来的变速箱与驱动桥之间距离变化，避免轴系出现轴向顶死或者脱开的故障。轴管主体采用大直径空心管结构，在保证整体抗扭刚度的前提下尽可能降低自身重量，减少旋转过程中的转动惯量，降低启停阶段的冲击载荷。

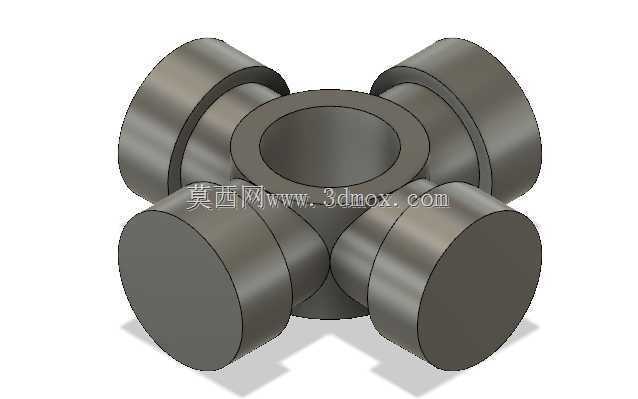

　　建模过程中完整还原了十字轴的轴承配合位、铰接销轴、法兰连接孔、滑移轴段的配合关系，所有铰接位置的运动间隙都按照实际装配公差预留，可直接用于运动仿真验证：在三维环境中模拟两端轴不同夹角、不同伸缩量下的转动状态，校核万向节摆角是否超出许用范围、轴段滑移行程是否满足设备最大位移需求，也可据此完成轴系的临界转速校核、扭矩承载能力验算。外形边界方面，两端法兰的安装孔位、法兰盘外径、万向节最大摆角下的外轮廓包络、轴段最短与最长伸缩长度都可直接作为设备布局的安装参考，设计人员在整机布置时可提前预留足够的运动空间，避免运行过程中万向节与周边机架、管线发生运动干涉。这类传动部件相比刚性联轴器，对安装精度的容忍度更高，在存在持续振动、相对位移的动力传输场景中，能大幅降低轴系的维护频次，延长传动系统的整体使用寿命。
