皇家恩菲尔德摩托发动机连杆结构

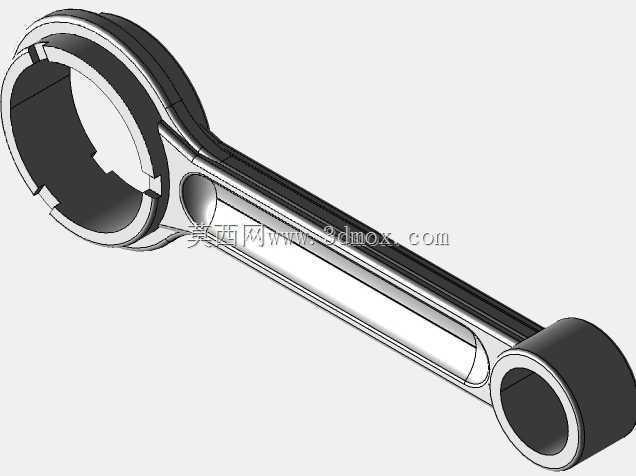

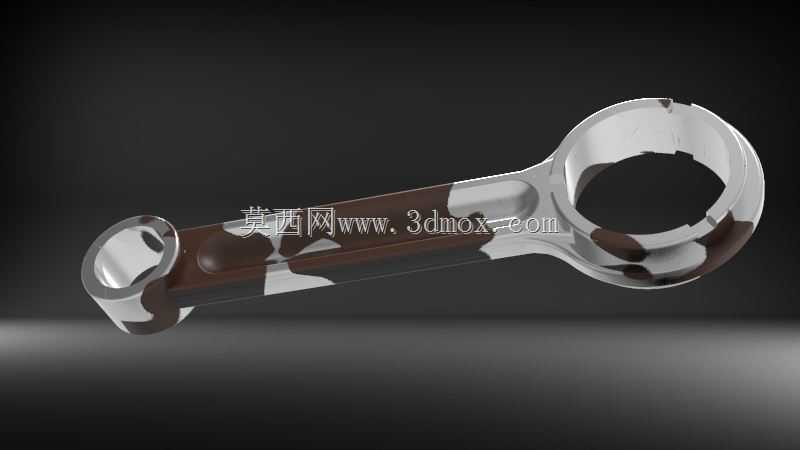

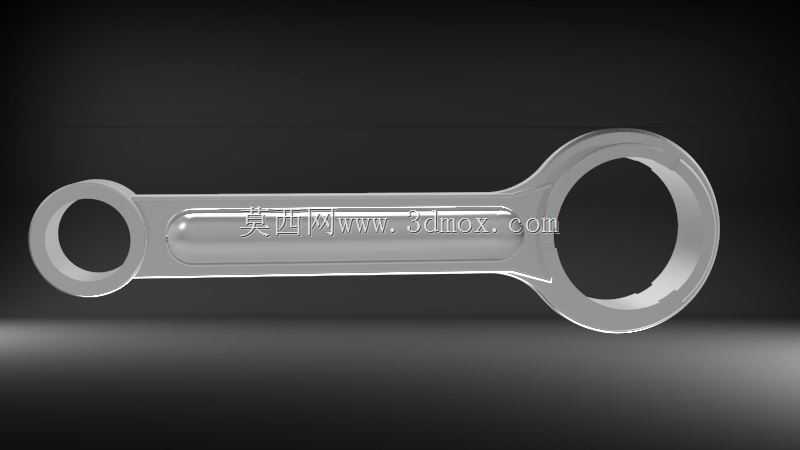

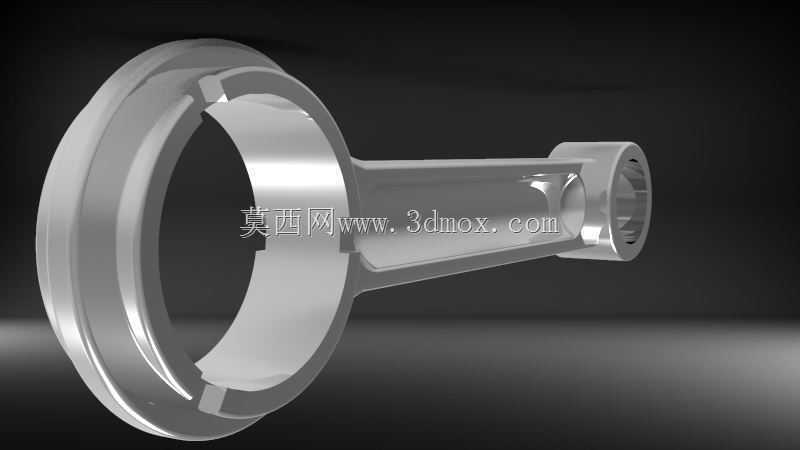

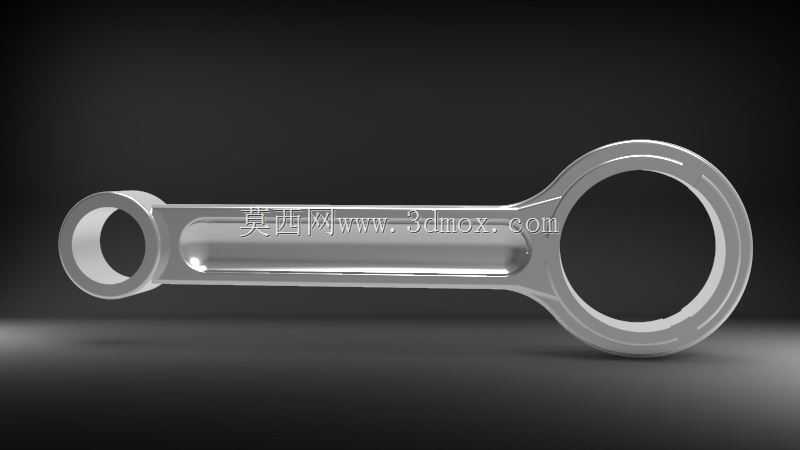

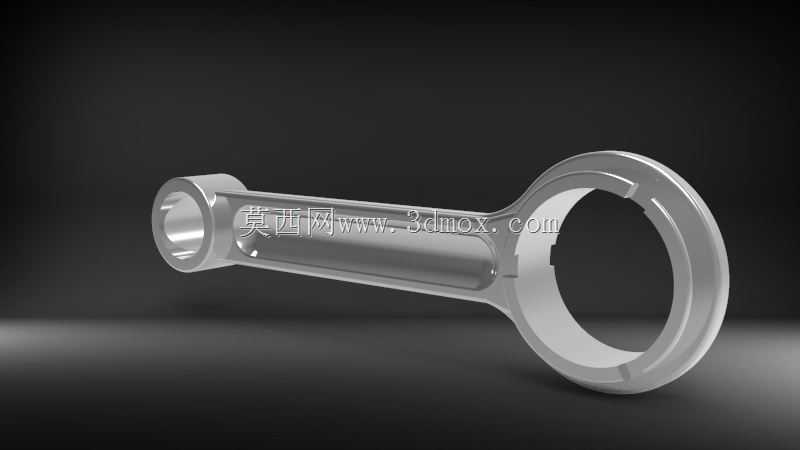

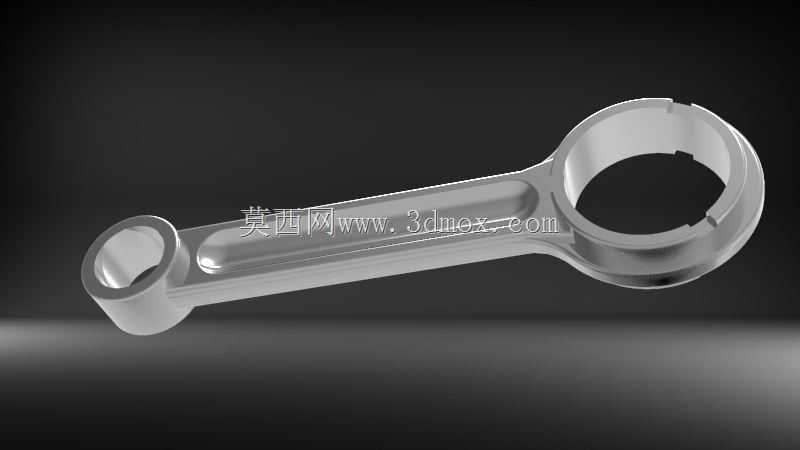

　　该零件为单缸摩托车发动机曲柄连杆机构中的核心传力构件，整体采用长杆身双环端布局，小端布置活塞销安装孔，大端与曲轴曲柄销配合，在发动机工作循环中承担活塞往复运动向曲轴旋转运动的转换任务。

　　从整机布置边界来看，连杆位于曲轴箱内部，小端随活塞沿气缸轴线做高速往复运动，大端随曲轴销做圆周回转，杆身则持续承受交变拉压载荷与惯性弯矩。建模时需要同时校核活塞在下止点、上止点位置时杆身与气缸壁、曲轴箱内壁、平衡块之间的运动间隙，避免高速运转中出现扫膛或碰撞。

　　杆身截面采用工字形过渡形式，这种结构在同等截面积下可获得更高的截面抗弯模量，既控制零件整体质量，降低往复惯性力，又保证纵向和横向刚度。大小端与杆身之间设置平缓的圆弧过渡，避免应力集中在环端根部；小端孔内通常压装衬套，为活塞销提供耐磨支承，大端根据机型不同可采用整体孔或剖分轴承盖结构，内孔装配轴瓦以适应曲轴销的高速摩擦。

　　尺寸链设计上，两孔中心距直接决定发动机冲程相关的运动关系，孔的圆度、同轴度和平行度会影响活塞偏磨、轴瓦偏载以及曲轴运转平顺性。大端外径必须小于曲轴箱装配通道，保证连杆组件能够随活塞从气缸侧装入；小端外径和宽度则要与活塞内腔销座空间匹配，防止活塞上行时与连杆发生干涉。杆身表面通常进行喷丸强化或抛光处理，以提高疲劳寿命。

　　在维修与改装场景中，该类连杆常用于复古单缸摩托车发动机的装配验证、爆发表算、运动仿真和教学拆解。三维建模可用于检查活塞、活塞销、曲轴、轴瓦、气缸体之间的配合关系，也可进一步开展有限元分析，评估最高转速下的杆身变形、大端孔失圆以及螺栓连接区域的载荷分布。
